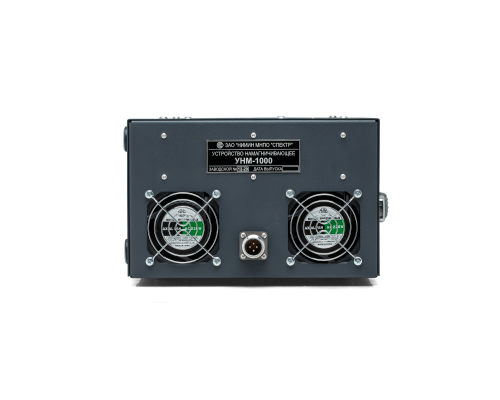

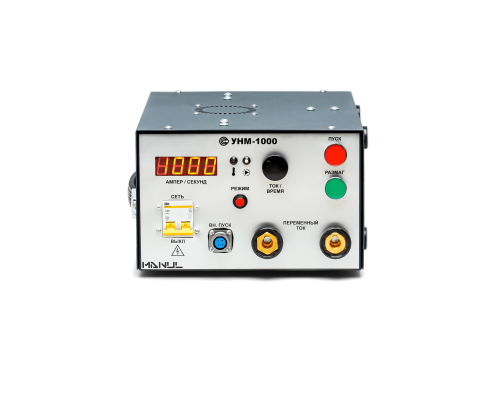

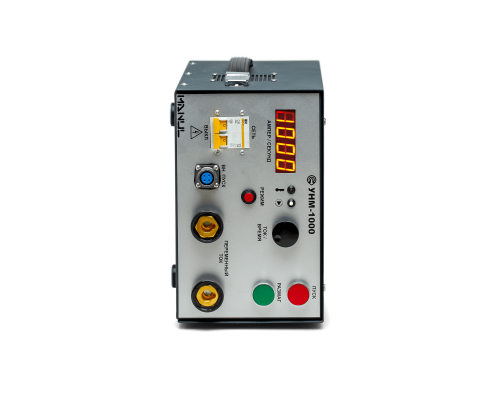

Дефектоскоп МАНУЛ УНМ-1000

Дефектоскоп МАНУЛ УНМ-1000 — это прибор для неразрушающего контроля изделий из ферромагнитных материалов. УНМ-1000 позволяет обнаруживать внутренние подповерхностные и поверхностные дефекты различного типа (трещины, флокены, расслоения, дефекты сварных швов и др.) в деталях, элементах конструкций, узлах и механизмах промышленных агрегатов, ж/д, авто, авиатранспортных средств, а также нефтехимического, газового, технологического оборудования на этапах изготовления, ремонта или во время плановых осмотров продукции, находящейся в эксплуатации.

Принцип работы дефектоскопа переменного тока УНМ-1000

В основе методики выявления дефектов изделий из ферромагнитных материалов магнитопорошковым методом лежит способность частиц магнитного порошка оседать в зоне дефектов, где возникают неоднородности магнитного поля, создаваемого намагничивающим устройством (НУ). В отличие от устройств на основе постоянных магнитов, магнитопорошковые дефектоскопы позволяют устанавливать ток и время намагничивания и автоматически размагничивать контролируемые образцы.

Дефектоскопы переменного тока УНМ-1000 позволяют осуществлять контроль изделий способом приложенного поля (СПП) с применением различных техник намагничивания. Для этого переменный электрический ток, создаваемый дефектоскопом, может пропускаться через намагничивающий кабель или непосредственно через контролируемое изделие, подключенное к дефектоскопу с помощью электрических контактов. Величина тока, используемого для намагничивания и размагничивания изделия, устанавливается оператором прибора.

Особенности конструкции и преимущества

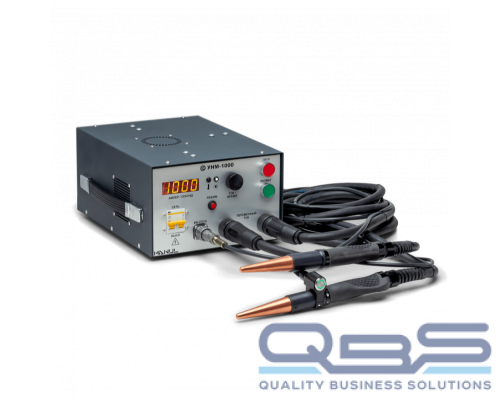

Дефектоскоп УНМ-1000 выполнен в формате портативного прибора, что позволяет контролировать качество изделий из ферромагнитных материалов как в производственных, так и в лабораторных условиях. В базовый комплект оборудования для магнитопорошковой дефектоскопии входит намагничивающее устройство УНМ-1000, силовой кабель для питания от однофазной сети переменного тока напряжением 220 В и техническая документация. По желанию заказчика могут быть дополнительно поставлены электроконтакты и намагничивающий кабель переменного тока.

К достоинствам УНМ-1000 семейства МАНУЛ относятся:

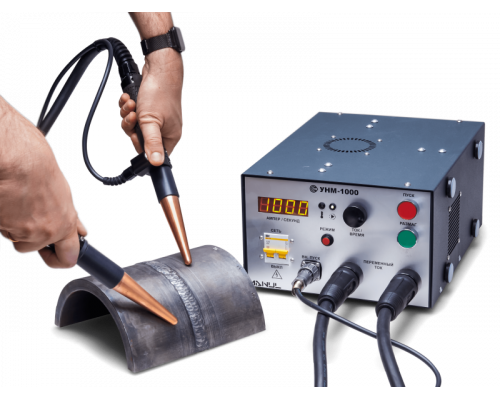

• возможность проведения контроля как в приложенном магнитном поле при продольном намагничивании с использованием силовых кабелей, так и при циркулярном намагничивании путем пропускания тока через контролируемое изделие;
• широкий диапазон регулировки тока намагничивания от 50 до 1000 А;
• автоматический режим размагничивания контролируемых изделий;
• высокая производительность;
• компактность и небольшой вес прибора;
• степень защиты от внешних воздействий не ниже IP40.

Область применения средств магнитопорошкового контроля

Благодаря универсальности, простоте и удобству эксплуатации магнитопорошковый дефектоскоп УНМ-1000 может использоваться практически во всех лабораториях неразрушающего контроля, мастерских и сборочных цехах автомобильной и авиационной промышленности, железнодорожного транспорта, для нужд судостроения гражданского и военного назначения. Также прибор магнитопорошкового контроля УНМ-1000 может успешно применяться в энергетике, при производстве трубопроводов, металлоконструкций, строительной техники и в смежных отраслях. Технические характеристики переносного намагничивающего устройства УНМ-1000 полностью соответствуют требованиям ГОСТ Р 56512-2015, ГОСТ Р 53700-2009 (ИСО 9934-3:2002), ГОСТ Р 50.05.06-2018, ГОСТ Р ИСО 10893-5-2016, ГОСТ ISO 17638-2018 , РД 34.17.102-88, РД-13-05-2006, а также других национальных и зарубежных нормативных документов по стандартизации намагничивающих устройств и дефектоскопов для магнитопорошкового контроля.

Соответствие стандартам

Полностью соответствует требованиям ГОСТ Р 56512-2015, ГОСТ Р 53700-2009 (ИСО 9934-3:2002), ГОСТ Р 50.05.06-2018, ГОСТ Р ИСО 10893-5-2016, ГОСТ ISO 17638-2018, РД 34.17.102-88 и РД-13-05-2006 в части требований, предъявляемым к намагничивающим устройствам и магнитопорошковым дефектоскопам.

Технические характеристики

Комплектация

• Магнитопорошковый дефектоскоп УНМ-1000 Манул.
• Силовой кабель для питания от однофазной сети переменного тока напряжением 220 В.
• Комплект документации.
