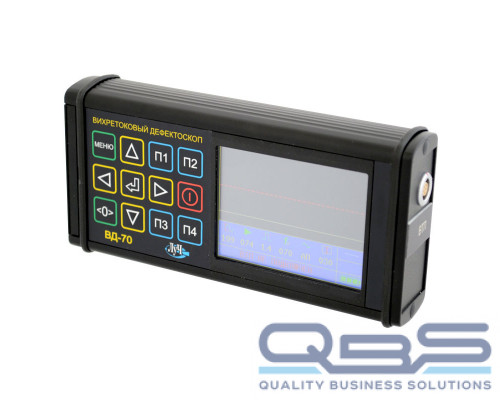

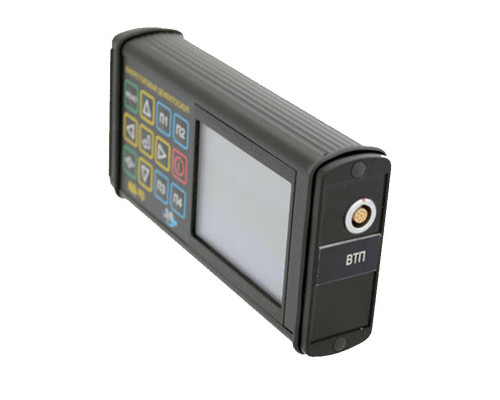

Дефектоскоп ВД-70

Вихретоковый дефектоскоп ВД-70 – это специальный прибор, предназначенный для проверки объектов, изготовленных из ферромагнитных и немагнитных материалов. Он используется для поиска трещин и прочих дефектов, расположенных как на поверхности объекта, так и в более глубоких слоях. Устройство обладает рядом особенностей, позволяющих эксплуатировать его фактически в любых (в том числе наиболее тяжелых) условиях.

Технические особенности

Ниже рассмотрены основные технические особенности, характерные для дефектоскопов модели ВД-70:

1. Порог чувствительности прибора: дефекты, залегающие на глубине менее чем 0,3 мм (± 0,02 мм) будут точно обнаружены. По ширине показатели варьируется в диапазоне от 0,05 до 0,1 мм, что позволяет выявлять даже мельчайшие трещины на поверхности объекта.
2. Диапазон, позволяющий оценивать глубину дефектов на различных материалах, составляет от 0,3 до 7 мм. Допустимая погрешность составляет ±(0,1+0,3х) мм.
3. Регуляция возбуждения преобразователя производится вручную, что позволяет адаптировать устройство под конкретные задачи и условия эксплуатации.
4. Диапазон регулировки усиления составляет от 1 до 255 единиц (с шагом регулировки равным 1 единице) для обеспечения возможности максимально точной настройки усиления сигнала в зависимости от конкретных требований.
5. Широкий диапазон частот (от 10 до 250 кГц, с шагом установки частоты 1 кГц) обеспечивает возможность работы с различными материалами и типами дефектов.
6. Возможность выбора переменного или постоянного режима анализа сигнала в зависимости от характера исследуемого объекта.
7. Звуковая и визуальная сигнализация для оперативного оповещения о наличии найденных дефектов.
8. Размер рабочей части экрана 71 х 53 мм обеспечивает удобство и эффективность работы оператора при анализе сигналов.
9. Компактные размеры (195х145х55 мм) при весе не более 2,5 кг обеспечивают удобство транспортировки и хранения устройства, а также легкость и удобство работы с устройством в различных условиях.

Компания «Инновационные технологии» предлагает вам купить вихретоковый дефектоскоп ВД-70 по выгодной цене с доставкой по всей России.

Технические характеристики

Комплектация

Общая версия

• Электронный блок - 1 шт.
• Преобразователь вихретоковый ПН-10-ТД-С-003 - 1 шт.
• Соединительный кабель (ПЭВМ/электронный блок) - 1 шт.
• Аккумуляторный блок (встроенный) - 1 шт.
• Блок питания - 1 шт.
• Образцы из комплекта КСОП - 1 к-кт.
• Комплект фиксирующих насадок - 1 к-кт.*
• Программное обеспечение - 1 к-кт.
• Руководство по эксплуатации - 1 экз.
• Паспорт - 1 экз.
• Чехол для электронного блока - 1 шт.*
• Сумка для переноски - 1 шт.

* - по заказу потребителя.

Локомотивная версия

• Электронный блок - 1 шт.
• Преобразователь вихретоковый ПН-6-ТД-С-003 - 1 шт.
• Преобразователь вихретоковый ПН-10-ТД-С-003 - 1 шт.
• Соединительный кабель (ПЭВМ/электронный блок) - 1 шт.
• Аккумуляторный блок (встроенный) - 1 шт.
• Блок питания - 1 шт.
• Стандартный образец СОП-2.001.70 - 1 шт.
• Программное обеспечение - 1 к-кт.
• Комплект фиксирующих насадок - 1 к-кт.
• Руководство по эксплуатации - 1 экз.
• Паспорт - 1 экз.
• Чехол для электронного блока - 1 шт.
• Головные телефоны - 1 шт.*
• Сумка для переноски - 1 шт.

* - по заказу потребителя.

Вагонная версия

• Электронный блок - 1 шт.
• Преобразователь вихретоковый ПН-6-ТД-С-003 - 1 шт.
• Преобразователь вихретоковый ПН-6-ТД-В-002 - 1 шт.
• Преобразователь вихретоковый ПН-10-ТД-С-003 - 1 шт.
• Соединительный кабель (ПЭВМ/электронный блок) - 1 шт.
• Аккумуляторный блок (встроенный) - 1 шт.
• Блок питания - 1 шт.
• Стандартный образец СОП-2.001.70 - 1 шт.
• Комплект фиксирующих насадок - 1 к-кт.
• Программное обеспечение - 1 к-кт.
• Руководство по эксплуатации - 1 экз.
• Паспорт - 1 экз.
• Чехол для электронного блока - 1 шт.*
• Головные телефоны - 1 шт.*
• Сумка для переноски 1 шт.

* - по заказу потребителя.

Комплект поставки для депо ТР-2

• Электронный блок дефектоскопа ВД-70 (версия «Метрополитен» ЛИВЕ 415119.701.0000. ТР-2) - 1 шт.
• Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов» - 1 шт.
• Образцы из комплекта КСОП - 1 к-кт.
• Кабель соединительный (ПЭВМ/электронный блок) - 1 шт.
• Сетевой блок питания - 1 шт.
• Чехол для электронного блока - 1 шт.
• Сумка для переноски - 1 шт.
• Программа и методика поверки - 1 экз.
• Дефектоскоп вихретоковый ВД-70. Руководство по эксплуатации. ЛИВЕ.415119.701.0000. ТР-2 РЭ - 1 экз.
• Дефектоскоп вихретоковый ВД-70. Паспорт. ЛИВЕ.415119.701.0000. ТР-2 ПС - 1 экз.
• Свидетельство о поверке - 1 экз.
• Преобразователь ПН-6-МЛ351 - 4 шт.
• Преобразователь ПН-10-МЛ349 - 4 шт.

Комплект поставки для депо ТР-3

• Электронный блок дефектоскопа ВД-70 (версия «Метрополитен» ЛИВЕ 415119.701.0000. ТР-3) - 1 шт.
• Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов» - 1 шт.
• Образцы из комплекта КСОП - 1 к-кт.
• Кабель соединительный (ПЭВМ/электронный блок) - 1 шт.
• Сетевой блок питания - 1 шт.
• Чехол для электронного блока - 1 шт.
• Сумка для переноски - 1 шт.
• Программа и методика поверки - 1 экз.
• Дефектоскоп вихретоковый ВД-70. Руководство по эксплуатации. ЛИВЕ.415119.701.0000. ТР-3 РЭ - 1 экз.
• Дефектоскоп вихретоковый ВД-70. Паспорт. ЛИВЕ.415119.701.0000. ТР-3 ПС - 1 экз.
• Свидетельство о поверке - 1 экз.
• Преобразователь ПН-6-МЛ351 - 8 шт.
• Преобразователь ПН-10-МЛ349 - 8 шт.
