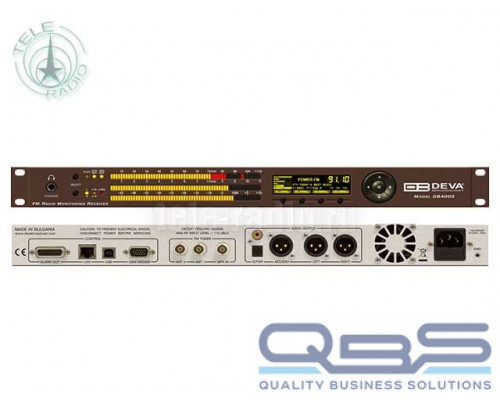

DEVA Broadcast DB4005

DEVA Broadcast DB4005 Мониторинговый SDR-FM-приемник

DEVA Broadcast DB4005 - это цифровой анализатор и приемник FM-модуляции третьего поколения DEVA Broadcast, результат многолетнего опыта и стремления всегда предлагать интеллектуальные, почти идеальные решения, не отставая от самых последних технологических достижений и тенденций.

С этим продуктом после демодуляции FM-сигнала РЧ-сигнал оцифровывается с помощью FM-тюнера SDR, и вся обработка сигнала достигается с помощью сложных алгоритмов DSP. Высокая точность мощных цифровых фильтров, используемых в этом оборудовании, позволяет точно и многократно анализировать FM-сигнал на каждом устройстве. Важным активом для DB4005 является вход MPX, который позволяет вам контролировать внешние композитные сигналы, независимо от того, поступают ли они из композитного приемника STL / стереофонического FM-кодера или из эфирного источника. Поскольку это инструмент с большой вычислительной мощностью, он обеспечивает подробные показания всех компонентов мультиплексного ЧМ-сигнала, а все измерения обновляются одновременно и синхронно.

Еще одной полезной функцией DB4005 является измеритель громкости, который позволяет отображать измерения в соответствии с рекомендациями ITU BS.1770-4 и EBU R128, поскольку продукт поддерживает оба стандарта.

DB4005 имеет легко читаемый OLED-графический дисплей с высоким разрешением и сверхяркие 60-сегментные светодиодные индикаторы на гистограмме, которые позволяют быстро считывать основные параметры сигнала. Встроенный осциллограф отображает наблюдаемое изменение сигнала во времени и помогает визуализировать наиболее важные сигналы, участвующие в процессе демодуляции и стереофонического декодирования. В дополнение к режиму осциллографа режим анализатора спектра позволяет проводить спектральный анализ входного сигнала. Спектральные составляющие выбранного сигнала определяются на основе быстрого преобразования Фурье. MPX Power и все другие измерения уровня поддерживаются данными истории измерений. Кроме того, информация RDS, содержащаяся в обработанном сигнале MPX, легко визуализируется и представляется в виде данных RDS / RBDS и подробной статистики RDS / RBDS.

Надежный мониторинг эфира позволяет вам следить за другими станциями, а также измерять важные параметры вашего собственного сигнала. DB4005 разработан для поддержки интерфейсов связи USB и LAN, что обеспечивает гибкость удаленного подключения и управления устройством. DB4005 является наиболее экономически эффективным способом регулярного мониторинга качества и бесперебойной работы вашей станции и до 50 других FM-радиостанций со многими функциями, такими как подключение по TCP / IP, потоковая передача аудио и автоматические оповещения для работы вне предопределенного уровня. Диапазоны МСЭ-R. В случае сбоя передачи, обслуживающий персонал будет немедленно предупрежден по электронной почте, SNMP или SMS, что сигнализирует техническим специалистам восстановить нормальное обслуживание как можно скорее. DB4005 позволяет вам контролировать все RDS / RBDS и другие параметры сигнала отовсюду через свои каналы связи TCP / IP, а также обеспечивает GSM-соединение через дополнительный внешний GSM-модем. С помощью мобильного телефона можно легко отслеживать состояние канала или прослушивать звук из любой точки мира. С сервером Audio Stream Server вы даже можете прослушивать, просматривать и записывать аудио с другой станции.

Все измерения канала и журналы сохраняются во внутренней памяти устройства. Встроенная система FTP управляет файлами в соответствии с назначенным расписанием. Вся собранная информация централизована в базе данных и может быть отредактирована, воспроизведена и автоматически отправлена ??квалифицированному персоналу, если это необходимо. Интерактивный программный инструмент Log Viewer позволяет очень детально контролировать и анализировать любую станцию ??из списка отслеживаемых каналов. Функция Band Analyzer представляет обзор всех доступных FM-сигналов, а также уровень радиочастотного сигнала этих станций. Сканирование возможно в любом разделе FM-диапазона в 3 различных режимах. Сгенерированная диаграмма спектра показывает уровень радиочастоты в зависимости от частоты. Запланированное сканирование диапазонов также может быть включено для обнаружения радиопомех или пиратских передач.

Особенности:

FM-диапазон 65 / 108 МГц Основной анализатор спектра
Двойные антенные порты со встроенным радиочастотным аттенюатором
Прямой ВЧ-вход антенны до 100 дБмкВ
Выбираемый широкий диапазон частот фильтра ПЧ
Встроенный вход для внешнего анализа MPX
Полностью основанное на DSP ядро
Встроенный анализатор громкости
Яркий, точный светодиодный индикатор гистограммы уровней модуляции и пилот-сигнала
Общая и независимая гистограмма положительных и отрицательных отклонений
Левый, Правый, L + R, LR гистограмма Светодиодные индикаторы уровня звука
Широкий угол, легко читаемый дисплей OLED
Интуитивно понятное навигационное меню
Встроенный осциллограф для ПЧ, MPX, Pilot, RDS, левого и правого дисплея
Измерение уровней с историей данных
Анализатор спектра, позволяющий проверять радиочастотную несущую и MPX
Выбираемый ослабление - Выкл., 50 мкс и 75 мкс
Быстрый доступ к станции через 4 предустановки
Встроенный стерео декодер
Потоковая передача аудио в реальном времени
Удаленное прослушивание через дополнительный GSM модем
Встроенный 50-канальный регистратор данных
Встроенный WEB и FTP сервер
Простой в использовании веб-интерфейс
Поддержка устройств Apple и Android
SNTP для автоматической синхронизации встроенных часов
RDS и RBDS декодер с измерителем BER
Отправка тревоги по электронной почте, SMS, SNMP и GPO
Полный отчет о состоянии с помощью SMS через дополнительный GSM модем
Защищенный доступ к настройкам устройства
Регулируемые по уровню, сбалансированные аналоговые аудиовыходы на разъемах XLR
Профессиональные аудио выходы AES / EBU, SPDIF и Optical Digital
Порт LAN для полного удаленного управления и мониторинга TCP / IP
Настраиваемые сигналы MIN / MAX для радиочастот, левого и правого уровней пилот-сигнала
Настраиваемые сигналы тревоги MIN / MAX для MPX, MPX Power & RDS
Интерфейс связи USB для локального подключения
Выход на наушники с регулятором уровня на передней панели
Обновления прошивки обеспечат улучшенную работу
Точное измерение на передней панели для локального использования
Опция Восстановить заводские параметры
Простая установка и настройка

Характеристики:

• Вес, кг: 2
• Ширина, мм: 485
• Высота, мм: 44
• Глубина, мм: 180
• Коаксиальных аудиовыходов: 1
• Гарантия: 1 год
• Страна (главный офис): Болгария
• Количество разъемов USB: 1
• Цифровой балансный выход AES/EBU: 1
• Минимальная частота, Гц: 10
• Максимальная частота, Гц: 86000
• Количество аналоговых выходов XLR: стерео
• Количество входов Ethernet (RJ-45): 1
• Входов BNC: 3
