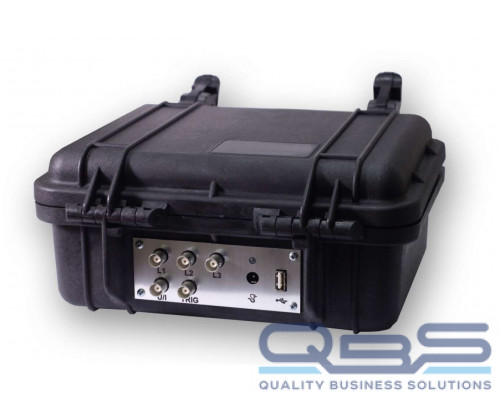

Рефлектометр импульсный ЭРСТЕД TDR-109 «СТРИЖ-С» – высокоточный трехканальный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях (КЛ): обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля. Реализация дополнительных высоковольтных методов позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.
Особенности ЭРСТЕД TDR-109 «СТРИЖ-С»
- Применение современных методов диагностики и определения мест повреждения кабельных линий:
- импульсный (Time Domain Reflectometry (TDR))
- импульсно-дуговой (Arc-Reflection Method (ARM))*
- метод колебательного разряда по напряжению (Decay)*
- метод колебательного разряда по току (Impulse Current Method (ICE))*
- Три линейных входа для подключения к трёхфазным кабелям
- Отображение рефлектограмм на цветном 5,7″ TFT-дисплее с разрешением 640х480 точек
- Максимальная дальность — 128 км
- Возможность зондирования импульсом повышенной амплитуды (U2 = 45 В) для работы на КЛ с большим затуханием
- Двухкурсорная измерительная система
- Высокая точность измерения — до 0,01%
- Возможность детального рассмотрения любого участка рефлектограммы — функция многократной растяжки
- Подавление асинхронных помех
- Режим «Разность» — режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия
- Режим «Захват» — режим выявления непостоянных во времени неоднородностей
- Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения
- Энергонезависимая память — не менее 300 рефлектограмм с возможностью одновременного отображения до 6 из них для сравнения
- USB-порт для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель
- Легкое и безопасное обновление встроенного ПО
- Брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью
* при использовании совместно с генераторами высоковольтных импульсов (ГВИ), например: ADG-200-2 (АО «ЭРСТЕД»), ГВИ-2000M, CFL-2020M (ООО «ЯЭМЗ»), SFX 8-1000 (Seba Spektrum), SYSCOMPACT 2000 (Baur) и др.
Комплект поставки
- Рефлектометр импульсный TDR-109 «СТРИЖ-С» с первичной поверкой – 1 шт.
- Сетевой адаптер – 1 шт.
- Кабель соединительный 75 Ом, 1 м, BNC.M – «крокодил» – 1 шт.
- Кабель соединительный 75 Ом, 0,5 м, BNC.M-BNC.M – 5 шт.
- Руководство по эксплуатации – 1 шт.
- Сумка для аксессуаров – 1 шт.
Внимание! Диск с ПО не входит в комплект поставки. Скачать ПО можно с сайта (см. ниже Дополнительные материалы).
Технические характеристики ЭРСТЕД TDR-109 «СТРИЖ-С»
| Параметр | Значение |
| Методы измерений |
|
| Диапазон измерения расстояния (временной задержки) | от 0 до 128 000 м (от 0 до 1280 мкс) |
| Поддиапазоны измерений |
|
| Инструментальная погрешность измерения расстояния | от 0,01% до 0,1% в зависимости от поддиапазона измерений (от 12,5 см до 8 м при КУ=1,500) |
| Эффективная частота дискретизации | 800 МГц |
| Диапазон согласованных сопротивлений | от 25 до 600 Ом |
| Длительность зондирующего импульса | от 10 нс до 100 мкс |
| Амплитуда зондирующего импульса (на согласованную нагрузку) |
|
| Чувствительность приёмного тракта | не хуже 1 мВ |
| Диапазон перекрываемого затухания | не менее 80 дБ |
| Диапазон установки коэффициента укорочения | от 1,000 до 3,000, с шагом 0,001 |
| Диапазон регулировки временной задержки (импульсно-дуговой метод) | от 0 до 50 мс, с шагом 0,2 мс |
| Синхронизация (импульсно-дуговой метод) |
|
| Синхронизация по амплитуде (волновой метод) | от -60 до +60 В, с шагом 2 В |
| Связь с ПК | через внешний накопитель USB-Flash |
| Объем энергонезависимой памяти | 1000 рефлектограмм |
| Дисплей | цветной TFT 5,7” (640×480 пикселей) |
| Время непрерывной работы от аккумуляторной батареи | не менее 6 часов |
| Время непрерывной работы через сетевой адаптер | не ограничено |
| Габаритные размеры | 70х246х124 мм |
| Вес прибора с аккумуляторной батареей | не более 2,5 кг |
| Диапазон рабочих температур | от -20 °С до +40 °С |
Применение ЭРСТЕД TDR-109 «СТРИЖ-С»
Импульсный рефлектометр TDR-109 «СТРИЖ-С» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ, СИП и т.п.);
- воздушные кабельные линии;
- компьютерные сети (СКС и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
Рефлектометр может служить для определения длины кабеля при его производстве, складировании и торговле.
