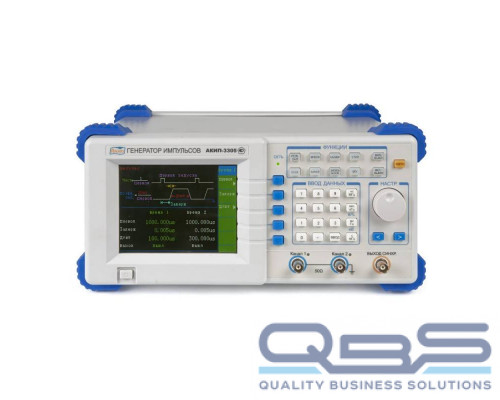

Name: Генератор импульсов АКИП-3305
Brand: АКИП
Price: 363205 RUB
Availability: InStock

Модель:

-8487

Производитель:

АКИП

Наличие:

7 шт.

363 205 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Внесен в госреестр

Внесен в Госреестр

Гарантия

Все характеристики

Технические характеристики

АКИП-3305
ВРЕМЕННЫЕ ПАРАМЕТРЫ
Вид выходного сигнала	Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность
Временные параметры	Период следования 20 нс…10000 с Длительность импульса и задержка 5 нс…10000 с
Разрешение	5 нс при временном интервале менее 4 с 10 мкс при временном интервале более 4 с
Погрешность установки временного интервала	±(5Т10-5 + 5 нс)
Погрешность опорного источника частоты	±5*10-5
Время нарастания/спада	Не более 10 нс
Вход внешней опорной частоты	5 и 10 МГц, 0,5 В скз
АМПЛИТУДНЫЕ ПАРАМЕТРЫ
Каналы	2 канала с регулируемой амплитудой, 1 канал ТТЛ АКИП-3301: 1 канал с регулируемой амплитудой, 2 канала ТТЛ
Диапазон амплитуды	Канал А: ±(10 мВпик…5 Впик) на нагрузке 50 Ом Канал В: ± (10 мВпик…5 Впик) на нагрузке 50 Ом Канал С: ТТЛ-уровень
Разрешение	10 мВпик
Погрешность установки амплитуды	±(2% + 25 мВпик)
Диапазон смещений	±(10 мВ…5В) на нагрузке 50 Ом
Разрешение	10 мВ
Погрешность установки смещения	±(5% + 25 мВ)
Внутреннее сопротивление выхода	50 Ом
СИНХРОЗАПУСК
Режимы	Внутренний, внешний, однократный
Параметры импульса	Длительность ≥ 15 нс, время нарастания ≤ 1 мкс; период: 100 нс – 1 с
Диапазон уровней внешнего синхросигнала	1 Впик…20 Впик
Сопротивление входа внешней синхронизации	Более 100 кОм
ОБЩИЕ ДАННЫЕ
Дисплей	Индикатор VFD 40 символов для моделей АКИП-3301/3302 Индикатор ЖКИ 5,7 дюймов для моделей АКИП-3303/3304/3305
Интерфейс	RS-232 для моделей АКИП-3303/3304/3305, опция GPIB для моделей АКИП-3303/3304/3305
Напряжение питания	230 В ( 15 %), 50 / 60 Гц, 50 Вт
Габаритные размеры, масса	254 х 103 х 384 мм; 3 кг (без усилителя)
