Модель:

-8493

Наличие:

7 шт.

2 989 745 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Гарантия

Ежегодная поверка

Поверка не включена

Все характеристики

Технические характеристики

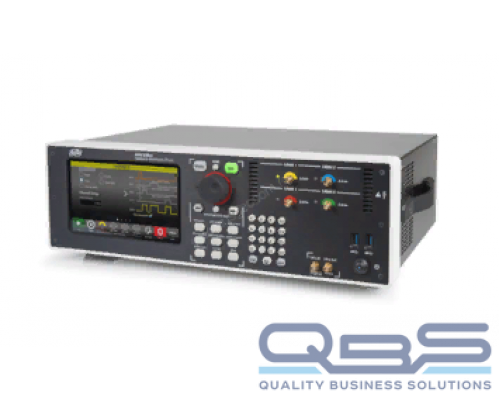

АКИП-3309/2
ЧАСТОТНОВРЕМЕННЫЕ ПАРАМЕТРЫ
Число каналов	4
Тип выхода	SMA
Длительность фронта/ среза 20-80%, 10-90%	≤ 70 пс ≤ 100 пс
Выброс	Не более 10%
Вид выходного сигнала	одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность, синхроимпульс, пакетный режим
Период (T)	8 нс…8 с
Длительность импульса	300 пс …T (макс. 8 с – 300 пс)
Разрешение	10 пс
Погрешность установки длит	±( 0,1% + 30 пс)
Задержка	0 … 8 с (фаза 0°….360°)
Погрешность установки задержки	±( 0,1% + 30 пс)
Пакетный режим (Burst)	Число импульсов в пакете: 1 … 232 (4294967295)
Погрешность опорного источника частоты	±(5*10-6 )
АМПЛИТУДНЫЕ ПАРАМЕТРЫ
Диапазон вых. уровня	10 мВ пик … 5 В п-п на нагрузке 50 Ом
Диапазон смещений	±2,5 В на нагрузке 50 Ом (регулируемый)
Разрешение	1 мВ (в диапазоне 10 мВ…250 мВ), 4 мВ (в диапазоне250 мВ… 5 Вп-п)
Погрешность установки	±( 1% + 1% DCoffset +10 мВ)
Импеданс выхода	50 Ом (ном.)
РЕЖИМ ФОРМИРОВАНИЯ СИГНАЛА
Режим мультиимпульсной генерации	одиночный (Single), парные (Double), 3-х импульсный(Triple), 4-х импульсный (Quadruple)
Макс. выходная частота	0,125 Гц…125 МГц (Single), 0,25 Гц…250 МГц (Double) 0,375 Гц …375 МГц (Triple),0,5 Гц ….500 МГц (Quadruple)
Режимы	Непрерывно, однократный, пакетный (burst), строб (gated)
СИНХРОВХОД (TRIG IN)
Диапазон уровней	± 8,0 В
Чувствительность	< 50 мВп-п
Регулировка запуска	программируемая ( шаг 50 мВ)
Джиттер вх. СИ относительно имп. внешнего запуска (с.к.з.)	< 35 пс (тип. значение)
Импеданс входа	50 Ом, 1 кОм (тип SMA)
СИНХРОВЫХОД (TRIG OUT)
Диапазон уровней СИ	1,8 В … 3,3 В (без нагрузки/ ХХ)
Импеданс выхода	50 Ом (тип SMA)
ОБЩИЕ ДАННЫЕ
Дисплей	Графический, емкостной сенсорный, ЖК-дисплей, диаг. 17,78 см
Операционная система	Windows 10
Интерфейс	USB (4 -USB 2.0, 2- USB 3.0), LAN
Выходы (задняя панель)	2- PS/2 (мышь, клавиатура), HDMI, DVI, VGA, Audio IN/OUT
Доп. слот	2 (для опциональных SSD-дисков)
Габаритные размеры, масса	445 х 135 х 320 мм; 11 кг Возможность монтажа в 19” стойку (опция Rack Mount), высота 3U
