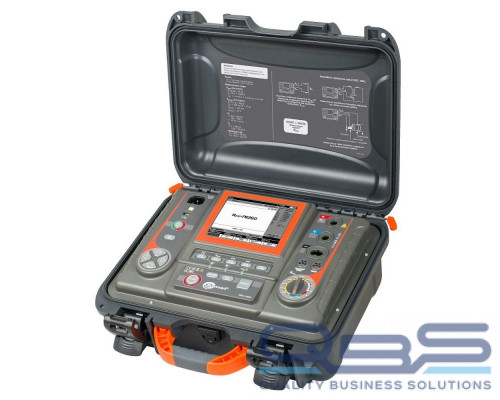

Name: Измеритель параметров электроизоляции MIC-10k1
Brand: Sonel
Price: 688800 RUB
Availability: InStock

Измеритель параметров электроизоляции MIC-10k1 купить QBS.ru

Модель:

-13206

Производитель:

Sonel

Наличие:

9 шт.

688 800 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Модель

MIC-10k1

Показывать гарантию

Нет

Все характеристики

MIC-10k1k1 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 10 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD). Измеритель имеет максимум интеллектуальных функций среди серии MIC и обладает самым высоким пределом измерения сопротивления (до 40 ТОМ).

Преимущества

Автоматическое вычисление коэффициентов абсорбции и поляризации
Установка времени измерения - до 99 мин 59 сек
Автоматическая разрядка ёмкости измеряемого объекта после окончания измерения
Определения место повреждения (прожиг)
Защита от объекта измерения находящегося под напряжением
Усовершенствованный цифровой фильтр - для измерений в условиях сильных электромагнитных помех
Отображение графиков на дисплее в процессе измерения
Встроенная инновационная память результатов измерений с возможностью указания Заказчиков, наименований объектов и точек измерений
Передача данных на ПК по USB, Bluetooth или с помощью записи на USB-флеш-накопитель
Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0

Технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение сопротивления электроизоляции R_ISO
Диапазон измерения согласно ГОСТ IEC 61557-2-2013 для U_N = 10 кВ: от 10,0 МОм до 40,0 ТОм

Диапазон отображения	Разрешение	Основная погрешность
U_ISO = 5000 В
0,0...999 кОм	1 кОм	± (3 % и.в. + 10 е.м. р.)
1,00...9,99 МОм	0,01 МОм
10,0...99,9 МОм	0,1 МОм
100...999 МОм	1 МОм
1,00...9,99 ГОм	0,01 ГОм
10,0...99,9 ГОм	0,1 ГОм
100...999 ГОм	1 ГОм	± (3,5 % и.в. + 10 е.м. р.)
1,00…9,99 ТОм	0,01 TОм	± (7,5 % и.в. + 10 е.м. р.)
U_ISO = 10000 В (только для MIC-10k1)
10,0...19,9 ТОм	0,1 TОм	± (12,5 % и.в. + 10 е.м. р.)
20,0…40,0 ТОм	0,1 TОм	В РФ не нормируется

Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения

Напряжение U_ISO	Измерительный диапазон	Измерительный диапазон с адаптером AutoISO-5000
50 В	200 ГОм	20,0 ГОм
100 В	400 ГОм	40,0 ГОм
250 В	1,00 ТОм	100 ГОм
500 В	2,00 ТОм	200 ГОм
1000 В	4,00 ТОм	400 ГОм
2500 В	10,00 ТОм	400 ГОм
5000 В	20,0 ТОм	400 ГОм
10 000 В	40,0 ТОм	-

Измерение сопротивления электроизоляции нарастающим напряжением (SV)

Напряжение U_ISO	Шаг напряжения
50…1000 В	25 В
1000…5000 В	50 В
5000…10000 В	50 В

Измерение напряжения постоянного и переменного тока

Диапазон отображения	Разрешение	Основная погрешность
0...29,9 В	0,1 В	± (2 % и.в. + 20 е.м.р.)
30,0...299,9 В	0,1 В	± (2 % и.в. + 6 е.м.р.)
300...750 В	1 В	± (2 % и.в. + 2 е.м.р.)

Диапазон частот: от 45 Гц до 65 Гц

Измерение емкости

Диапазон отображения	Разрешение	Основная погрешность
1...999 нФ	1 нФ	± (5 % и.в. + 5 е.м.р.)
1,00...49,99 мкФ	0,01 мкФ

Измерение ёмкости только во время измерения R_ISO (во время разрядки объекта);
Основная погрешность не будет превышена при измерении ёмкости, соединенной параллельно сопротивлению величиной более 10 МОм;
Для измерительных напряжений меньших 100 В, погрешность измерения ёмкости не установлена;
Длина кабеля L рассчитывается как C/Cx, погрешность измерения зависит от диапазона измерения;
Постоянная времени TC рассчитывается как R_ISO × C, погрешность измерения зависит от диапазона измерения.

Измерение температуры окружающей среды

Диапазон отображения	Разрешение	Основная погрешность
- 40...+99,9 °С	1 °С	± (3 % и.в. + 8 е.м.р.) В РФ не нормируется

Дополнительные технические характеристики
Класс изоляции	двойная, согласно Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Категория безопасности	IV 600 В (III 1000 В) согласно ГОСТ IEC 61010-1-2014
Степень защиты корпуса согласно EN 60529	ГОСТ 14254-2015, IP54
Питание измерителя	Литий-ионный аккумулятор (Li-Ion) 14.8 V 5.3 Ah
Температура хранения	–25...+70 °C
Температура рабочая	-20..+50 °C
Относительная влажность	20...90 %
Высота	До 3000 м
Питание зарядного устройства	Электросеть 90..260 В / 50..60 Гц
Дисплей	ЖК, графический 5,6"
Интерфейс	USB или Bluetooth®
Габаритные размеры	390×308×172
Масса измерителя	около 7 кг

Комплектация

Кабель последовательного интерфейса USB
Кабель сетевой стандарта IEC С13
Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой
Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный
Провод измерительный 3 м экранированный с разъемом «банан» и зажимом «Крокодил» 15 кВ черный
Футляр L4
