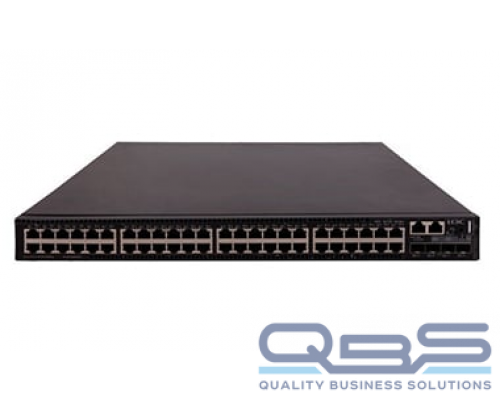

H3C S5130S-52S-PWR-HI — коммутатор доступа с 48 гигабитными портами PoE+ и четырьмя uplink-портами SFP+ 1/10G. Бюджет PoE определяется установленными блоками питания.
Характеристики S5130S-52S-PWR-HI
| Артикул | LS-5130S-52S-PWR-HI-GL |
|---|---|
| Порты доступа | 48 × 10/100/1000BASE-T, PoE+ |
| Uplink | 4 × SFP+ 1/10G |
| Питание устройств | До 30 Вт на порт по таблице H3C |
| Слоты БП | 2 |
| Пример бюджета PoE | 1 × PSR720-56A: 600 Вт по руководству H3C |
| Габариты | 440 × 460 × 43,6 мм (Ш × Г × В) |
| Управление | Ethernet management, консоль, Micro USB console, USB |
Для сети точек доступа, телефонов и камер
Эта модель позволяет подключить устройства к гигабитной сети и запитать их по Ethernet. При проектировании нужно посчитать одновременно используемые порты, реальное потребление оконечных устройств и полосу uplink. Четыре интерфейса SFP+ дают варианты резервирования и агрегации, но число независимых соединений зависит от выбранной схемы.
Точки доступа с интерфейсами 2,5G или 5G на гигабитном порту могут оказаться ограничены скоростью линии. Совместимость по PoE также проверяется отдельно: модели, требующие PoE++ или более 30 Вт на порт, нельзя автоматически включать в расчёт PoE+.
Как посчитать бюджет PoE
Сложите максимальное согласованное потребление устройств и добавьте проектный резерв. Например, 24 устройства по 20 Вт требуют 480 Вт до резерва. Это расчёт нагрузки, а не состав поставки. Затем выберите БП по таблице производителя и проверьте, какой бюджет останется при отказе одного модуля.
- Укажите классы PoE и потребление каждой группы устройств.
- Определите, какие порты должны сохранять питание при отказе БП.
- Включите в заказ БП, uplink-оптику и кабели; не считайте их установленными только по фотографии.
Вопросы по подбору S5130S-52S-PWR-HI
Можно ли подать 30 Вт сразу на все 48 портов?
Для такого расчёта требуется 1440 Вт на портах. Возможность зависит от выбранных БП и допустимого бюджета по таблице H3C; одно указание «PoE+» её не подтверждает.
Второй БП всегда означает полное резервирование PoE?
Нет. Нужно проверить бюджет при работе на одном оставшемся модуле. При полной нагрузке двух БП после отказа одного может потребоваться отключение части потребителей.
Что указать для расчёта комплектации
Укажите число камер, телефонов и точек доступа, их модели и PoE-потребление, необходимые uplink-линии, схему резервирования и источники питания.
Для предложения на выбранную комплектацию уточните состав поставки, актуальную стоимость, наличие и условия гарантии.
Отправьте требования через кнопку «Отправить запрос» на сайте или на info@qbs.ru. Изображение показывает модель; установленные опции определяются спецификацией заказа.
Документация и сравнение
Дополнительная документация H3C
Официальные характеристики H3C S5130S-52S-PWR-HI. Параметры относятся к указанной модели; поддержка опций и функций зависит от исполнения и версии ПО.
Для сравнения: H3C S5130S-52P-EI без PoE.
Основные параметры
