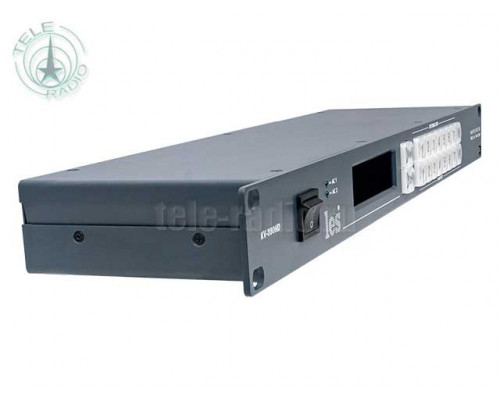

Коммутатор KV-880HD предназначен для матричной коммутации 3G/HD/SD-SDI видеосигналов. Позволяет подключать любой из 8 выходов к любому из 8 входов, в том числе подключение всех выходов к одному и тому же входу, не нарушая при этом необходимого согласования входов и выходов.
Управление коммутатором может осуществляться с передней панели, в удаленном режиме по сети Ethernet (через web-интерфейс) или от внешних панелей управления: KR-3214, AC3-3.
Встроенные кабельные корректоры на входах коммутатора автоматически корректируют сигналы SDI. Встроенные восстановители несущей на выходах коммутатора регенерируют форму сигнала.
Коммутатор имеет энергонезависимую память, с помощью которой восстанавливается текущая конфигурация при выключении и последующем включении питания. Для записи наиболее часто используемых конфигураций можно использовать до 8-и ячеек памяти, содержимое которых также сохраняется при выключении питания. Каждая конфигурация может содержать любое (от 0 до 8) точек коммутации, в максимальном варианте обновляя конфигурацию всей матрицы.
При подаче опорного видеосигнала (SD Black Burst или HD tri-level sync) на вход Ref переключение входных сигналов будет происходить в момент кадрового гасящего импульса внешнего синхросигнала, как это описано в стандарте SMPTE RP 168.
На передней панели имеется OLED индикатор, отображающий текущее состояние точек коммутации и используемый при настройке параметров коммутатора. В основном режиме работы на дисплее показаны параметры текущей точки коммутации, стандарт выходного сигнала и его наличие на выходе, вид и наличие опорного сигнала, физический номер входа, оценочный размах входного сигнала (графическим индикатором).
Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.
| Параметр | Значение |
|---|---|
| Количество входов | 8 |
| Количество выходов | 8 |
| Видео вход | |
| Стандарт обрабатываемых сигналов | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI |
| Входное сопротивление (Ом) | 75 ± 0.7 |
| Затухание рассогласованности по входу в полосе частот 5 - 1485 MHz, не более (dB) | 15 |
| Максимальная длина корректируемого кабеля типа Canare L-4CFB для сигнала HD-SDI, (м) | 120 |
| Тип разъёмов | BNC |
| Видео выход | |
| Стандарт видео сигналов | как входной (reclocking) |
| Уровень сигнала (мВ р-р) | 800 |
| Выходное сопротивление (Ом) | 75 ± 0.7 |
| Затухание рассогласованности по выходу в полосе частот 5 - 1485 MHz, не более (dB) | 15 |
| Смещение по постоянному току (В) | 0 |
| Тип разъёмов | BNC |
| Синхронизация | |
| Формат сигнала синхронизации | аналоговые Black Burst PAL, Tri-level HD |
| Номинальная амплитуда синхроимпульса (В) | 0.3 ± 0.1 |
| Входное сопротивление (Ом) | 75 |
| Номер строки переключения | PAL - 6/319; HD - 7, в соответствии с RP-168-2009 |
| Количество входов | 1 |
| Тип разъёмов | BNC |
| Управление | |
| Управление с лицевой панели | да |
| Управление матрицей от панелей управления и сторонних устройств | собственный двоичный протокол (UDP) |
| Конфигурирование матрицы | web-интерфейс (TCP/IP) |
| Ethernet разъём | RJ45 |
| Электропитание | |
| Напряжение питания (В/Гц) | 100-240 / 50-60 |
| Потребляемая мощность (Вт) | 15 |
| Количество блоков питания | 2 |
| Тип разъёмов | IEC 60320 C14 |
| Физические параметры | |
| Габариты (Ш х В х Г), (мм) | 483 х 44 х 123 |
| Высота (rack unit) | 1U |
| Вес (кг) | 2,6 |
| Диапазон рабочих температур (°С) | +5...+40 |
| Влажность окружающей среды (%) | 10-90 (исключающая конденсацию) |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 5,5 х 25,5 |
| Объём, (м³) | 0,0072 |
| Вес брутто, (кг) | 3,2 |
