Мера А3-НК КСО-2
МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.
Описание средства измерений

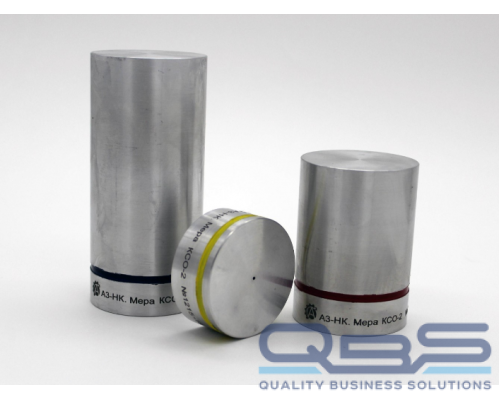

Меры КСО-2 представляют собой изделия в виде прямых цилиндров различных по высоте, ограниченных двумя плоскими поверхностями: рабочей и донной. На мерах КСО-2 со стороны донной поверхности имеется искусственный дефект, выполненный в виде плоскодонного отражателя. Все меры производятся с соответствии с 427610-011-4407661-2019.ТУ.
Назначение
Меры КСО-2 предназначены для настройки импульсных ультразвуковых дефектоскопов общего назначения по условной чувствительности и определения эквивалентных размеров дефектов при ультразвуковом контроле полуфабрикатов и изделий из алюминиевых сплавов.
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Технические характеристики
Номинальное значение диаметра мер в зависимости от расстояния от поверхности ввода ультразвуковых колебаний до плоскодонного отражателя, мм: - от 2 до 90 мм - от 110 до 130 мм - от 150 до 180 мм | 50 ±0,5 60 ±0,5 70 ±0,5 |
Отклонение от параллельности рабочей и донной поверхностей, не более, мм |
0,05 |
Отклонение от плоскостности рабочей и донной поверхностей, не более, мм |
0,02 |
Шероховатость Rа рабочих поверхностей меры, не более, мкм | 1,25 |
Масса (для одной меры), не более, кг | 2,6 |
Номинальные значения высоты меры, мм | 22; 25; 30; 35; 40; 50; 60; 70; 90; 110; 130; 150; 170; 200 |
Допустимое отклонение высоты меры, мм | +0,5 |
Номинальное значение и допустимое отклонение диаметра плоскодонного отражателя, мм | 1,200 +0,025; 1,600 +0,025; 2,000 +0,025; 2,500 +0,025; 3,20 +0,03; 4,00 +0,03 |
Номинальное значение расстояния от рабочей поверхности до плоскодонного отражателя, мм | 2; 5; 10; 15; 20; 30; 40; 50; 70; 90; 110; 130; 150; 180 |
Допустимое отклонение расстояния от рабочей поверхности до плоскодонного отражателя, мм | +0,5 |
Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, расстояния от рабочей поверхности до плоскодонного отражателя, диаметра плоскодонного отражателя, мм | ±0,1 |
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c | 6360±133 |
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с -для мер высотой от 22 до 50 мм -для мер высотой от 60 до 200 мм | ±70 ±30 |
Комплектация
Наименование и условное обозначение | Обозначение | Кол-во |
Комплект мер дефектоскопические А3-НК* | - | 1компл. |
Футляр | - | 1 шт** |
Транспортная упаковка | - | 1 шт |
Руководство по эксплуатации | - | 1 экз |
Паспорт | - | 1 экз |
Методика поверки | МП 066.Д4-19 | 1 экз |
