Трансиверы SNR:
проверяем оба конца линии
Как подобрать оптику к портам и кабельной трассе
Для заказа мало знать скорость и расстояние. Нужны модели оборудования на обеих сторонах, тип волокна и параметры пары модулей.
Проверьте оба.
Проверьте порты, трассу
и совместимость пары.
В сообщении о поступлении SNR речь идёт об оптических модулях SFP/SFP+ для корпоративных сетей. Ниже — порядок подбора: он поможет собрать запрос, по которому можно проверить конкретные артикулы.
Начните с оборудования, которое уже стоит
Похожий разъём не означает, что модуль подойдёт. Сначала запишите полное обозначение коммутатора или сетевого адаптера с каждой стороны, тип порта и версию ПО. Затем проверьте поддерживаемые модули и ограничения производителя оборудования.

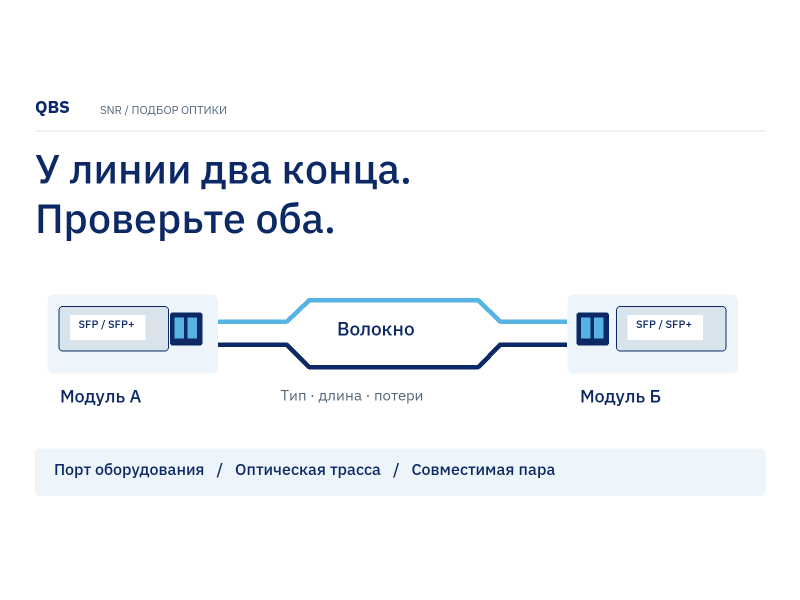

Подбирать нужно совместимую линию целиком: оборудование → модуль → волокно → модуль → оборудование.
Четыре проверки перед заказом
- Скорость и порт.Укажите требуемую скорость и точный тип портов на двух устройствах. Проверьте, поддерживает ли каждый порт выбранный модуль и режим работы.
- Волокно и трасса.Нужны тип и категория волокна, длина линии, число доступных волокон и разъёмы. Для существующей трассы полезен протокол измерения потерь.
- Оптическая пара.Согласуйте стандарт, рабочие длины волн, мощности передатчиков и допустимые уровни приёма. Учитывайте потери соединений и запас по оптическому бюджету; одной паспортной дальности недостаточно.
- Исполнение и проверка.Сверьте температурный диапазон, совместимость с версией ПО и условия гарантии. Для массового развёртывания согласуйте порядок проверки в целевом оборудовании.
Один артикул — один набор параметров
Например, в документации НАГ модуль SNR-SFP+SR указан как двухволоконный SFP+ для 10G, с длиной волны 850 нм, разъёмом LC duplex и многомодовым волокном. Заявленная дальность — до 300 м при условиях, приведённых в спецификации. Это пример конкретного изделия, а не характеристика всех SFP+.
Источник: техническая спецификация SNR-SFP+SR, НАГ. Пример не подтверждает наличие этой позиции на складе QBS.
Учебный пример · вымышленная заявка
«Нужны два модуля 10G на 200 метров»
В запросе есть скорость и расстояние. Можно ли уже выбрать артикул?
Что нужно уточнить
Пока нет. Нужны модели оборудования с обеих сторон, тип портов, категория волокна и разъёмы. Если в трассе только одно доступное волокно, потребуется другое решение, чем для двухволоконной линии. После этого проверяют оптические параметры и совместимость.
Практический следующий шаг: приложить фото маркировки модулей и оборудования, схему трассы и данные о кабеле.
Что прислать для подбора
| Данные | Что указать |
|---|---|
| Оборудование А и Б | Модель, порт, версия ПО; при замене — артикулы старых модулей |
| Оптическая трасса | Тип и категория волокна, длина, разъёмы, число волокон, измеренные потери при наличии |
| Условия заказа | Количество линий и запасных модулей, место установки, требуемая дата поставки |
Каталог для продолжения подбора: оборудование SNR. Артикулы из других форм-факторов и скоростей не следует считать заменой SFP/SFP+ без проверки портов и задачи.
Подберём оптику под вашу линию
Пришлите данные двух устройств и трассы. Уточним совместимость, доступные исполнения и условия поставки.
