ORIS BPS 3-6H

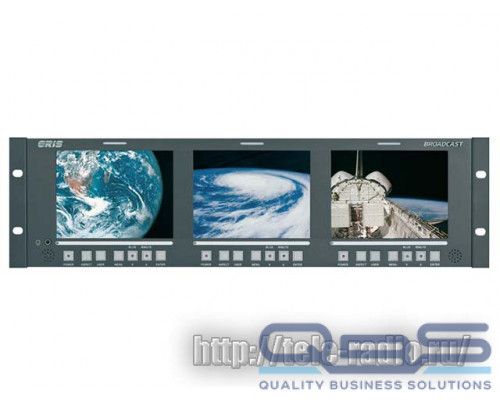

Мониторная сборка ORIS BPS 3-6H

Мониторная сборка BPS 3-6HP состоит из трех ЖКИ мониторов высокого разрешения с диагональю 5,7 дюймов и имеет монтажную высоту 3U. BPS 3-6HP комплектуется качественными TFT-дисплеями с антибликовым покрытием, обеспечивающим вывод видеоизображения с высоким разрешением 640 х 480 при 16,2 млн. цветов, яркостью 220 кд/кв.м, контрастностью 300:1. Вся обработка видеосигнала происходит исключительно в цифровом виде. Поддерживается вывод и отображение как SDI, так и HD-SDI видеосигнала, а также аналогового композитного сигнала.

На каждом из мониторов можно изменять соотношение сторон изображения (4:3, урезанный 4:3 и 16:9). Также на каждый ЖКИ-дисплей можно вывести информационную строку, заменяющую подмониторные табло (UMD-панель). Имеется возможность выбора цвета надписи, при этом сама надпись может содержать до 16 символов. Помимо этого для каждого из ЖКИ-дисплеев на экран выводится аудиоуровень. Каждая LCD панель имеет индивидуальные регулировки яркости, контрастности и цветности. Определение системы PAL или NTSC происходит автоматически. Питание мониторной сборки осуществляется от источника питания 12 В.

Особенности ORIS BPS 3-6H

• Разрешение 640 x 480;
• Углы обзора 140º/130º;
• 10-битная обработка видеосигнала;
• Передовая технология передачи цветов Nature Color;
• Глубина цвета 8 бит (16,2 миллиона цветов);
• Три назначаемые клавиши;
• Настройка цветовой температуры, в том числе стандартные — 5600К, 6500К, 9300К;
• Форматы изображения: 16:9, 4:3;
• Настройки способа отображения (normal , under);
• Разнообразные маркеры экрана: для формата изображения 16:9 маркируются области 4:3, 15:9, 14:9, 13:9, 1.85:1, 2.35:1;
• Для формата изображения 4:3 маркируется область 16:9. Маркер центра.
• Маркеры рабочей области (80%, 85%, 88%, 90%,93%, 95%) настраивается уровень подсветки маркера и прозрачность внешней области окна маркера;
• Vectorscope c расположение в любом углу экрана;
• Waveform c расположение в любом углу экрана;
• Аудиоуровни для эмбеддированного звука c выводом на экран до 16-ти каналов;
• Time Сode (LTC / VITC), отображается в правой нижней части экрана;
• UMD–строка до 16 символов включая буквы, цифры и специальные знаки;
• Трехцветный Tally–индикатор;
• H/V Delay отображает скрытую область кадровой развертки: сигнал синхронизации и т.п.
• Blue Only для профессиональной настройки корректного отображения цветов;
• Monochrome для настройки сигнала яркости;
• Удаленное управление по GPI и RS-485;
• Встроенные стерео динамики;
• Аудиовыход для гарнитуры;
• Рэковая монтажная высота 3U.

Технические характеристики ORIS BPS 3-6H

• Диагональ матрицы 5,7 дюймов
• Максимальное разрешение 640 x 480
• Количество экранов 3
• Яркость, кд/м2 220
• Количество цветов 16,2 млн
• Контрастность 300: 1
• Тип матрицы TFT
• Углы обзора, ° 140 / 130
• Видеовходы 3 х HD/SD-SDI(BNC)/композитный(BNC)
• Аудиовходы 6
• Аудиовыходы 3,5 jack
• Энергопотребление (не более), Вт 10
• Напряжение питания, В 12 (Power Jack)
• Габариты (в/ш/г), мм 482.6 x 132,5 x 64
• Масса, кг 2
• Рабочая температура, °C 0 до +50
• Допустимая влажность, % 90
• Монтажная высота, U 3
