Прибор HVPD PDS AIR предназначен для предварительной диагностики кабельных линий, открытых и закрытых РУ, вращающихся машин и проходных и опорных изоляторов от 3,3 до 45 кВ. Прибор может быть укомплектован внешним акустическим микрофонам, позволяющим локализовать источники ЧР на расстоянии до 15 метров до диагностируемого объекта. Прибор также снабжен миниатюрным дисплеем для точного отображения показаний емкостного датчика, предназначенного для измерения величины импульсов ЧР на поверхности электротехнического оборудования.
Приборы комплектуются следующими типами датчиков:

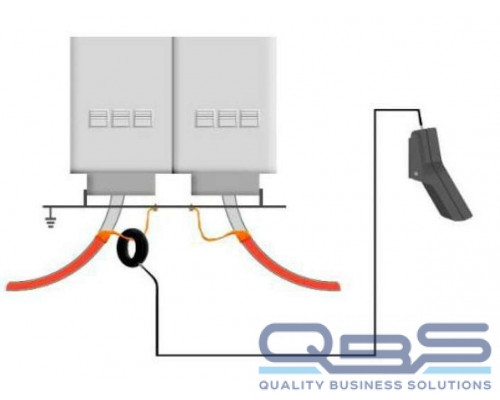

Индукционный датчик (HFCT) – предназначен для диагностики кабельных линий, подключается к прибору при помощи коаксиального кабеля и устанавливается вокруг жилы кабеля или вывода экрана, регистрируя импульсы частичных разрядов, возникающих в изоляции. Датчики HFCT также используются для диагностики обмоток двигателей и генераторов. Они устанавливаются на выводах обмотки двигателя/генератора и регистрируют импульсы частичных разрядов, возникающих на витках обмотки.
Емкостной датчик (TEV) – предназначен для диагностики электротехнического оборудования, высоковольтных ячеек а также концевых разделок кабельных линий. Датчик интегрирован в корпус прибора и регистрирует импульсы частичных разрядов при его размещении на внешней металлической поверхности диагностируемого оборудования.
Всторенный акустический датчик (AA) – предназначен для диагностики электротехнического оборудования, интегрирован в корпус прибора и регистрирует амплитуду акустического сигнала, вызываемого разрядом. Для регистрации акустического сигнала в ячейке прибор располагается на ее поверхности, в местах где сигнал может свободно проходить сквозь отверстия для вентиляции. Для регистрации акустических сигналов на расстоянии необходимо использовать прибор PDS AIR и дополнительные акустические микрофоны, для работы внутри помещений и для наружного обследования.
Для расширения сфер применения прибора мф рекоменудуем приобрести аксессуары:
Микрофоны для работы на улице в помещениях для PDSAIR
Верхняя панель прибора отражает величину разряда измеренного каждым датчиком, а нижняя панель содержит информацию о уровнях критичности их величины.
Технические характеристики
| PDS AIR | |||
| Датчик HFCT, подключение | BNC | ||
| Сопротивление HFCT | 50 Ом | ||
| HFCT точность | 10% | ||
| HFCT диапазон | 100 кГц-20 МГц | ||
| Датчик TEV, подключение | встроенный | ||
| TEV точность | 1Дб | ||
| TEV диапазон | 5-70 МГц | ||
| Датчик AA, подключение | встроенный | ||
| AA точность | 1Дб | ||
| индикатор ,7 уровней на каждый датчик | |||
| Размеры | 220х120х110 мм | ||
| Вес | 1,26 кг | ||
| Материал | Пластик | ||
| Температурный диапазон | -10..+50 С | ||
| Влажность | <90% | ||
| Питание | Батареи Li-on | ||
| Индикатор низкого заряда батареи | есть | ||
| Разъем для подзарядки | 2,1 мм | ||
| Автовыключение | через 5 минут | ||
| Параметры заряда батарей | 90-264 В AC 50/60 Гц | ||
| Внешний микрофон | |||
| Лазер, мощность излучения | - | 0,99 мВ | - |
| Диаметр кожуха | - | 220мм | - |
| Размеры | - | 220х220х280мм | - |
| Вес | - | 0,5 кг | - |
| Внутренний микрофон | |||
| Размеры | 40х40х280мм | ||
| Вес | 0,5кг | ||
