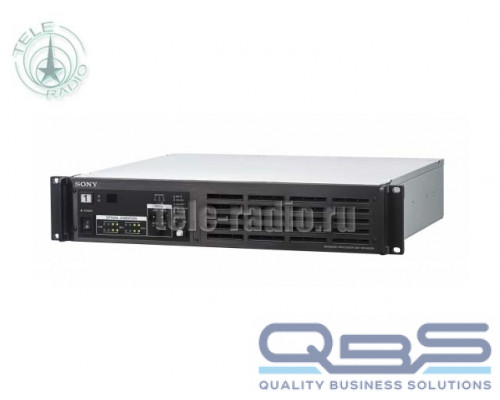

Процессор Sony BPU-4500A
Процессор полосы частот BPU-4500A идеально подходит для использования с сервером для прямых трансляций PWS-4500, который поддерживает формат 4K/HD и оснащен несколькими портами. Процессор полосы частот направляет 4K-/HD-сигналы с систем камер, таких как HDC-4300, позволяя передавать их на большое расстояние с использованием стандартных оптоволоконных кабелей SMPTE или одномодовых оптоволоконных кабелей.
BPU-4500A можно с легкостью модифицировать для передачи сигнала по IP-сети с помощью дополнительных плат, соответствующих требуемым IP-стандартам. В зависимости от требований производства BPU-4500A можно оборудовать сетевым медиаинтерфейсом Sony, установив специальный дополнительный комплект SKC-IP45AF. А если добавить дополнительный комплект SKC-4001, процессор полосы частот будет поддерживать стандарт SMPTE ST 2110.
Два настраиваемых гнезда для выходных сигналов удовлетворяют требованиям любого формата производства, будь то HD или 4K/UHD, SDR или HDR (S-LOG3 и HLG OETF), цветовое пространство ITU-709R или BT2020.
По умолчанию BPU-4500A поддерживает сигналы 12G-SDI, что обеспечивает простую интеграцию сигналов 4K/UHD в существующую SDI-инфрастуктуру без дополнительных затрат на аппаратное обеспечение. Процессор полосы частот также можно подключать к блоку управления камерами HDCU-2000 или HDCU-3100 для создания 4K-системы из нескольких камер: таким образом можно будет подавать камерам питание и передавать различные сигналы (сигналы для служебной связи, сигналы световой индикации и телесуфлера, аудиосигналы и т. п.).
BPU-4500A генерирует сигналы 4K и HD через похожую цветовую схему для удобного совмещения с системой камер Sony HD. Работая совместно с блоками управления камерой HDCU-2000/2500, данный процессор позволяет осуществлять те же операции, что и существующие системы камер HDC, включая внешнюю синхронизацию, обратный видеосигнал, световую tally-индикацию, служебную связь и Sony RCP/MSU, что гарантирует простой переход на новую систему.
Для сигналов 4K/UHD и HD-HFR доступна возможность замедленной съемки (до 8 раз в HD с частотой 480 кадров/с).
Технические характеристики Sony BPU-4500A
| Требования к электропитанию | 100–240 В перем. тока, 50/60 Гц |
|---|---|
| Потребляемый ток | 2,0 A (макс.) |
| Рабочая температура | От 5 до 40 °C |
| Температура хранения | От -20 °C до +60 °C |
| Масса (приблизительно) | 8,8 кг |
| Входные и выходные соединители | |
| КАМЕРА | Оптоволоконный соединитель LEMO 3K.93C (1) |
| Блок управления камерой | Оптоволоконный соединитель LEMO 3K.93C (1) |
| REMOTE (Дистанционное управление) | 8-контактный мультисоединитель (1) |
| LAN (Локальная сеть) | 8-контактный (x1) |
| Входные соединители | |
| AC IN (Вход перем. напряжения питания) | 100–240В перем. тока (1) |
| SDI1, SDI2 BNC | (2); 3G-SDI: SMPTE ST424/425 Level-B, 2,970Гбит/с/ 2,967Гбит/с; HD-SDI: SMPTE |
| ST292, 0,8В (размах), 75Ω, 1,485Гбит/с/ 1,4835Гбит/с | |
| ВХОД ОПОРНОГО СИГНАЛА | BNC (1); HD: SMPTE ST274, трехуровневый сигнал синхронизации, 0,6В (размах), 75Ω |
| SD: Сигнал черного поля со вспышкой (NTSC: 0,286В (размах), 75Ω; PAL: 0,3В (размах), 75Ω | |
| Выходные соединители | |
| ВЫХОД 12G/3G/HD SDI (ГНЕЗДО 1) | BNC (4); 12G-SD: SMPTE ST2082, 0,8В (размах), 75Ω, 11,880Гбит/с/ 11,868Гбит/с; 6G-SDI: SMPTE ST2081, |
| 0,8В (размах), 75Ω, 5,940Гбит/с/ 5,934Гбит/с | |
| 3G-SDI: SMPTE ST424/425 Level-A/B, 0,8В (размах), 75Ω, 2,970Гбит/с и (или) 2,967Гбит/с | |
| HD-SDI: SMPTE ST292, 0,8В (размах), 75Ω, 1,485Гбит/с/ 1,4835Гбит/с | |
| 12G-SDI/6G-SDI/3G-SDI/HD-SDI на выбор | |
| 3G/HD SDI OUTPUT (SLOT2) | BNC (8); 3G-SDI: SMPTE ST424/425 Level-A, 0,8В (размах), |
| 75Ω, 2,970Гбит/с/ 2,967Гбит/с; HD-SDI: SMPTE ST292, 0,8В (размах), 75Ω, 1,485Гбит/с/ 1,4835Гбит/с, | |
| 3G-SDI/HD-SDI на выбор | |
| 3G/HD SDI OUTPUT (SLOT3) | BNC (2); 3G-SDI: SMPTE ST424/425 Level-A, 0,8В (размах), |
| 75Ω, 2,970Гбит/с/ 2,967Гбит/с; HD-SDI: SMPTE ST292, 0,8В (размах), 75Ω, 1,485Гбит/с/ 1,4835Гбит/с, | |
| 3G-SDI/HD-SDI на выбор | |
| HD SDI OUTPUT (SLOT4) | BNC (2); HD-SDI: SMPTE ST292, 0,8В (размах), 75Ω, 1,485Гбит/с и (или) 1,4835Гбит/с |
| ВЫХОД ОПОРНОГО СИГНАЛАBNC (1); HD | BNC (1); HD: SMPTE ST274, трехуровневый сигнал синхронизации, 0,6В (размах), 75Ω |
| SD: Синхронизация композитного сигнала, 0,3В (размах), 75Ω, СИНХР. HD/ СИНХР. SD на выбор | |
| NMI-LAN (SLOT1) | SFP+ (2), 10G BASE-** (с модулем трансивера SFP+) |
| NMI-LAN (ГНЕЗДО 2) | SFP+ (2), 10G BASE-** (с модулем трансивера SFP+) |
| NMI-LAN (ГНЕЗДО 3/4) | SFP+ (2), 10G BASE-** (с модулем трансивера SFP+) |
| Аксессуары, входящие в комплект | Номерные таблички (1 комплект), |
| руководство по эксплуатации (1), | |
| руководство по эксплуатации (CD-ROM) (1) | |
