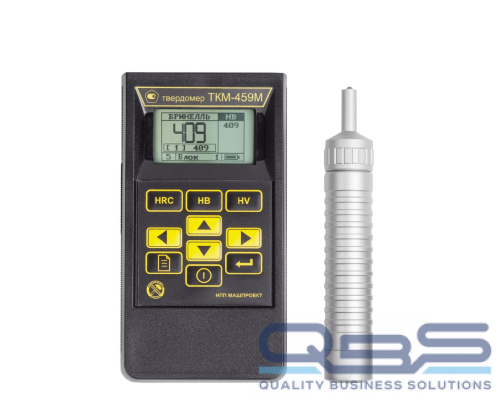

Твердомер ультразвуковой ТКМ-459М

Твердомер ультразвуковой ТКМ-459М — это высокоточный портативный прибор для быстрого измерения твердости металлов и металлических изделий.

Применяется для неразрушающего контроля объектов в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.

ТКМ-459М выполняет контроль твердости:

• углеродистых и конструкционных сталей,
• поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
• жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
• гальванических покрытий (хром), наплавок,

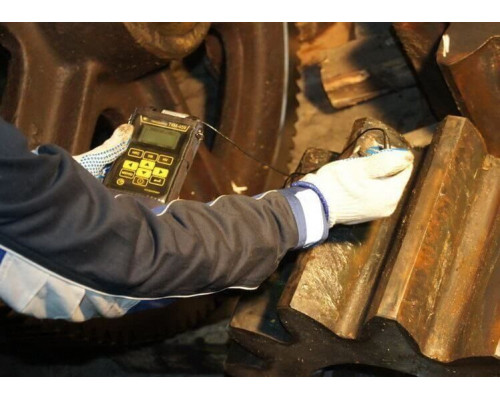

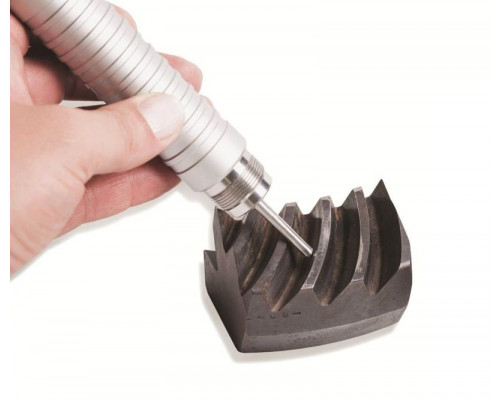

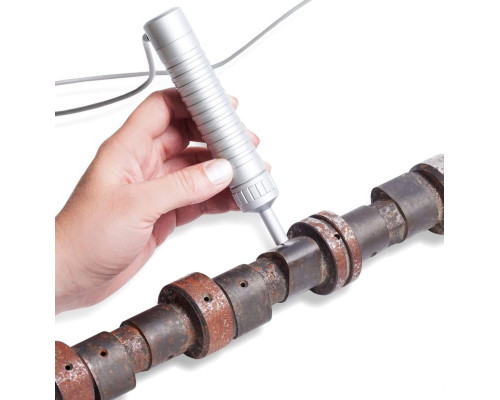

• изделий сложной конфигурации (зубьев шестерен, валов),
• тонкостенных и малогабаритных изделий,
• изделий из мелкозернистых материалов при локальном исследовании свойств материалов.

ТКМ-459М внесен в Госреестр СИ Российской Федерации. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

Преимущества ультразвукового твердомера ТКМ-459М

• Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
• Измерение твердости в труднодоступных местах – пространственное положение датчика не влияет на результат измерения.
• Сверхмалая площадь зоны контроля – от 1 мм.
• Контроль в пазах и глухих отверстиях – от 5 мм.

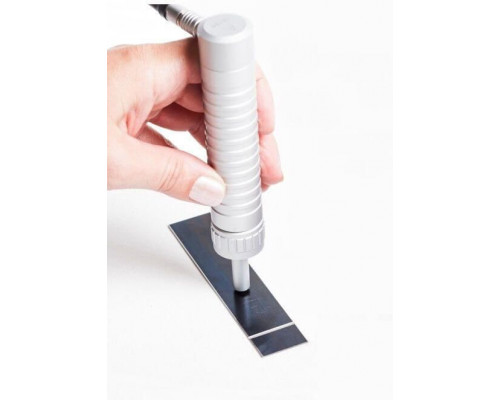

• Практически незаметный отпечаток на «зеркальных» поверхностях.
• Малая чувствительность к кривизне поверхности, толщине и массе изделия.

Особенности конструкции ТКМ-459М

1. Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
2. Большой графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
3. Гибкая организация памяти для записи результатов измерений и последующего анализа.
4. Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
5. Программирование:
   – дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
   – дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.

Технические характеристики

Ультразвуковой твердомер ТКМ-459М подходит как для лабораторных, так и для полевых условий.

Требования к контролируемому изделию:

Режимы работы твердомера ТКМ-459М

Обработка результатов в памяти прибора

• Автоматический отброс результатов, некорректно проведенных замеров.
• Вычисление среднего значения, среднеквадратичного отклонения.

Установка программного обеспечения

В комплект поставки твердомера TKM-459М входит Программное обеспечение на мини CD-диске.

Этапы работы с ПО:

1. Подключить твердомер к ПК с помощью USB-кабеля, при этом в памяти прибора должен быть создан “БЛОК ДАННЫХ” или несколько БЛОКОВ (см. Руководство по эксплуатации);
2. В приложении «Hardness» нажать кнопку «Прочитать данные»;
3. Информация по проведенным измерениям появится в виде цифровых значений, графика и (или) диаграммы. Если в памяти твердомера записано несколько БЛОКОВ, они все отобразятся на экране ПК под присвоенными именами. При клике на определенный БЛОК, на экран будет выведена информация по этому БЛОКУ.
4. Проанализировать полученные данные.

!! Устранение возможных проблем

Если в приложении «Hardness» кнопка «Прочитать данные» не активна, то возможно, не установлен драйвер USB или же драйвер устарел вследствие обновления операционной системы.

Способы устранения проблемы:

• Откройте диспетчер устройств (откройте меню «Пуск» и в строке поиска введите «Диспетчер устройств»).
• В разделе «Порты (COM и LTP)» найдите устройство с именем « … USB to UART Bridge (COMn)» или просто «COMn», если драйвер устройства отсутствует или устарел, оно будет отмечено значком «восклицательный знак в жёлтом треугольнике».
• Щёлкните правой кнопкой мыши по значку устройства, в выпадающем меню – «Обновить драйвер».
• В появившемся окне выберите вариант «Автоматический поиск». Драйвер будет найден в Интернете и автоматически установлен. Если драйвер не устанавливается, проверьте подключение к Интернету.
• Если устройства нет в «Диспетчере устройств», попробуйте заменить USB-кабель.

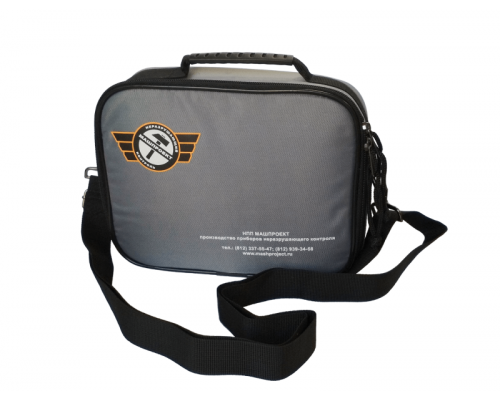

Комплектация
