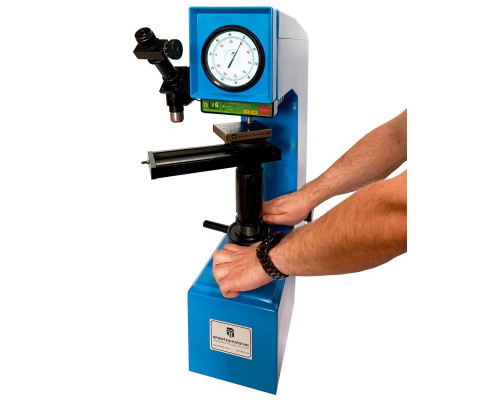

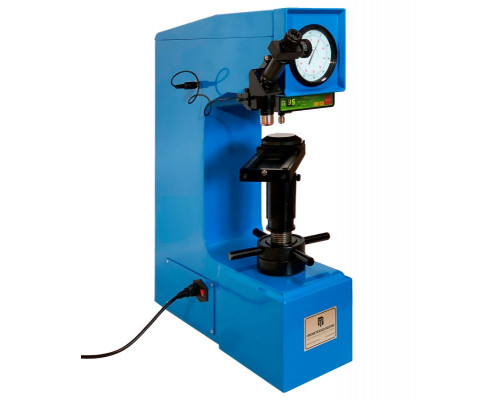

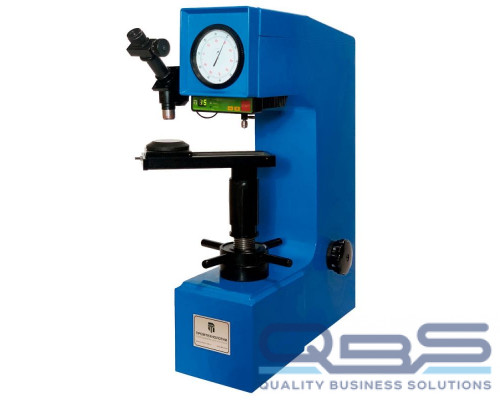

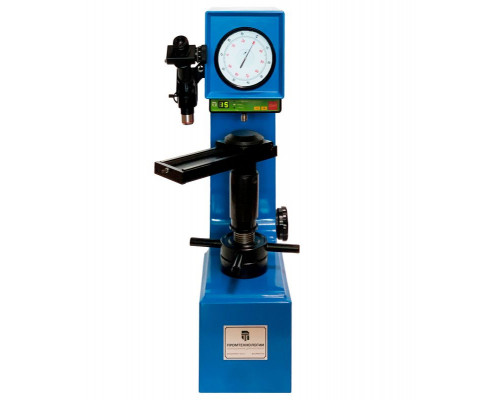

Твердомер стационарный Бринелля, Роквелла и Виккерса NOVOTEST ТС-БРВ НТЦ Промтехнологии — это многофункциональный прибор для измерения твердости классическим методом по шкалам Бринелля, Роквелла и Виккерса с возможностью использования 7 ступеней нагрузки. Прибор автоматически производит нагрузку, снятие нагрузки и прекращение нагружения, поэтому работа с прибором является простой, легкой и быстрой. Благодаря встроенному микроскопу с микрометром, NOVOTEST ТС-БРВ имеет высокую степень чувствительности и точности, что делает возможным его использование в лабораториях.
Прибор оснащен электрическим приводом, поэтому приложение основной испытательной нагрузки полностью автоматизировано. Значения твердости по Роквеллу сразу-же отображаются на циферблате часового типа, результаты измерений по Бринеллю и Виккерсу определяются исходя из размеров отпечатка на поверхности объекта контроля.
Твердомер очень прост в эксплуатации, но при этом универсален и многофункционален. Благодаря наличию нескольких шкал измерения прибор позволяет решать практически любые задачи по контролю твердости очень мягких и твердых изделий.
NOVOTEST ТС-БРВ подключается к сети 220 В, имеет металлический корпус, встроенный микроскоп и рабочий стол с подвижной площадкой. В стандартную комплектацию входят 4 типа инденторов, 3 вида рабочих столов и несколько мер твердости для калибровки прибора. Поставляется поверенным.
Назначение
- Измерение твердости металлов и их сплавов по шкалам Бринелля, Роквелла и Виккерса.
Особенности
- Универсальный стационарный твердомер по трем основным шкалам.
- Высокая точность.
- Простота настройки и применения.
- Большой диапазон измерений.
- Автоматизированное приложение и снятие испытательной нагрузки.
- Регулируемый предметный стол с подвижной площадкой.

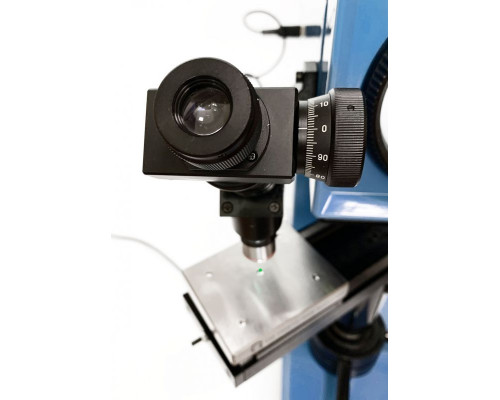

- Встроенный микроскоп с микрометром.
- Внесен в ГОСРЕЕСТР СИ РФ.
Технические характеристики
| Стандарт | ГОСТ 9012-59, ГОСТ 9013-59, ГОСТ 2999-75, ГОСТ Р ИСО 6507-1-2007 |
| Внесен в Госреестр СИ РФ | да |
| Номер в Госреестр СИ РФ | 79285-20 |
| Поверка в комплекте | да |
| Основные шкалы Роквелла | HRА, HRВ, HRC |
| Дополнительные шкалы Роквелла | HRD, HRE, HRF, HRG, HRH, HRK |
| Предварительная нагрузка | 98,07 Н (10 кгс) |
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Роквелла | ± 2,0 % |
| Испытательная нагрузка для шкал Роквелла | 588,4 Н (60кгс); 980,7 Н (100 кгс); 1471 Н (150 кгс) |
| Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла | ±0,5 % |
| Диапазон измерений по шкалам Роквелла | - 20-93 HRA - 20-100 HRB - 20-70 HRC - 40-77 HRD - 70-100 HRE - 60-100 HRF - 30-94 HRG - 80-100 HRH - 40-100 HRK |
| Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла в поддиапазонах | |
| от 20 до 75 HRA включ. | ±2,0 HRA |
| св.75 до 93 HRA | ±1,2 HRA |
| от 25 до 45 HRB включ. | ±4,0 HRB |
| св. 45 до 80 HRB включ. | ±3,0 HRB |
| св. 80 до 100 HRB | ±2,0 HRB |
| от 20 до 35 HRC включ. | ±2,0 HRC |
| св. 35 до 55 HRC включ. | ±1,5 HRC |
| св. 55 до 70 HRC | ±1,0HRC |
| прочие | не нормируется |
| Шкалы Бринелля | HB 2.5/31.25, HB 2.5/62.5, HB 2.5/187.5, HB 5/62.5 + HB 1/30 и HB 10/100 (с дополнительными инденторами) |
| Испытательная нагрузка для шкал Бринелля | 294,2 H (30 кгс); 306,5 Н (31,25 кгс) 612,9 Н (62,5 кгс); 980,7 Н (100 кгс), 1839 Н (187,5 кгс) |
| Пределы допускаемой относительной погрешности испытательных нагрузок по шкалам Бринелля | ±1,0 % |
| Диапазон измерений твердости по шкалам Бринелля | от 8 до 450 HB |
| Пределы допускаемой относительной погрешности измерений твердости по шкалам Бринелля | ±3% |
| Шкалы Виккерса | HV 30, HV100 |
| Испытательная нагрузка для шкал Виккерса | 294,2 Н (30 кгс); 980,7 Н (100 кгс) |
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Виккерса | ± 1,0 % |
| Диапазоны измерений твердости по шкалам Виккерса | от 14 до 2000 HV |
| Пределы допускаемой относительной погрешности измерений твердости по шкалам Виккерса | ± 3,0 % |
| Максимальная высота объекта контроля | |
| - с защитой винта для Роквелла | 120 мм |
| - с защитой винта для Бринелля и Виккерса | 80 мм |
| - без защиты винта для Роквелла | 200 мм |
| - без защиты винта для Бринелля и Виккерса | 160 мм |
| Максимальная глубина для установки объекта контроля | 165 мм |
| Габаритные размеры, не более | 715х240х590 мм |
| Масса, не более | 106 кг |
| Условия эксплуатации | |
| - температура окружающей среды | от +10 до +30 °С |
| - относительная влажность, не более | 65 % |
| - атмосферное давление | от 94,0 до 106,7 кПа |
| Параметры электрического питания | |
| Напряжение | 220 ± 22 В |
| Частота | 50 ± 1 Гц |
| Потребляемая мощность, не более | 200 Вт |
Характеристики микроскопа:
| Общее увеличение | 2,5х; 5х |
| Диапазон измерений | от 0 до 8 мм |
| Пределы допускаемой абсолютной погрешности на одно миллиметровое деление | ±0,01 мм |
| Пределы допускаемой абсолютной погрешности на всю длину шкалы | ±0,02 мм |
| Пределы допускаемой абсолютной погрешности измерений диагоналей (для шкал Виккерса) в поддиапазоне от 0 до 0,2 мм включ | ±0,001 мм |
| пределы допускаемой относительной погрешности измерений диагоналей (для шкал Виккерса) в поддиапазоне св. 0,2 до 8,0 мм | ±0,5 мм |

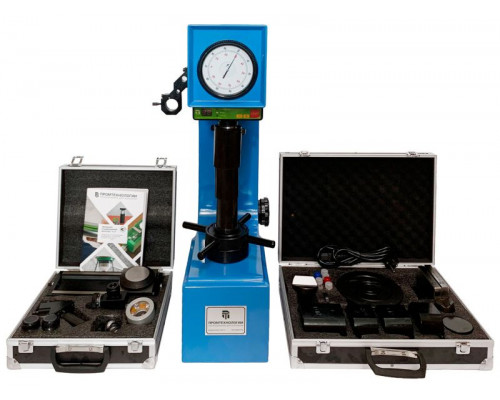

Комплектация
- Твердомер стационарный Бринелля, Роквелла и Виккерса NOVOTEST ТС-БРВ
- Индентор Роквелла с шариком ⌀1,588 мм
- Индентор Виккерса (пирамидальный алмазный)
- Индентор Бриннеля (с шариком 2,5 и 5 мм)
- Измерительный микроскоп

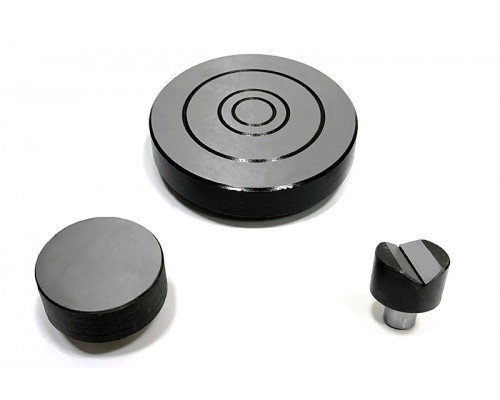

- Большой плоский стол
- Малый плоский стол
- v-образный стол

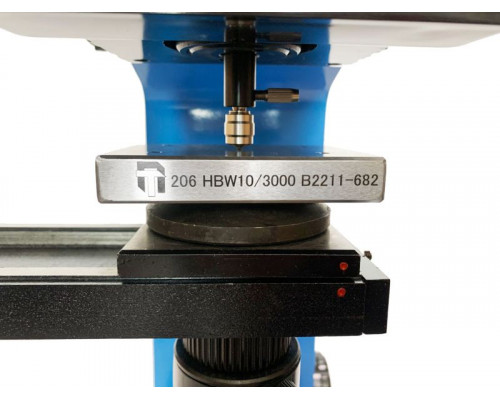

- Меры твердости
- Кабель питания
- Паспорт, руководство по эксплуатации
- Поверка
