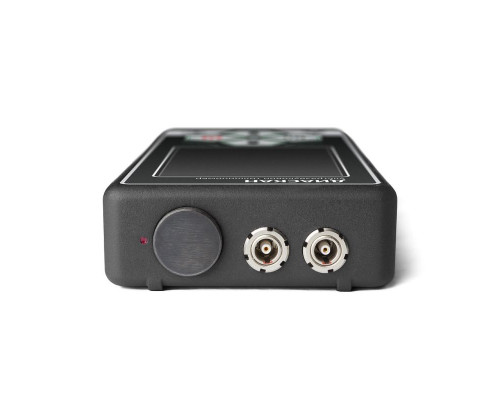

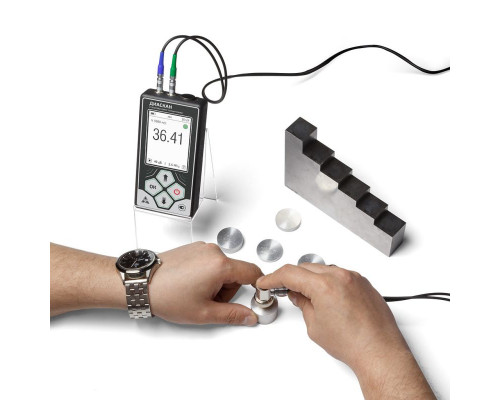

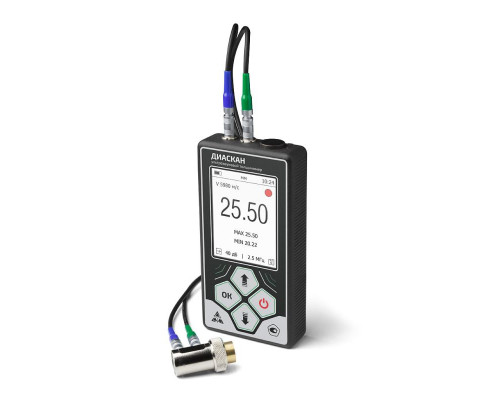

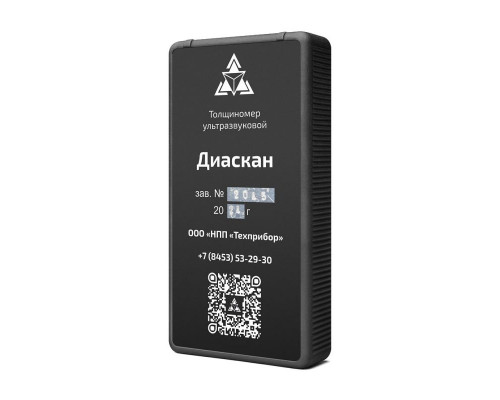

Ультразвуковой толщиномер ДИАСКАН-М — оборудование предназначенное для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей по ГОСТ 26266.
Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
Для ультразвукового толщиномера Диаскан-М доступны следующие режимы: «СТАНДАРТ», «ПРОФ», «СКОРОСТЬ УЗ», «Б-СКАН», «ЭТАЛОН», «ДОПУСК»:
Режим «СТАНДАРТ» - Данный режим предназначен для проведения однократных измерений.
Режим «ПРОФ» - Данный режим предназначен для определения среднеарифметического значения измеряемой толщины, за установленное количество измерений.
Режим «СКОРОСТЬ УЗ» - предназначен для определения скорости ультразвуковых импульсов в материале при известной толщине контролируемого образца.
Режим «Б-СКАН» - предназначен для отображения профиля сечения исследуемого объекта.
Режим «ЭТАЛОН» - предназначен для определения толщины измеряемого объекта в мм и отклонения полученных данных от эталонного значения толщины.
Режим «ДОПУСК» - предназначен для определения толщины измеряемого объекта в мм и отклонения полученных данных от заданного значения толщины.
Технические характеристики
Прибор рассчитан на применение в лабораторных, цеховых и полевых условиях различных отраслей промышленности:
- температура окружающего воздуха от -30°C до +50°C;
- относительная влажность воздуха до 80% при температуре +35°C;
- атмосферное давление от 84 до 106,7 КПа.
По условиям эксплуатации в части воздействия климатических факторов внешней среды прибор относится к исполнению ГОСТ Р 52931-2008. По устойчивости к воздействию вибраций прибор соответствует группе исполнения N2 ГОСТ Р 52931-2008.
Прибор не содержит драгоценных материалов.
Диапазоны измерения толщины при работе с различными преобразователями должны соответствовать таблице 1.
Таблица 1
Тип преобразователя | Диапазон контроля по стали 40Х13, мм |
ТС50 | 1,5-300 |
ТС25 | 3,0 – 300 |
ТС10 | 0,5 – 30 |

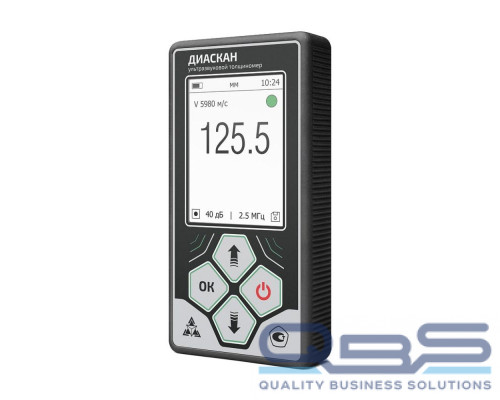

Прибор снабжён цветным графическим дисплеем с разрешением 320 на 240 точек, встроенными энергонезависимыми часами реального времени. Технические характеристики прибора приведены в таблице 2.
Таблица 2
Наименование параметра | Значение |
Предел допускаемой основной погрешности при измерении толщины, δн, мм | ± (0,05 + 0,01·dx), где dx – толщина измеряемого образца, мм |
Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм: при шероховатости Rz=40 мкм при шероховатости Rz=80 мкм |
± 0,10 ± 0,15 |
Дискретность | 0,1 или 0,01 |
Коэффициент усиления входного тракта | до 100 дБ, с шагом 1 дБ |
Память, не менее | 8 Гб |

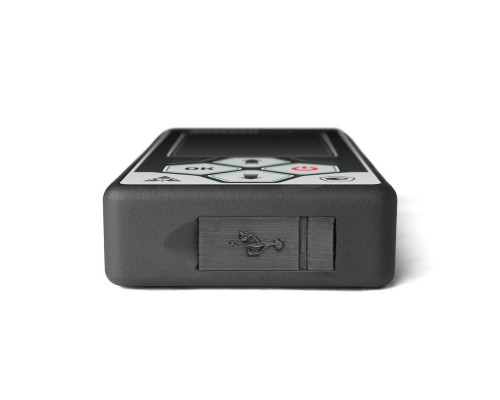

Интерфейс подключения к ПК | USВ |
Питание: внешний блок питания от сети переменного тока
встроенный |
220 В, 50 Гц, с вых. Напряжением 5В Li-Pol аккумулятор |
Время непрерывной работы от встроенного аккумулятора, не менее | 6 часов |
Габаритные размеры электронного блока (Д х Ш х В), не более, мм | 130х68х25 |
Масса с преобразователем, не более, кг | 0,4 |
Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
Комплектация
| 1 | Блок электронный | 1 шт. |
| 2 | Блок питания | 1 шт. |
| 3 | Преобразователи ультразвуковые | по заказу |
| 4 | Кабель подключения преобразователя | 1 шт. |
| 5 | Кабель подключения к ПК | 1 шт. |
| 6 | Кейс для транспортировки и хранения | 1 шт. |
| 7 | Руководство по эксплуатации | 1 шт. |
Внимание! Производитель оставляет за собой право изменить комплект поставки.
