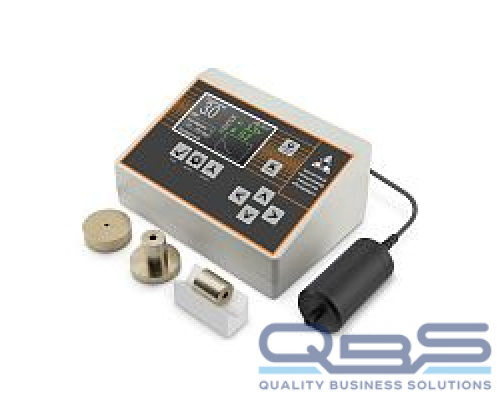

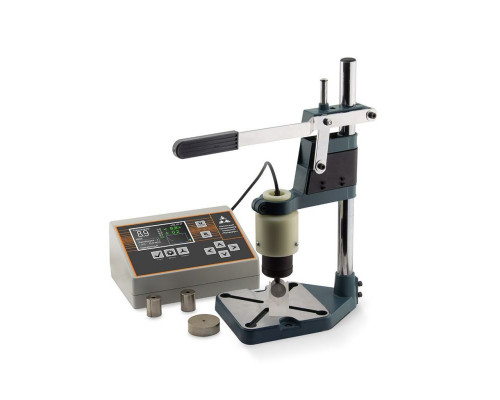

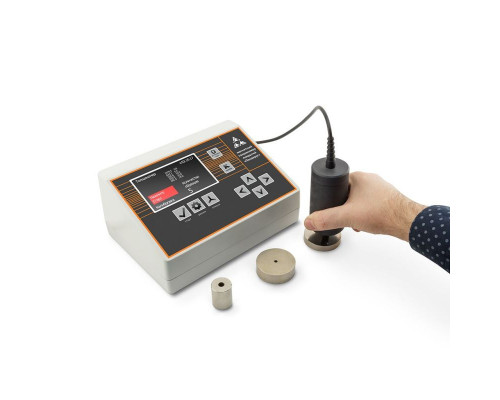

Магнитный толщиномер покрытий Пондерус предназначен для неразрушающего контроля магнитным, пондеромоторным методом толщины ферромагнитных покрытий на деталях из ферромагнитных металлов по ГОСТ 9.302-88.
Основное назначение прибора - это измерение толщины никелевого покрытия на ферромагнитном основании (стали) после термообработки, когда магнитные свойства покрытия и основания мало различимы. При этом вихретоковый метод контроля не может быть применен ввиду значительной погрешности измерений. Пондерус применяется для измерения толщины никелевого гальванического покрытия на элементах запорной арматуры, как производителем запорной арматуры при выходном контроле, так и потребителем эксплуатантом при входном контроле или периодической аттестации для продления срока службы.
Толщиномер Пондерус имеет несколько основных режимов работы:
- Одиночный - обеспечивает однократное измерение толщины покрытия исследуемого образца.
- ГОСТ - за один цикл производится 5 измерений в разных точках на исследуемом образце, отбрасываются минимальное и максимальное значения, производится усреднение из трех оставшихся значений. Данная методика регламентирована ГОСТ Р 56097-2014 Системы космические. Контроль неразрушающий. Магнитный пондеромоторный метод контроля толщины гальванических никелевых и никель-хромовых покрытий.
Отличительные особенности:
- автоматическое проведение измерений;
- компактность;
- визуализация процесса измерений;
- математическая постобработка результатов (усреднение, разброс, среднее арифметическое из группы измерений);
- несколько режимов работы.
Технические характеристики
Диапазон измерения толщины, мкм. | 1 - 30 |
Погрешность измерения толщины, не хуже, мкм. | ±(0,5+0,05*H), |
Напряжение питания от сети переменного тока В, Гц. | 220, 50 |
Потребляемая мощность, не более Вт. | 200 |
Готовность к работе, не более мин. | 2 |
Продолжительность измерения, не более сек. | 60 |
Положение преобразователя при измерении, | вертикальное (90±20)° |
Наименьший объем контролируемой детали, мм3. | 216 |
Наименьшая площадь контролируемой детали, мм2. | 36 |
Продолжительность непрерывной работы, часов | 8 |
Габаритные размеры (Ш х Д х В), мм. | 140 х 200 х 100 |
Масса, кг. | 2,5 |
Средняя наработка на отказ, не менее, часов (кроме деталей измерительного преобразователя) | 8000 |
Средний срок службы, не менее, лет. | 2 |
