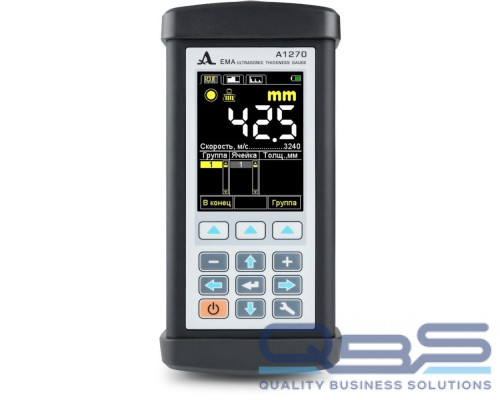

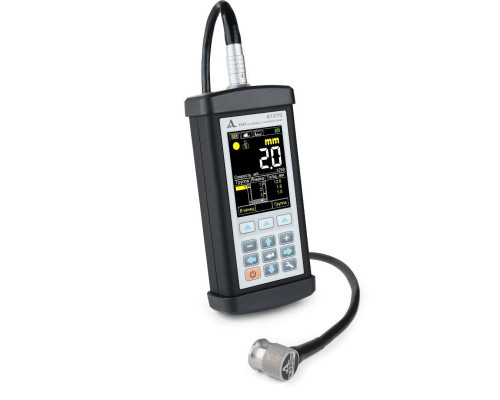

Электромагнитно-акустический толщиномер А1270 АКС

Модель:

-20184

Наличие:

7 шт.

460 000 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Дополнительные фото

Модель

А1270

Все характеристики

Электромагнитно-акустический толщиномер А1270 АКС предназначен для измерения толщины изделий из сталей и алюминиевых сплавов без применения контактной жидкости.

Назначение

Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости.
Оценка степени анизотропии материала.
Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности.
Толщиномертия листового проката.

Функциональные возможности

Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1 мм. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.
Новое поколение ЭМАП с постоянным магнитом S7692 и S7694 содержит более мощные магниты, позволяющие проводить измерения стальных объектов через зазор до 5мм, что дает возможность выполнять толщинометрию металла через нанесенное изоляционные и лакокрасочные покрытия без зачистки.
Сканирование объекта контроля.

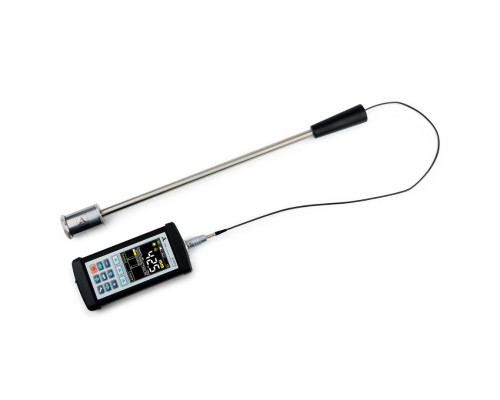

Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.
Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).
Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.

Технические характеристики

Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с	от 500 до 15 000
Диапазон рабочих частот, МГц	от 2,5 до 5,0
Источник питания	встроенный аккумулятор
Номинальное напряжение питания, В	13,2
Время непрерывной работы от полностью заряженного нового аккумулятора при нормальных климатических условиях, ч, не менее	8
Габаритные размеры, мм, не более:
длина	210
ширина	100
высота	50
Масса, г, не более	1 100
Условия эксплуатации:температура окружающего воздуха, oС	от минус 30 до плюс 55
Основные метрологические характеристики
Диапазон измерений толщины (по стали) с электромагнитно-акустическими преобразователями (ЭМАП), мм:
S3950 5.0A0D15ES	от 0,9 до 50,0
S3850 5.0A0D8ES	от 0,9 до 50,0
S7392 4.0A0D10ES	от 0,9 до 100,0
S7394 3.0A0R10x10ES	от 0,9 до 100,0
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм	±(0,01·d + 0,02), где d – измеряемая толщина, мм
