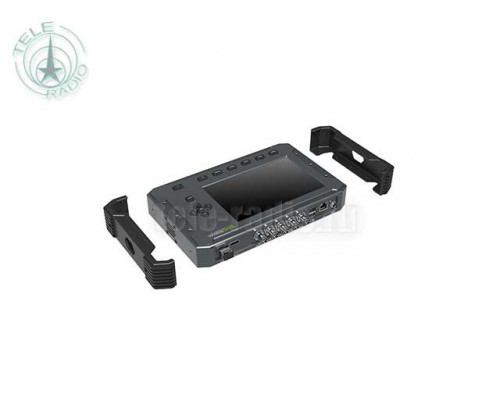

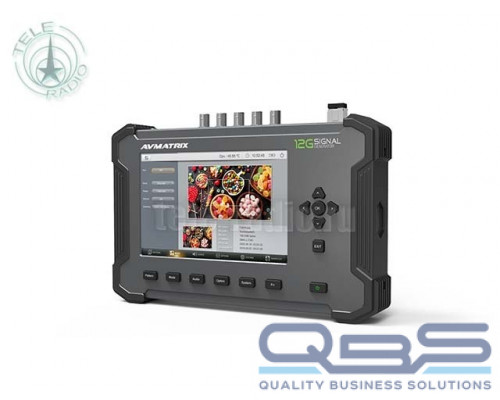

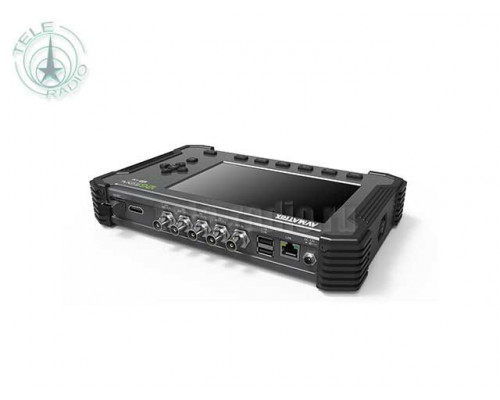

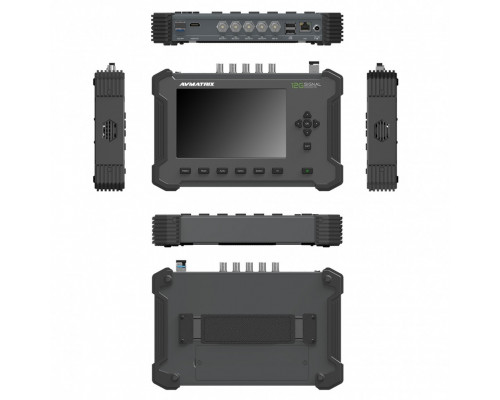

AVMATRIX PG 4K 12G-SDI 4K HDMI

Измерительные паттерны

Тестирование цветовой температуры и оттенков серого монитора с различными типами шаблонов: цветные полосы, монохромный дисплей и пользовательские изображения. Предустановленные и импортируемые шаблоны Castom и Picture

Castom: свободно создавайте любое цветное изображение, основанное на двух различных цветовых пространствах - RGB или YCbCr. Picture: множество предустановленных шаблонов и пользовательских изображений, импортируемых в генератор для удовлетворения различных требований тестирования.

Совместимость сигналов

Поддерживает сигналы SD, HD, 3G, 6G, 12G-SDI и 4K HDMI; интерфейсы SDI, Fiber и HDMI до 4K 60Hz. Преобразование SDI между различными структурами соединения, SQD и 2Sl.

Параметры формата выхода

Выбор между 12G-SDI / 6G-SDI / 3G-SDI / HD-SDI / SD-SDI и форматом сигнала HDMI

• Различные варианты разрешения, соответствующие различным режимам
• Различные частоты развертки, соответствующие различным режимам и растру
• Различные частоты дискретизации GBR и YCbCr для вышеуказанных опций
• Цветовая гамма может быть изменена между ограниченной и полной

Выход аудио

Полноценные инструменты вывода звука обеспечивают поддержку до 8 или 16 встроенных каналов аудио AES /EBU в диапазоне от -60 дБ до 0 дБ. С частотой от 20 до 20000 Гц.

• 16-канальный SDI аудио в диапазоне от CH0 до CH15
• 8-канальный HDMI аудио в диапазоне от CH1 до CH8
• Варианты фазы – значения параметров 0, 90, 180 и 270 для фазы сигнала
• Параметры DB(-) уровня сигнала могут быть настроены пользователем в диапазоне от -60 дБ до 0 дБ
• Варианты коммутации Off, On, All Off – опции выбора каналов для 8- или 16-канального звука
• Параметры частоты могут быть настроены пользователями в диапазоне от 20 до 20000 Гц

Дополнительные опции

Для различных применений устройство предлагает различные функции в разделе “Option”: оверлей, вывод тайм-кода, внешняя синхронизация, HDR, данные EDID и Closed Captions, что позволит пользователям анализировать различные сигналы и форматы.

• Тест Ring Type (круг) – опция для функции оверлея.
• Индикатор тайм-кода – опция индикации тайм-кода для функции оверлея.
• Тип символов для функции оверлея – ввод текста будет отображаться в позиции, определенной координатами по осям X и Y, которые могут быть предварительно заданы.
• Опция скрытых субтитров
• Направление движения – может быть настроено 3 пресета перемещений с 4 направлениями и предпочтительными этапами.
• Тайм-код – поддерживает линейный (LTC) и вертикальный тайм-код (VITC).
• Внешняя синхронизация – выходные сигналы HDMI и SDI могут быть синхронизированы с внешним сигналом.
• Функция HDR – поддерживает типы протоколов HLG и SMPTE, также можно импортировать до 10 пользовательских типов HDR.
• HDMI EDID – после подключения сигнала HDMl можно считывать информацию о сигнале порта HDMI.

Быстрый доступ

Назначаемые пользователем функции в виде ярлыков для большего удобства. Поддерживается более ста функций быстрого доступа, для экономии времени и высокой эффективности при тестировании пользователи могут управлять функциями быстрого доступа через Add, Del, Replace и Output.

Основные характеристики

• 12G-SDI (4K 60Hz) single link, dual link, quad link (SQD/ 2SI)
• Поддержка 6G-SDI, 3G-SDI level A и level B
• Поддержка выходов видео 4k HDMI 2.0
• Оптоволоконный выход сигнала 12G-SDI (опция SFP)
• Генерация до 16-ти каналов звука, вложенных в сигнал SDI
• Встроенные тестовые шаблоны: Color bar, pathology patterns, monochrome и т.д.
• USB-порт для импорта шаблонов
• Тесты: оверлей Ring Type (круг), тайм- кода, тест тайм-кода и динамический тест
• Вход внешней синхронизации (Ref)

Формат сигнала 12G-SDI

Обратная совместимость с сигналами форматов 6G-SDI/3G-SDI/HD-SDI/SD-SDI

Формат сигнала HDMI

Обратная совместимость с сигналами форматов Full HD/HD/SD.
