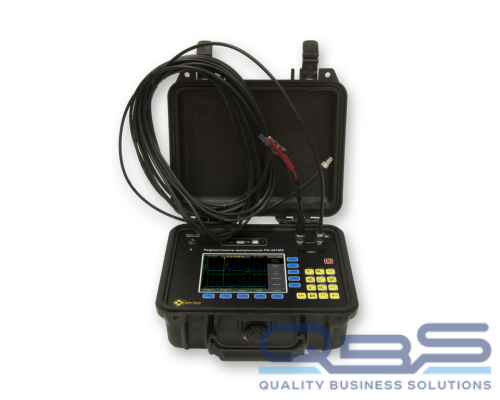

Защищённый высокоточный импульсный рефлектометр ЭРСТЕД РИ-307М3 «СТРИЖ» – это двухканальный полевой кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений в любых металлических кабельных линиях. РИ-307М3 «СТРИЖ» позволяет определить обрыв, короткое замыкание, муфты, низкоомные утечки, сростки кабеля, параллельные отводы, катушки Пупина, разбитость пар, "мерцающие" неоднородности. Прибор имеет защищенное исполнение, благодаря герметичному, ударопрочному корпусу (IP68).

РИ-307М3 «СТРИЖ» может применяться в условиях повышенного требования к классу точности (например, в сетях CATV, системах ОДК теплосетей). Рефлектометр позволяет с низкой инструментальной погрешностью (до 3 см) производить измерения на кабелях длиной от 1 м до 128 км:

  • измерение длин кабелей
  • измерение расстояний до неоднородностей волнового сопротивления или повреждений:
    • обрыв
    • низкоомные дефекты (менее 1 кОм)
    • короткое замыкание
    • дефектная пайка
    • неисправный усилитель
    • наличие и место установки ответвителей
    • замокшие участки или участки с повышенной влажностью
    • муфты, сростки кабеля
    • катушки Пупина, разбитость пар
    • «мерцающие» дефекты; и пр.
  • измерение коэффициента укорочения линии при известной ее длине
  • производить оценку волнового сопротивления кабельной линии

Особенности ЭРСТЕД РИ-307М3 «СТРИЖ»

  • Большой яркий цветной TFT дисплей 5,7 дюйма с разрешением 640×480 пикселей и широким углом обзора удобен для наглядного представления результатов измерений
  • Прямое управление измерительными параметрами позволяет быстро и наглядно управлять параметрами измерения без лишних затрат времени на переключения между меню
  • Двухкурсорная измерительная система позволяет измерять расстояния между любыми двумя точками трассы – прибор индицирует расстояние до первого и второго курсора, а также расстояние между ними
  • Автоматическое запоминание параметров измерения — при выключении прибора (кнопкой выключения или по таймеру автоотключения) параметры измерения запоминаются в энергонезависимой памяти

Комплект поставки

  • Рефлектометр импульсный РИ-307М3 «СТРИЖ» – 1 шт.
  • Зарядное устройство – 1 шт.
  • Кабель соединительный 5 м, 75 Ом, BNC.M-крокодилы – 1 шт.
  • Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы – 1 шт.
  • Руководство по эксплуатации РИ-307М3 – 1 шт.
  • Сумка для аксессуаров – 1 шт.

Внимание! Диск с ПО не входит в комплект поставки. Скачать ПО можно с сайта (см. ниже Дополнительные материалы).

Обзор ЭРСТЕД РИ-307М3 «СТРИЖ» на примере измерения длины кабеля

Технические характеристики ЭРСТЕД РИ-307М3 «СТРИЖ»

Параметр Значение
Диапазон измерения расстояния (временной задержки) от 0 до 32000 м (от 0 до 320 мкс)
Поддиапазоны измерений
  • 0 – 15,625 м (0 – 0,15625 мкс)
  • 0 – 31,25 м (0 – 0,3125 мкс)
  • 0 – 62,5 м (0 – 0,625 мкс)
  • 0 – 125 м (0 – 1,25 мкс)
  • 0 - 250 м (0 – 2,5 мкс)
  • 0 - 500 м (0 - 5 мкс)
  • 0 - 1000 м (0 - 10 мкс)
  • 0 - 2000 м (0 - 20 мкс)
  • 0 - 4000 м (0 - 40 мкс)
  • 0 - 8000 м (0 - 80 мкс)
  • 0 - 16000 м (0 - 160 мкс)
  • 0 - 32000 м (0 - 320 мкс)

Минимальная дискретность рефлектограммы

3 см на всех диапазонах при КУ=1,499
Эффективная частота дискретизации 3,2 ГГц
Диапазон согласованных сопротивлений от 25 Ом до 520 Ом
Длительность зондирующего импульса от 10 нс до 50 мкс
Амплитуда зондирующего импульса 9,5 В на согласованную нагрузку (~19 В в режиме х/x)
Диапазон перекрываемого затухания не менее 40 дБ
Диапазон установки коэффициента укорочения от 1,000 до 3,000 с шагом 0,001
Дисплей цветной TFT 5,7” (640х480 пикселей)
Корпус ударопрочный, герметичный
Степень защиты от пыли и влаги IP68
Клавиатура пылевлагозащищенная
Питание Li-Ion аккумулятор, блок питания с системой быстрой зарядки
Время непрерывной работы от аккумуляторной батареи не менее 8 часов
Время непрерывной работы через блок питания не ограничено
Память энергонезависимая, на 1000 рефлектограмм
Связь с ПК через внешний накопитель USB-Flash
Рабочая температура от -20 °С до +40 °С
Габариты 70х246х124 мм
Вес с аккумуляторной батареей не более 2,5 кг

Основные функции ЭРСТЕД РИ-307М3 «СТРИЖ»

Рефлектометр РИ-307М3 «СТРИЖ» является модернизацией стандартного рефлектометра РИ-307 в части как аппаратного, так и программного обеспечения:

  • за счет увеличения эффективной частоты дискретизации до 3,2 ГГц в 4 раза поднята разрешающая способность приемного тракта до 0,3 нс, что эквивалентно инструментальной погрешности 3 см при КУ=1,499 на шкале расстояний;
  • введены два дополнительных «коротких» диапазона 15 м и 30 м для повышения эффективности измерений в ближней зоне;
  • обновленная функция "Лупа" позволяет получать детализацию рефлектограммы 3 см на любом диапазоне по дальности от 15 м до 32 км, кроме того для более удобного просмотра отдельных участков предусмотрен горизонтальный “цифровой зум”;
  • переработка приемного тракта позволила расширить полосу пропускания, и как следствие повысилась детализация рефлектограмм;
  • появилась функция прокрутки окна лупы в пределах диапазона;
  • появилась возможность сравнивать рефлектограммы, снятые для разных диапазонов по дальности;
  • введена функция “Снимок экрана”, позволяющая мгновенно сделать снимок текущего экрана прибора и сохранить его в виде файла в формате JPG c указанием даты и времени. Снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;
  • прибор оснащен функцией оценки волнового сопротивления линии с точностью около 5%;
  • функция построения "кривых тревоги" (конфигурация "Теплосети") служит для удобства выявления значимых дефектов в системах ОДК;
  • сохранение положения курсоров при записи рефлектограммы в память;
  • новая программа для работы с рефлектограммами на ПК.

Измерительные характеристики для CATV и СОДК теплосетей

  • Диапазоны по дальности оптимизированы для измерений CATV и СОДК - от 15 м до 32 км.
  • Минимальная дискретность рефлектограммы - 3 см при КУ=1,5.
  • Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору  выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания:
    • на коротких участках с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения;
    • на длинных трассах с большим затуханием для обеспечения максимальной дальности необходимо устанавливать большую длительность зондирующего импульса.
  • Коэффициент усиления и полоса пропускания прибора оптимизированы для нужд сетей CATV и СОДК.
  • Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы.
  • Два параллельных физических канала позволяют выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память.

Хранение результатов измерений в ЭРСТЕД РИ-307М3 «СТРИЖ»

  • Большой объем энергонезависимой памяти для хранения библиотеки рефлектограмм и таблицы коэффициентов укорочения: прибор позволяет сохранить в энергонезависимой памяти до 1000 именованных и датированных рефлектограмм с высоким разрешением (до 8000 точек на рефлектограмму), что позволяет детально изучать результаты измерений и отслеживать их динамику за длительный период времени.
  • В приборе предусмотрена встроенная пополняемая таблица коэффициентов укорочения.

  • Функция “Снимок экрана” позволяет мгновенно сделать снимок текущего экрана прибора и сохранить его в виде файла в формате JPG c указанием даты и времени. Снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов.
  • Прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель.
  • Расширяемая функциональность встроенного ПО.



Применение ЭРСТЕД РИ-307М3 «СТРИЖ»

Рефлектометр РИ-307М3 «СТРИЖ» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
  • воздушные кабельные линии;
  • компьютерные сети (СКС).

Рефлектометр РИ-307М3 «СТРИЖ» может использоваться для определения длины кабеля при его производстве и складировании.
