Tempo M501 - компактный, простой и надежный кабельный трассоискатель, предназначенный для поиска и трассировки подземных металлических коммуникаций. Он способен идентифицировать и трассировать кабельные линии даже в случае невозможности прямого доступа к ним. Прибор трассоискатель M501 адаптирован для работы с коммуникациями протяженностью до 1200 м, находящимися на глубине до 2-х метров.
Основные функции кабельного трассоискателя Tempo M501
- трассировка кабельных линий
- обследование участка на предмет наличия коммуникаций
- определение глубины залегания методом треугольника
- идентификация кабельной муфты
- локализация ответвлений кабеля
- локализация обрыва кабельной линии
Принцип работы кабелеискателя Tempo M501
Передатчик генерирует сигнал частотой 447,5 кГц и подает его в кабель одним из трех методов:
- непосредственное подключение (используется в случае установки генератора на узле связи)
- при помощи индукционной клипсы (используется при при подключении генератора в кабельной канализации без вскрытия муфты или возле кабельного ящика)
- при помощи индуктивной антены (используется в случае, когда доступа к кабелю нет или в случае обследования участка на предмет наличия подземных коммуникаций)
Сигнал, распространяясь по кабелю, образует вокруг него электромагнитное поле, которое и можно зафиксировать приемником. В шумной обстановке для прослушивания можно использовать дополнительные наушники.
Видео обзор кабельного трассоискателя Tempo (ранее Greenlee M501)
Комплект поставки трассоискателя Tempo M501

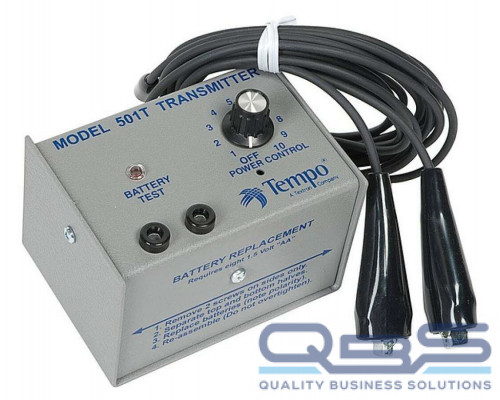

- генератор сигнала - 1 шт.
- кабель для непосредственного подключения генератора - 1 шт.
- индукционная клипса - 1 шт.
- приемник сигнала - 1 шт.
- кейс с излучающей индуктивной антеной - 1 шт.
Технические характеристики трассоискателя Tempo M501
| Параметр | Значение |
Частота передатчика, кГц | 447,5 |
Мощность передатчика, мВт | 140,0 |
Максимальная глубина залегания кабеля для трассировки, м | 2,0 |
Максимальная протяженность участка трассировки, м | 1 200 |
Способ подачи сигнала в кабель |
|
Питание генератора | 8 батарей типа АА |
Питание приемника | 1 батарея типа "Крона" |
Время автоотключения, мин | 90 |
Продолжительность работы от батарей | приемник - 10 час генератор - 30 час |
Защита по постоянному напряжению, В | 500 |
Защита по переменному напряжению, В | 240 |
Габариты генератора, мм | 108 х 76 х 82 |
Габариты приемника, мм | 812 х 69 х 100 |
Габариты трассоискателя в кейсе, мм | 850 х 209 х 95 |
Вес трассоискателя в кейсе, кг | 3,04 |
Основные функции кабельного трассоискателя Tempo M501
- трассировка кабельных линий
- обследование участка на предмет наличия коммуникаций
- определение глубины залегания методом треугольника
- идентификация кабельной муфты
- локализация ответвлений кабеля
- локализация обрыва кабельной линии
