Tempo 77HP-G/6A - тональный генератор. Он является одной из основных комплектующих тестовых наборов Tempo 801K и Tempo 701K-G/6A, где совместно с индуктивным щупом используется для отбора кабельных пар на кроссе, поиска кабеля в пучке. Кроме того, ряд функций тонального генератора позволяют применять его для диагностики кабельной пары.

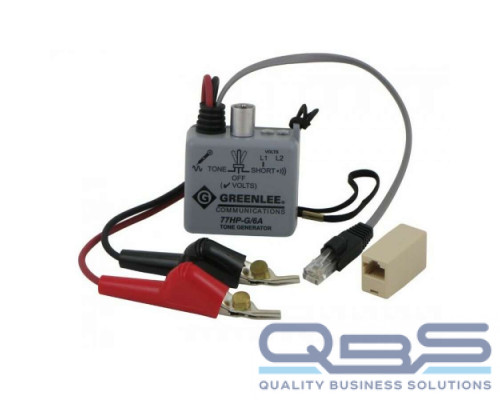

Tempo 77HP-G/6A оснащен двумя тестовыми выводами с разъёмами «крокодил», и одним выводом с модульным разъёмом RJ11. Особенностью модели 77HP-G/6A являются усиленные крокодилы со специальной игольчатой площадкой. Иголки протыкают изоляцию кабеля и обеспечивают надежный контакт не требуя снятия изоляции жил. В комплект поставки входит также адаптер RJ11 - RJ45 для подключения к патчкордам с разъемом RJ45.
Функциональные возможности тонального генератора Tempo 77HP-G/6A
- генерация тонального сигнала для трассировки и отбора пар совместно с индуктивным щупом;
- проверка целостности линии (LED, звуковой сигнал);
- определение наличия в линии постоянного напряжения;
- определение полярности телефонной линии (2 пары; LED);
- определение наличии в линии переменного (звонкового) напряжения;
- подача разговорного напряжения для организации канала связи по отключенной от АТС линии;
- защита по напряжению;
- способ подключения к линии: зажимы "Крокодил с игольчатой площадкой", RJ11, RJ45 (переходник)
Технические характеристики тонального генератора Tempo 77HP-G/6A
| Параметр | Значение |
| Частота подаваемого тонального сигнала | переменная 890/960 Гц |
| Частота смены сигнала | 1,3 Гц; 6 Гц (переключатель внутри корпуса) |
| Выходная мощность | +10 дБм |
| Величина напряжения, питающего микрофон телефонной трубки (для организации связи по отключенной от АТС линии) | 4,6 В |
| Сопротивление линии для визуальной индикации короткого замыкания | < 10 кОм |
| Сопротивление линии для звуковой индикации короткого замыкания | < 200 Ом |
| Количество телефонных линий, в которых определяется полярность |
|
| Защита по напряжению (импеданс 600 Ом) | 52В |
| Питание | 9 В (крона) |
| Продолжительность работы от батареи | 50 часов |
| Переходник RG11-RG45 | есть |
| Температура эксплуатации | 0 °C ... 50 °C |
| Температура хранения | -50 °C ... 75 °C |
| Габариты | 32 х 64 х 57 мм |
| Вес | 128 гр. |
Комплект поставки генератора тонального сигнала Tempo 77HP-G/6A
- генератор тональных сигналов Tempo 77HP-G/6A - 1 шт.
- адаптер RJ11-RJ45 - 1 шт.
- ремешок для крепления к запястью - 1 шт.
Технические характеристики тонального генератора Tempo 77HP-G/6A
| Параметр | Значение |
| Частота подаваемого тонального сигнала | переменная 890/960 Гц |
| Частота смены сигнала | 1,3 Гц; 6 Гц (переключатель внутри корпуса) |
| Выходная мощность | +10 дБм |
| Величина напряжения, питающего микрофон телефонной трубки (для организации связи по отключенной от АТС линии) | 4,6 В |
| Сопротивление линии для визуальной индикации короткого замыкания | < 10 кОм |
| Сопротивление линии для звуковой индикации короткого замыкания | < 200 Ом |
| Количество телефонных линий, в которых определяется полярность |
|
| Защита по напряжению (импеданс 600 Ом) | 52В |
| Питание | 9 В (крона) |
| Продолжительность работы от батареи | 50 часов |
| Переходник RG11-RG45 | есть |
| Температура эксплуатации | 0 °C ... 50 °C |
| Температура хранения | -50 °C ... 75 °C |
| Габариты | 32 х 64 х 57 мм |
| Вес | 128 гр. |
Сравнительная таблица характеристик тональных генераторов серии Tempo 77:
| Модель | 77M-G | 77HP-G | 77HP-G/6A | 77GX | 600LS |
| Выбор частоты | нет | нет | нет | есть | нет |
| Защита по напряжению | 52В | 52В | 52В | 60В | 60В |
| Подача разговорного напряжения | 4,6 В | 4,6 В | 4,6 В | 5,5 В | 9,8 В |
| Рабочие частоты | 890/960 Гц | 890/960 Гц | 890/960 Гц | 577/984 Гц | 890/960 Гц |
| Выходная мощность | +10 дБм | +10 дБм | +10 дБм | +8 дБм /+1 дБм | +7 дБм (при 600 Ом) |
| Переходник RG11-RG45 | нет | есть | есть | нет | нет |
| Определения короткого замыкания | светодиод | светодиод, звук | светодиод, звук. | есть | есть |
| Определение полярности | есть, 1 линия | есть, 1, 2 линии | есть, 1, 2 линии | есть | есть |
| Определение целостности | светодиод | светодиод, звук | светодиод, звук. | светодиод | есть |
| Крокодилы с игольчатой площадкой | нет | нет | есть | нет | нет |
| Оценка сопротивления шлейфа | нет | нет | нет | нет | да |
| Переходник RJ11-RJ45 | нет | есть | есть | нет | нет |
| № по каталогу | GT-77M-G | GT-77HP-G | GT-77HP- G/6A | PE-77GX | 3-20-0473 |
Функциональные возможности тонального генератора Tempo 77HP-G/6A
- генерация тонального сигнала для трассировки и отбора пар совместно с индуктивным щупом (+10 дБм; 890/960 Гц);
- проверка целостности линии (LED, звуковой сигнал);
- определение наличия в линии постоянного напряжения (LED);
- определение полярности телефонной линии (2 пары; LED);
- определение наличии в линии переменного (звонкового) напряжения (LED);
- подача разговорного напряжения для организации канала связи по отключенной от АТС линии (4,6 В);
- защита по напряжению (52 В);
- способ подключения к линии: зажимы "Крокодил с игольчатой площадкой", RJ11, RJ45
Видео: Отбор кабельных пар на удаленном конце кабеля (дополнительно нужен индуктивный щуп)
