Модель:

-8489

Наличие:

7 шт.

752 220 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Гарантия

Ежегодная поверка

Поверка не включена

Все характеристики

Технические характеристики

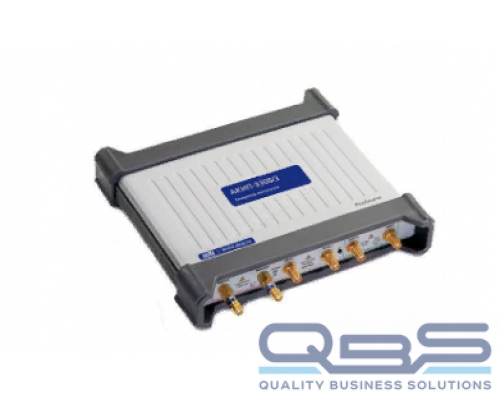

АКИП-3308/1
ИНТЕГРРОВАННЫЙ ВЫХОД
Вид выходного сигнала	Импульс с положительной или отрицательной полярность ю с возвращением к 0 В
Выходной импеданс	50 Ом
Выходной разъем	sma (f) - тип
Выходной уровень	2,5 В ... 6 В с шагом 10 мВ
Погрешность установки уровня	± 10%
Скважность	50% макс. – для выходного уровня ≤ 4 В 20% макс. - для выходного уровня > 4 В
Компенсация фазового сдвига с разрешение	Разрешение 1 пс для диапазон а ≥ 2 нс
Время нарастания	Положительный/отрицательный импульс, сглаженный (smooth) режим < 60 пс (10% ... 90%) Отрицательный импульс, быстрый ( fast ) режим < 50 пс (10% ... 90%)
Импульсные аберрации	< +20%, – 10% для первых 2 нс < ±7% до 10 нс < ±2% до ( длит. импульс. – 50 нс ) < +40%, – 10%
Время спада	< 8 нс (10% ... 90%)
ПРЕОБРАЗОВАТЕЛЬ НА ОСНОВЕ ТУННЕЛЬНОГО ДИОДА
Положительный преобразователь	Импульс с положительной полярностью и уровнем < 70 мВ
Отрицательный преобразователь	Импульс с отрицательной полярностью и уровнем < - 70 мВ
Выходной импеданс	50 Ом, ± 2 Ом
Выходной разъем	N(m) - тип
Выходной уровень	200 мВ, фиксированное значение
Погрешность установки уровня	± 25%
Компенсация фазового сдвига с разрешение	Разрешение 1 пс для диапазона ≥ 200 пс
Время нарастания	< 40 пс (10% ... 90%)
Импульсные аберрации	< ±20% для первых 2 нс < ±7% до 15 нс < ±2% до (длит. импульс. – 50 нс)
Время спада	< 8 нс (10% ... 90%)
Масса, габариты преобразователя	125 г, 80 x 28 x 25 мм
ОБЩИЕ ВРЕМЕННЫЕ ПАРАМЕТРЫ
Источник синхрозапуска	Внутренний, внешний, ручной
Джиттер относительно переднего фронта	3.5 пс СКЗ макс.
Задержка после запуска	42 нс ± 2 нс, фиксированное значение. Позволяет выполнить синхронизацию генератора с стробоскопическим осциллографом
Длительность импульса	200 нс ... 4 мкс с шагом 25 нс
Погрешность установки длительности	±10% ±50 нс
Джиттер длительности импульса	< 0,015% от длительности импульса (СКЗ)
Задержка внешнего запуска	1 мкс ... 1,3 мс с шагом 200 нс
Внутренний синхроимпульс	Установка периода: 1 мкс ... 1 с с шагом 200 нс. Погрешность установки: 0,01% ±10 нс
ВХОД ВНЕШНЕЙ СИНХРОНИЗАЦИИ
Входной импеданс	50 Ом
Входной разъем	sma (f) - тип
Макс. входной уровень	+ 16 дБм, или ± 2 В DC или AC пик
Полоса частот	1 ГГц, связь по входу DC
Фронт запуска	Нарастающий или спадающий (переключаемо)
Уровень синхронизации	- 1 В ... +1 В с шагом 1 мВ
Чувствительность	< 50 мВ пик - пик ( DC ... 100 МГц), линейное нарастание до 100 мВ пик - пик до 1 ГГц
Минимальная длительность импульса	500 пс при 100 мВ пик - пик
ВЫХОД СИГНАЛА СИНХРОНИЗАЦИИ
Вид выходного сигнала	Импульсный сигнал с фиксированными амплитудными и временными параметрами, положительная полярность, запуск по нарастающему фронту
Входной импеданс	50 Ом, ±0,5 Ом
Входной разъем	sma (f) - тип
Выходной уровень	> 700 мВ фиксировано значение, логический минимум 0 В ± < 100 мВ
Длительность импульса	500 нс, ± 100 нс
Задержка между синхроимпульсами	4 нс, ± 1 нс
Джиттер между синхроимпульсами	3 пс СКЗ, макс
Время нарастания	< 400 пс (10% ... 90%)
ОБЩИЕ ДАННЫЕ
Источник питания	Адаптер напряжения AC/DC (1,6 А, 5 В, 8 Вт)
Интерфейс	USB 2.0 (USB 1.1 и USB 3.0 совместимый)
Рабочая температура/влажность	+5…+35 °С /менее 80%
Габаритные размеры, масса	190 х 180 х 40 мм; 560 г
