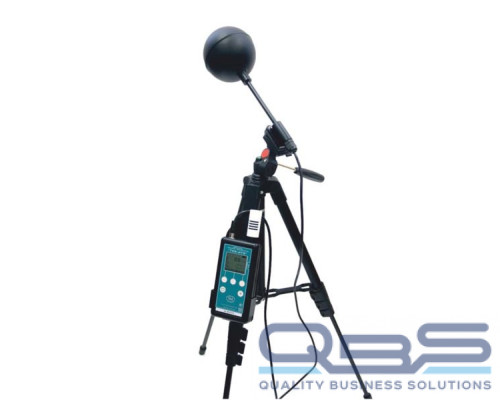

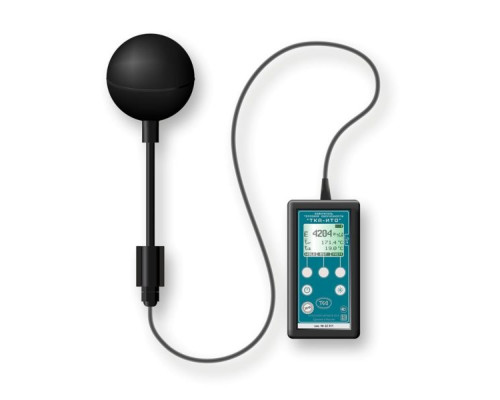

Измеритель тепловой облучённости «ТКА-ИТО»

Измеритель тепловой облучённости «ТКА-ИТО» — это прибор для измерения плотности теплового потока излучения (или интенсивности теплового облучения, энергетической освещенности, облученности) в инфракрасной области спектра, а также для оценки экспозиционной дозы теплового облучения персонала в производственных и жилых помещениях, обусловленного влиянием локальных и общих источников тепла.

Принцип действия измерителя состоит в преобразовании падающего на черный шар теплового потока в электрический сигнал, пропорциональный плотности этого потока(облученности), с последующим масштабированием и индикацией результата измерения.

Повышение температуры внутри черного шара определяет пропорциональную облученности реакцию на внешнее тепловое излучение, усреднённую по углу 4п (360°) и времени экспозиции, эквивалентную реакции тела человека на такие факторы окружающей среды, как радиационный и конвективный теплообмен. Это повышение температуры измеряется по индуцированному инфракрасному излучению от внутренней поверхности чёрного шара с помощью расположенного внутри него фотоприёмного модуля.

Фотоприёмный модуль содержит неселективный (в диапазоне длин волн от 1,5 до 20 мкм) приёмник излучения, датчик температуры корпуса модуля и схему компенсации температуры окружающей среды. Данные модуля обрабатываются микроконтроллером, и на дисплей электронного блока измерителя выводятся значения измеренной облучённости, а также производится индикация температуры внутри чёрного шара и температуры окружающей среды.

Особенности

• Прибор для измерения тепловой облучённости (от 10 до 3 500 Вт/м², абс. погр. (2,0 + 0,08xИВ) Вт/м²) полной сферой, с углом обзора до 360 градусов, что соответствует требованиям СанПиН 2.2.4.548-96.
• Внесён в Госреестр средств измерений.
• Цена включает поверку. Межповерочный интервал 2 года.
• № 57180-14 в Госреестре средств измерений РФ
• РБ 03 10 6809 20 в Госреестре СИ Республики Беларусь
• Код ТН ВЭД ЕАЭС 9027500000
• Декларация ЕАЭС N RU Д-RU.МЛ.66.В.02057 по 20.03.2022
• ТУ 4215-009-16796024-2014

Технические характеристики

Габаритные размеры

* Примечание: ИВ– значение измеряемой величины (облучённости)

Комплектация

• Измеритель тепловой облучённости “ТКА-ИТО”
• Элемент питания типа «АА» (2 шт)
• Штатив-трипод напольный высотой h=1,3 м
• Руководство по эксплуатации
• Методика поверки МП 2411-0105-2014
• Паспорт
• Сумка для прибора
• Транспортная тара
