Что это за технология

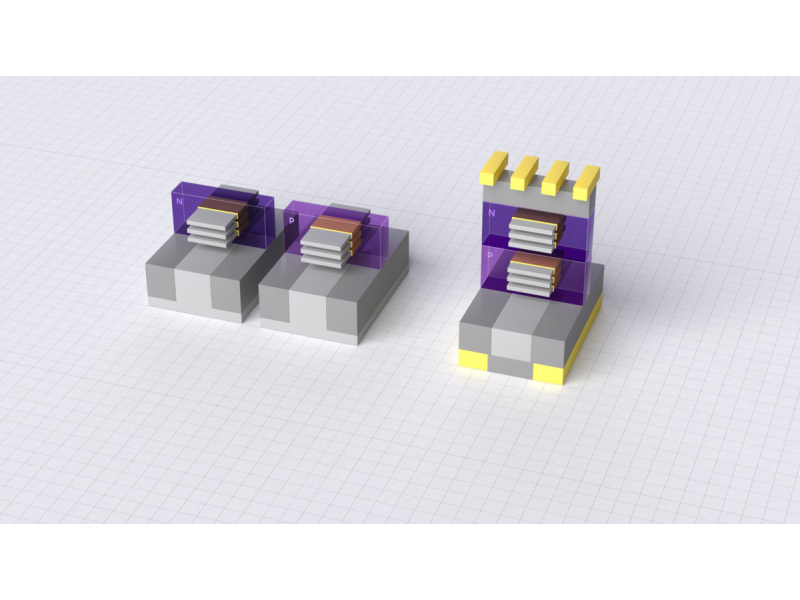

В отличие от FinFET и GAA, где каналы расположены горизонтально, 3D Stacked FET использует вертикальное наслоение нанонитей или нанооболочек. Это позволяет увеличить плотность транзисторов без уменьшения их физических размеров. В демонстрации Samsung использован шаг контакта 42 нм — один из самых малых среди известных прототипов. Технология совместима с существующими процессами литографии и травления, что упрощает её внедрение.
Ключевое преимущество — снижение энергопотребления при сохранении производительности. За счёт вертикальной интеграции удаётся уменьшить паразитные ёмкости и сопротивления. Samsung также отмечает, что 3D Stacked FET может стать основой для логических схем следующего поколения, включая SRAM и логические вентили.
Что это значит для российского рынка и закупок
Для российских интеграторов и закупщиков появление 3D Stacked FET означает, что в перспективе 3–5 лет на рынке появятся чипы с более высокой производительностью на ватт. Это критично для серверных решений, систем хранения данных и высокопроизводительных вычислений. Однако коммерческие образцы ожидаются не ранее 2027–2028 годов, так как технология требует доработки и масштабирования.
Пока Samsung продолжает выпуск GAA-транзисторов (серия 3GAE), 3D Stacked FET остаётся исследовательским проектом. Для российских заказчиков это сигнал: следить за развитием технологии, но не ждать её в ближайших поставках. В текущих закупках актуальны FinFET и GAA решения, которые обеспечивают баланс цены и производительности.
