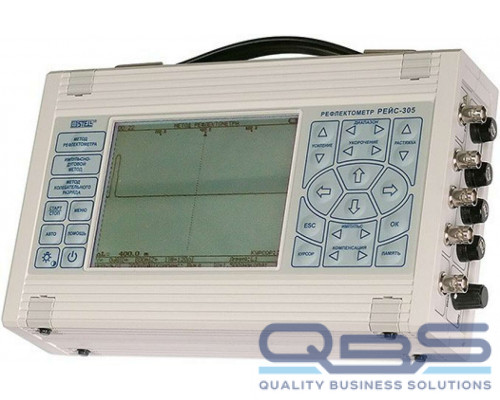

Рефлектометр СТЭЛЛ РЕЙС-305 является малогабаритным мощным цифровым рефлектометром, очень простым в применении, который разработан специально для обнаружения всех видов повреждений в силовых и других кабельных линиях. РЕЙС-305 это измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов: импульсной рефлектометрии, колебательного разряда и импульсно-дуговым методом.
Для измерения силовых кабельных линий рефлектометр РЕЙС-305 является оптимальным выбором, так как позволяет реализовать все необходимые для силовых кабельных линий методы измерения.
ВНИМАНИЕ!
Необходимо учитывать следующие особенности работы с прибором РЕЙС-305 при разных методах:
- метод рефлектометра не требует дополнительного оборудования,
- метод колебательного разряда и импульсно-дуговой метод могут быть реализованы только при совместном использовании с прибором РЕЙС-305 дополнительного оборудования.
Например, для метода колебательного разряда необходимы: источник высокого напряжения, ударный генератор, устройство подключения в кабельной линии.
Для импульсно-дугового метода необходимо устройство формирования короткой дуги и некоторые другие устройства.
Информацию о присоединительных устройствах (устройствах подключения к линии для разных методов измерения) уточняйте у менеджера.
Особенности СТЭЛЛ РЕЙС-305
- РЕЙС-305 - это фактически три прибора в одном корпусе: мощный импульсный рефлектометр, измеритель расстояния до места дефекта кабеля методом колебательного разряда, измеритель по импульсно-дуговому методу
- Низкая инструментальная погрешность измерения: не более 0,2%
- Особое удобство и простота применения за счет возможности простого перехода от одного метода измерения к другому и за счет прямого (без меню) управления всеми основными параметрами прибора
- Высокая разрешающая способность за счет специальной формы зондирующего импульса
- Наглядность измерений за счет отображения рефлектограмм, режимов измерения, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек) и подсветкой
- Возможность регулировки яркости и контрастности изображения
- Отведение большей части экрана под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм
- Три входа для одновременного подключения трех линий (трех жил кабеля)
- Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм
- Возможность работы при недостаточной освещенности
- Выход на компьютер
- Питание: от встроенных аккумуляторов, промышленной сети 85...265 В частотой 47...63 Гц или бортовой сети автомобиля 11...15 В
- Небольшое энергопотребление, наличие режима энергосбережения
- Наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку
- Высокая надежность, прочный пластмассовый корпус
- Широкий диапазон рабочих температур: от –10 до +50 °С
- Удобная складывающаяся ручка для переноски. Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях
- Небольшой вес: 2 кг
Комплект поставки
| Рефлектометр РЕЙС-305 (с первичной поверкой) | ШМИЯ.411719.004 | 1 шт. |
| Кабель соединительный (длина 2 м) | ШМИЯ. 685661.001 | 3 шт. |
| Кабель синхронизации (длина 2 м) | ШМИЯ. 685661.008 | 1 шт. |
| Кабель присоединительный | ШМИЯ. 685661.002 | 1 шт. |
| Кабель питания вспомогательный 12 В | ШМИЯ. 685612.010 | 1 шт. |
| Кабель поверки | ШМИЯ.685661.006 | 1 шт. |
| Кабель связи с компьютером | ШМИЯ.685611.002 | 1 шт. |
| Предохранитель ВП2Б-1В 0,25 А 250 В | ОЮ0.481.005 ТУ | 4 шт. |
| Предохранитель ВП2Б-1В 1 А 250 В | ОЮ0.481.005 ТУ | 1 шт. |
| Сумка для переноски | ГОСТ 28631-90 | 1 шт. |
| Руководство по эксплуатации | ШМИЯ.411719.004РЭ | 1 шт. |
| Формуляр | ШМИЯ.411719.004ФО | 1 шт. |
| Программа РЕЙД-7 | 1 шт. | |
| Блок питания-зарядки | ШМИЯ.435114.008 | 1 шт. |
Технические характеристики СТЭЛЛ РЕЙС-305
| Режим "МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
| Коэффициент укорочения |
|
| Зондирующие сигналы | импульс 7 В...25 В, длительность 12,5 нс...30 мкс |
| Выходное сопротивление | 25...1000 Ом, с отображением величины на экране |
| Инструментальная погрешность измерения расстояния | не более 0,2 % |
| Система отсчета | при помощи двух вертикальных курсоров: нулевого и измерительного |
| Режимы измерения |
|
| Растяжка | возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза (в зависимости от диапазона измерения) |
| Память |
|
| Отстройка от аддитивных помех и шумов | усреднение посредством цифрового накопления |
| Отстройка от синхронных помех |
|
| Отображение информации |
|
| Экран |
|
| Питание |
|
| Условия эксплуатации | по ГОСТ 22261-94, диапазон рабочих температур от -10 до +55 °С |
| Габаритные размеры | 275 х 160 х 65 мм |
| Масса (с учетом встроенных аккумуляторов) | 2 кг |
| Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
| Максимальная амплитуда входных сигналов | 50 В |
| Входное сопротивление по волновому входу | 2 кОм |
| Инструментальная погрешность измерения расстояния | не более 0,2 % |
| Способы запуска запоминающего устройства |
|
| Частота дискретизации | 160 МГц |
| Подключение к линии (при методе колебательного разряда) | через присоединительное устройство по напряжению или по току |
| Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
| Инструментальная погрешность измерения расстояния | не более 0,2 % |
| Диапазон амплитуд входных сигналов (периодических и однократных) на входе | 0,002 - 50 В (без присоединительного устройства напряжения) |
| Частота дискретизации входного сигнала | 160 МГц |
| Виды запуска | автоматический, однократный, ручной |
| Усиление | от –12 до 60 дБ |
Основные функции СТЭЛЛ РЕЙС-305
Метод импульсной рефлектометрии
Позволяет надежно и точно определить длину линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и т.п.).
Применение СТЭЛЛ РЕЙС-305
- Поиск мест повреждений в силовых кабельных линиях - тремя методами, в других кабельных линиях - по крайней мере одним методом - методом импульсной рефлектометрии
- Особо эффективное использование в электротехнических кабельных лабораториях
- Эксплуатация линий электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов
- Паспортизация кабельных линий
- Диагностика состояния кабельных линий, в том числе посредством определения "мерцающих" повреждений
- Эксплуатация различных кабельных линий во всех отраслях народного хозяйства
- Производство и торговля кабелями
