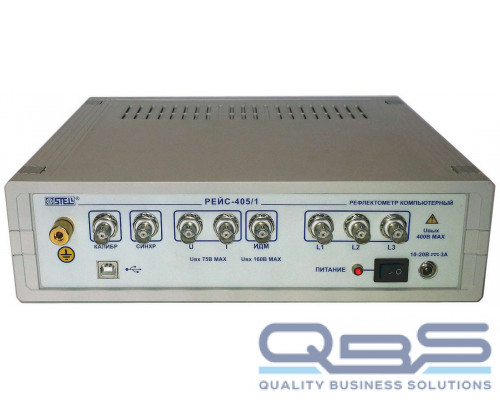

Мощный и компактный компьютерный рефлектометр СТЭЛЛ РЕЙС-405/1 применяется для определения мест повреждений в силовых кабельных линиях. Рефлектометр высокоэффективен при использовании в составе электротехнической лаборатории.
Особенности СТЭЛЛ РЕЙС-405/1
- РЕЙС-405/1 является измерительной системой, которая объединяет в себе 4 измерительных прибора:
- рефлектометр для металлических кабельных и воздушных линий,
- измеритель сопротивления изоляции,
- измеритель по импульсно-дуговому методу,
- измеритель по методу колебательного разряда
- Рефлектометр предназначен для использования в комплекте с компьютером, в составе электроизмерительных лабораторий для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях. Данный рефлектометр может быть также использован для измерения и других типов линий с металлическими проводниками
- В электроизмерительной лаборатории данный рефлектометр может быть использован как постоянно-встроенный прибор
- Управление рефлектометром осуществляется от внешнего (управляющего) компьютера по интерфейсу USB. Управляющим компьютером может быть как обычный ноутбук, так и специализированный панельный компьютер под управлением ОС Windows версий от Windows ХР до Windows 10
- Минимальное разрешение экрана 1024x768 (рекомендуется 1280x1024)
- Интерфейс программы управления позволяет использовать не только клавиатуру и мышь, но и тачскрин панельного компьютера
- Простой, интуитивно-понятный интерфейс
- Прямое управление параметрами
Особенности применения СТЭЛЛ РЕЙС-405/1
- Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства
- Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора
Комплект поставки
- Рефлектометр компьютерный СТЭЛЛ РЕЙС-405/1 - 1 шт.
- Кабель присоединительный (2 метра) - 3 шт.
- Кабель присоединительный (3 метра) - 3 шт.
- Тройник (для поверки) - 1 шт.
- Нагрузка (для поверки) - 1 шт.
- Сетевой адаптер - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Формуляр - 1 шт.
ВНИМАНИЕ! Управляющий компьютер в комплект поставки не входит.
Технические характеристики СТЭЛЛ РЕЙС-405/1
| Режим "МЕТОД РЕФЛЕКТОМЕТРА" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | минимальный диапазон: 250 м |
| максимальный диапазон: 250000 м | |
| Коэффициент укорочения: | установка или измерение в пределах 1,00. .7.00 |
| встроенная таблица | |
| Зондирующие сигналы | амплитуда 25 В...120 В |
| длительность от 100 нс до 300 мкс | |
| Выходное сопротивление | 10... 1000 Ом, программно-регулируемое, с отображением величины на экране |
| Инструментальная погрешность измерения расстояния | не более 0,1 % |
| Система отсчета расстояния | при помощи вертикальных курсоров |
| Режимы измерения | прямой - считывание и отображение текущей рефлектограммы по любому из входов: вход L1, вход L2, вход L3 |
| сравнение - наложение двух или трёх рефлектограмм (вход-вход вход-память, память-память, входы L1-L2-L3) | |
| раздельный - зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3) | |
| разность - отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память) | |
| Растяжка | возможность растяжки выбранного участка рефлектограммы |
| Память | возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти |
| Отстройка от аддитивных помех и шумов | усреднение посредством цифрового накопления, фильтрация сигналов |
| Отстройка от синхронных помех | при считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля) |
| при цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля) | |
| Эквивалентная (эффективная) частота дискретизации | 32 ГГц |
| Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | минимальный диапазон: 250 м |
| максимальный диапазон: 250000 м | |
| Максимальная амплитуда входных сигналов | 50 В |
| Входное сопротивление по волновому входу | 300 Ом |
| Инструментальная погрешность измерения расстояния | не более 0,1 % |
| Усиление | от -18 до +74 дБ |
| Режимы работы | просмотр линии |
| ожидание разряда | |
| автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти) | |
| Частота дискретизации | 200 МГц |
| Подключение к линии (при методе колебательного разряда) | через присоединительное устройство по напряжению или по току |
| Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | минимальный диапазон: 250 м |
| максимальный диапазон: 250000 м | |
| Диапазон амплитуд входных сигналов (периодических и однократных) на входе | 0,002 ... 120 В (без присоединительного устройства напряжения) |
| Инструментальная погрешность измерения расстояния | не более 0,1 % |
| Усиление | от -18 до +74 дБ |
| Режимы работы | просмотр линии |
| ожидание разряда | |
| автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти) | |
| Источник синхронизации | внутренняя и внешняя (сигнал синхронизации принимается на соответствующем входе) |
| Частота дискретизации | 200 МГц |
| Режим "МЕТОД ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ" | |
| Минимальное измеряемое сопротивление | не более 1 кОм |
| Максимальное измеряемое сопротивление | не менее 1 ГОм |
| Измерительное напряжение | 400 В |
| Инструментальная погрешность измерения | не более 5% |
| Режимы измерения | L1-L2, L1-L3, L2-L3, L1-броня, L2-броня, L3-броня |
| Общие характеристики | |
| Связь с компьютером | USB 2.0 Hi-speed |
| Питание | сеть переменного тока 100...240 В, 50...60 Гц |
| сеть постоянного тока 10...20 В | |
| Условия эксплуатации | от +5 до +40 °С |
| Габаритные размеры (ШхВхГ) | 270 х 300 х 77 мм |
| Масса | 3,5 кг |
