Tempo 711К - тестовый набор для обслуживания абонентских телефонных линий и внутриобъектовой кабельной инфраструктуры. Он позволяет прозвонить кабельные пары в муфте или распределительной коробке, найти нужный порт на кроссе а также отобрать "свой кабель" из пучка.
Конструктивно, 711K состоит из тонального генератора 77GX, индуктивного щупа 200EP-G и удобного чехла с посадочными местами для каждой из комплектующих и креплением на пояс монтажника.
Благодаря усовершенствованной конструкции генератора, все органы его управления вынесены на переднюю панель. Он имеет два режима мощности, позволяет подать в линию три разновидности тонального сигнала, определить полярность двух телефонных линий, состояние линии, наличие постоянного или переменного (звонкового) напряжения в паре. Кроме того, генератор позволяет организовать канал служебной связи по отключенной от АТС линии, для чего подает в нее напряжение для питания микрофона телефонной трубки величиной 5,5 В.
Индуктивный щуп 200EP-G имеет разъем для подключения телефонной гарнитуры и тестовой телефонной трубки, светодиод для подсветки рабочего пространства и регулятор громкости. И генератор и индуктивный щуп питаются от 9 -ти вольтовой батареи типа "Крона" и для экономии заряда оснащены функцией отключения при бездействии.
Принцип работы тестового набора Tempo 711К:
Для "прозвонки" линии требуется два проводника. Это могут быть две жилы или жила и экран кабеля. С помощью крокодилов или модульного разъема (RJ) генератор подключается к тестируемой линии. Он посылает в линию сигнал определенной частоты. На обратном конце линии с помощью антенны - щупа, прикасаясь по очереди ко всем парам/кабелям, определяется максимальный уровень сигнала. На проводнике, в который был подан сигнал генератора, уровень принимаемого сигнала будет намного выше чем на соседних (незначительные наводки будут распространяться по всем рядом проходящим жилам). Если сигнал генератора подан между экраном и всеми (соединенными вместе) жилами кабеля, то индуктивный щуп позволяет выполнить трассировку такого кабеля за фальш стеной, или идентифицировать его в пучке.
Технические характеристики Tempo 711K
| Параметр генератора | Значение |
| Частота выходного сигнала (номинально) | 874/984 Гц +/- 1% |
| Мощность выходного сигнала (при 600 Ом) |
|
| Частота подачи сигнала (трель) |
|
| Выходное напряжение для питания микрофона тестовой телефонной трубки и организации канала связи по отключенной от АТС линии (при 600 Ом) | разговорное напряжение 5,5В DC |
| Количество линий, в которых одновременно может определяться полярность |
|
| Определение состояния линии | да |
| Определение целостности цепи (короткого замыкания) | да |
| Определение наличия постоянного напряжения в линии | да |
| Определение наличия переменного (звонкового) напряжения в паре | да |
| Защита от напряжения в линии (при 600 Ом) | 60В DC |
| Элемент питания | 9В (Крона) |
| Время работы от батареи | 100 часов |
| Автоматическое отключение | после 4 часов |
| Габариты | 101 х 41 х 38 мм |
| Вес: | 0,13 кг |
| Температура эксплуатации | от 0 до 50°С |
| Температура хранения | от -50 до 75°С |
| Относительная влажность | 80% |
| Высота над уровнем моря | 2000 м (максимальная) |
| Параметр индуктивного щупа | Значение |
| Усиление | 30 дБ |
| Входное сопротивление: | 100 МОм |
| Сопротивление металлического наконечника щупа (минимально) | 0 Ом |
| Сопротивление пластикового наконечника щупа (минимально) | 300 Ом |
| Характеристики разъема подключения телефонной гарнитуры | 3,5 мм; стерео; 8 Ом |
| Элемент питания | 9В (Крона) |
| Время работы от батареи | 50 часов |
| Габариты | 231 х 55 х 28 мм |
| Вес | 145 гр. |
| Температура эксплуатации | от 0 до 50°С |
| Относительная влажность | 80% |
| Высота над уровнем моря | 2000 м |
Основные функции Tempo 711K
- найти нужную пару или жилу в проводе (UTP/FTP)
- отобрать "свой" провод из пучка других
- определить порт на патч-панеле который соответствует определенной розетке
- проверить полярность линии на двух воходах сразу
- подать напряжение для питания микрофона телефонной трубки
Функции генератора Tempo 77GX:
- определение полярности линии
- три переменых типа звукового сигнала
- разъемы типа "крокодил" и модульный разьем RG-11
- защиту по напряжению 60B
- переключатель подачи тона вынесенный на корпус генератора, что значительно упрощает его использование

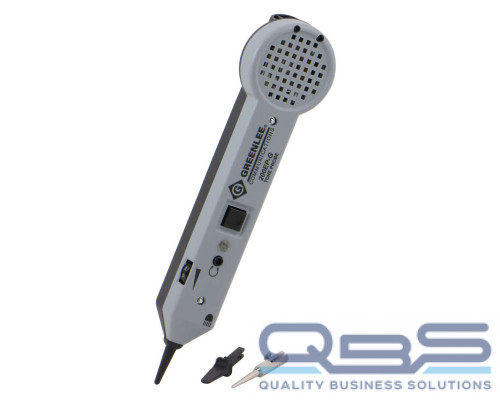

Функции индуктивного щупа Tempo 200EP-G:
- регулятор чувствительности приемника;
- высокий коэффициент усиления принимаемого сигнала;
- светодиодная и звуковая индикация уровня принимаемого сигнала;
- два сменных пластиковых наконечника (острый и плоский) позволяющих избежать замыкания жилы на жилу при идентификации пары;
- дополнительный металлический сменный наконечник, обеспечивающий максимальную чувствительность при сортировки жил;
- встроенный фонарик для работы в условиях плохой освещенности;
- разъем для подключения тестовой телефонной трубки и телефонной гарнитуры.
Принцип работы тестового набора для отбора кабеля:
Для "прозвонки" пары на удаленном конце кабеля, необходимо:
- Черный провод генератора подключить к экрану (оболочке) кабеля;
- Красный провод генератора подключить к паре, которую необходимо идентифицировать на удаленном конце кабеля;
- Включить генератор в положение "Tone"
- Развести пары на удаленном конце кабеля на максимально возможное расстояние друг от друга. Увеличение расстояния между парами приведет к уменьшению взаимных наводок и уменьшению вероятности ошибочного определения пары.
- Включить индуктивный щуп и поочередно поднести его наконечник к каждой из пар кабеля на удаленной его стороне. Наиболее мощный сигнал будет наблюдаться при приближении щупа к паре, в которую был подан сигнал генератора. Если сигнал хорошо слышен на всех парах - следует уменьшить громкость щупа и повторить измерение.
Видео: Поиск скрытой проводки при помощи индуктивного щупа Tempo
Видео: Отбор кабельных пар на удаленном конце кабеля
