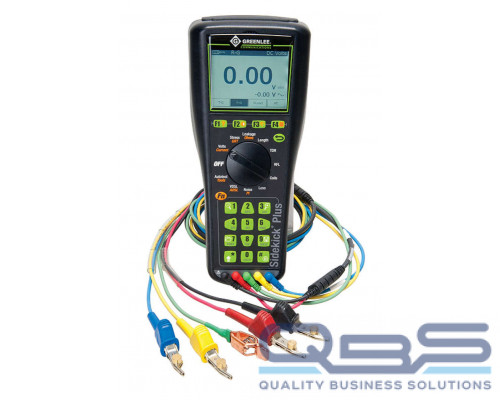

Tempo Sidekick Plus 1155-5012 - Анализатор DSL (Impulse Noise, Step TDR, Wideband, bonding VDSL/ADSL)

Tempo Sidekick Plus 5012 – это универсальный анализатор сети доступа, который способен упростить диагностику медных линий и сделать работу инженера максимально комфортной.

Модель Sidekick Plus 5012 ориентирована на диагностику комплексных повреждений абонентской линии и подготовку ее к внедрению DSL технологии (в том числе и по технологии Bonding и Vectoring)

Она способна выявить и локализовать все кабельные повреждения не зависимо от места их возникновения, измерить уровень внешних наводок, шумов и затухания в широком частотном диапазоне.  Опираясь на результаты исследования медной линии и параметры реально сформированного совместно с DSLAM канала передачи данных, Sidekick Plus 5012 позволяет легко устранить неисправности и обеспечить бесперебойную работу цифровой абонентской линии.

Высококачественное исполнение и оптимально подобранные функциональные возможности, делают  Tempo Sidekick Plus идеальным решением для инсталляции и обслуживания сети доступа на базе xDSL технологий.

Реализация переключения режимов измерений при помощи механического переключателя и русскоязычное меню обеспечивают простоту и удобство эксплуатации Sidekick Plus. Причем режимы работы расположены в порядке их использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля.

Анализатор Tempo Sidekick Plus выполняет измерение:

• Постоянного и переменного напряжения в линии
• Тока шлейфа между АВ, АС, ВС.
• Сопротивления изоляции и сопротивления шлейфа
• Емкость пары АВ, АС, ВС
• Сопротивления заземления.
• Затухания сигнала.
• Уровня наведенных шумов
• Анализирует спектр сигнала и шума в частотном диапазоне до 35 МГц
• Анализирует импульсные шумы в частотном диапазоне до 30 МГц
• Оценивает длину кабеля, используя погонное значение емкости

Для сокращения времени локализации повреждений и оперативного восстановления работоспособности линии в анализаторе Tempo Sidekick Plus предусмотрено:

• Автоматическое тестирование параметров нажатием одной кнопки
• Комплексный анализ линии на предмет наличия повреждений и переходных помех и пригодности ее к использованию (Stress Test)
• Счетчик Пупиновских катушек
• Импульсный рефлектометр для локализации:
  • Низкоомного короткого замыкания между жилами пары и между каждой из жил и землей
  • Плохого контакта в муфте
  • Обрыва жилы или пары
  • Параллельного отвода
  • Пупиновской катушки
  • Замокшего участка в кабеле
  • Плавающих повреждений (кратковременного замыкания или пропадания контакта)
• Шаговый рефлектометр - измерительный прибор, использующий инновационный подход к измерениям. С его помощью еще проще локализуются такие повреждения как параллельный отвод, перепутанные пары и жилы, места с повышенными переходными наводками. Кроме того, он не имеет «мертвой зоны», что позволяет использовать его даже для измерения коротких участков кабеля в помещении абонента
• Кабельный мост. Удобный инструмент для диагностики:
  • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
  • Обрыва пары, жилы или оболочки
  • Повышенного контакта в муфте

Сервисные функции анализатора Tempo Sidekick Plus

• Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар. (Для трассировки и отбора пар в комплекте с Sidekick Plus может быть использован индуктивный щуп)
• Генератор опорного сигнала для измерения затухания: мощность от +14 до –20 dBm; частотный диапазон 200 Гц  -  4,4МГц

• Опция имитации абонентского ADSL и VDSL модема (на обратном конце необходимо подключение линии к DSLAM). В этом режиме анализатор отображает следующие характеристики сформированного канала передачи данных:
  • Текущая скорость соединения
  • Максимальная скорость соединения
  • Пропускная способность
  • Соотношение «сигнал/шум»
  • Мощность сигнала
  • Затухание сигнала
  • Задержка сигнала
  • Отображение ошибок и сигналов тревоги
  • Построение графика соотношения бит/тон, сигнал/шум
  • Проведение тестирования высокого уровня (Ping, трассировка маршрута HTTP и FTP)
• Калькулятор, при помощи которого можно вычислить длину кабеля, имея измеренное сопротивление шлейфа и учитывая температуру окружающей среды и параметры кабеля.
• Справочник кабелей
• Телефонная книга
• Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
• Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);
•  Предоставление результатов измерений в аналоговом и цифровом виде

• Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС)
• Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС)
• Результаты тестирования могут быть перенесены на ПК и использоваться для составления паспорта линии.

Технические характеристики анализатора DSL Tempo Sidekick Plus 1155-5012 (Impulse Noise, Step TDR, Wideband, VDSL/ADSL)

Режимы работы анализатора Tempo Sidekick Plus 5012

Анализатор Sidekick Plus имеет множество режимов работы, которые расположены в порядке их предпочтительного использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля или провести диагностику кабеля в ручном режиме.

• Volts. Измерение постоянного и переменного напряжения в линии
• Current. Измерение тока шлейфа между АВ, АС, ВС.
• Stress Test. Уникальный режим, в котором производится комплекс измерений и оценивается общее состояние линии и пригодность ее для работы.

Stress Test позволяет диагностировать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением. Принцип действия его построен на подаче в линию специального сигнала который вызывает в месте неоднородности (повреждения) шум (Стрессовый шум). По уровню стрессового шума Sidekick Plus и оценивает общее состояние медной линии.
