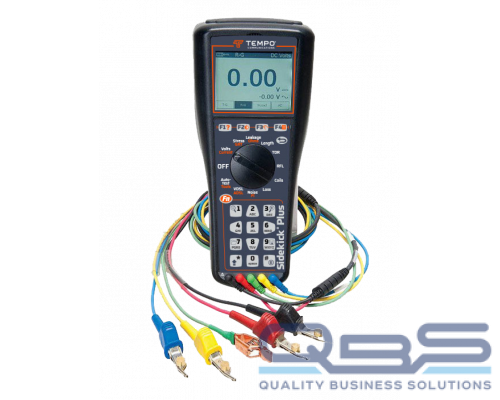

Tempo Sidekick Plus 5019 – это простой и удобный анализатор медной сети доступа. Он имеет широкие функциональные возможности в базовой комплектации и возможность их расширения при помощи программных опций:
- опция тестирования IPTV
- опция кабельного моста
- опция шагового рефлектометра (step TDR) - аналог кабельного тестера для СКС.
- опция измерения сопротивления заземления
- опция измерения импульсного шума
- опция ADSL/VDSL Bonding
- опция измерителя оптической мощности
- и др.
Функциональные возможности анализатора Tempo Sidekick Plus 5019
- Функция автоматического тестирования, сохранение результатов в память устройства
- Связь с ПК для выгрузки результатов измерений и формирования отчета
- Измерение постоянного и переменного напряжения и тока
- Измерение сопротивления шлейфа и изоляции
- Измерение емкости и определение длины кабеля по емкости
- Измерение шумов и наводок от сети электропитания
- Определение затухания и асимметрии
- Анализ спектра
- Подача тонального сигнала для трассировки, отбора пар и определения затухания
- Определение и локализация пупиновских катушек
- Тестирование ADSL/VDSL каналов
- Локализация повреждений при помощи импульсного рефлектометра
- Функция идентификации вызывающего абонента (Caller ID) с отображением имени
- Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID)
- Предоставление результатов измерений в аналоговом и цифровом виде
Технические характеристики анализатора DSL Tempo Sidekick Plus 1155-5019
Параметр | Значение | |
Постоянное напряжение | Диапазон | 0-300 В |
Разрешение | 0-10В = 001В; 10-300В =0,1В | |
Погрешность | ±3% | |
Переменное напряжение | Диапазон | 0-250 В |
Разрешение | 0-10В = 001В; 10-250В =0,1В | |
Погрешность | ±3% | |
Частотный диапазон | 40Гц-70Гц | |
Стресс тест | Диапазон | 0 - 82 dBrnC* |
Разрешение | 0.1 dBrnC* | |
Погрешность | ±5 dBrnC* общая; ±2 dBrnC в диапазоне 10-50 dBrnC * | |
Сопротивление изоляции | Диапазон | 0 – 999 МОм |
Разрешение | 1кОм-1МОм=1кОм; 1МОм-10МОм=10кОм; 10МОм-100МОм = 100кОм; 100МОм -999 МОм = 1МОм | |
Погрешность | ±3% | |
Сопротивление шлейфа | Диапазон | 0 - 100 МОм |
Разрешение | 0-99Ом =0,1 Ом; 100Ом-100Мом=4 Ом | |
Погрешность | ±3% | |
Сопротивление заземления | опция (приобретается отдельно) | |
Ток шлейфа | Диапазон | 0-110 мА |
Разрешение | 0-10мА = 001мА; 10-100мА =0,1мА; более 100мА=1мА | |
Погрешность | ±2% | |
Определение длины линии по емкости | Диапазон | 0 - 100 км |
Разрешение | 0-30м =0,3м; 30м-6км =4м; 6км -30км=4м | |
Погрешность | 0-30м =5%; 30м-6км =4%; 6км -30км=10% | |
Счетчик Пупиновских катушек | Количество | До 5-ти |
Суммарные шумы (Circuit Noise) | Диапазон | 0 – 90 dBrnC * (для фильтра С типа); |
| Опция (для фильтров типа E, F, G, V9, V17 & V35) | ||
Разрешение | 0.1 dBrnC * | |
Погрешность | ±2 dBrnC * | |
Продольный шум | Диапазон частот | 300Гц – 4,4МГц |
| Продольный баланс | +100 dB ... +20 dB | |
Анализатор спектра | Диапазон частот | До 30 МГц |
| Уровень шума с фильтром типа С | +90 ... 0 dBrnC | |
| Уровень шума с фильтром типа E, F, G, V9, V17 & V35 | Опция (приобретается отдельно) | |
| Уровень наводок от сети электропитания с фильтром типа С | +110 ... 30dBrnC | |
| Уровень наводок от сети электропитания с фильтром типа G | Опция (приобретается отдельно) | |
Влияние сетей электропитания | Диапазон | 30 – 110 dBrnC * (для фильтра С типа) |
| Опция (для фильтра типа G) | ||
Разрешение | 0.1 dBrnC * | |
Погрешность | ±2 dBrnC * | |
Частота | До 4 кГц | |
Суммарные потери | 4 кГц (600 Ом) | - 70 дБм |
8,8 МГц (75 Ом, 100 Ом, 135 Ом) | Опция (приобретается отдельно) | |
Импульсный рефлектометр | Диапазон | До 10км |
Шаговый рефлектометр | Опция (приобретается отдельно) | |
Кабельный мост | Опция (приобретается отдельно) | |
Тональный сигнал для трассировки | Диапазон частот | 500 – 3500 Гц |
Эталонный сигнал для измерения затухания | Диапазон частот | 500 Гц до 20 кГц (расширение диапазона до 4,4 МГц - опция) |
Уровень | От 14 до –20 dBm | |
Импульсные шумы | Опция (приобретается отдельно) | |
ADSL/VDSL vectoring (числовые значения и графики) | Максимальная и текущая скорость Пропускная способность Соотношение "Сигнал/шум" Мощность сигнала Затухание сигнала Задаржка сигнала Счетчик количества ошибок Индикатор сигнала тревоги График соотношения "бит/тон" Измерение времени отклика удаленного устройства (PING) Трассировка маршрута | |
| ADSL/VDSL Bonding | Опция (приобретается отдельно) | |
| Уровень транспорта | PPPoE, Bridged Mode | |
| Уровень IP | Ping, HTTP & FTP | |
Способ подключения к линии | Крокодилы, RJ-45 | |
Разрешение дисплея | 320 x 240 | |
Язык меню | Русский | |
Память | 400 результатоа «Автотест» а также рефлектограммы и Пупиновские катушки | |
Порт для связи с ПК | USB, RS-232 | |
Допустимая влажность воздуха окружающей среды | До 80% без конденсации | |
Диапазон рабочих температур | От -18 до +50oС | |
Питание | 3 Li-ion аккумулятора или сеть 220В 50Гц | |
Альтернативное питание | 6 батареек типа АА | |
Время работы от аккумулятора | 8 часов | |
Габариты | 279 x 121 x 76 мм | |
Вес | 1,4 кг | |
*dBrnC (dB ratio/noise C) где: (дБ) - логарифмическая единица уровней, затуханий и усилений ratio – сигнал; noise –шум; C – тип фильтра (700 - 3000 Гц) Значение, полученное в dBrnC легко пересчитывается в дБм и Вт: 90dBrnC = 0дБм =1мВт измеренное на частоте 1кГц | ||
Режимы работы анализатора Tempo Sidekick Plus 5019
Анализатор Sidekick Plus имеет множество режимов работы, которые расположены в порядке их предпочтительного использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля или провести диагностику кабеля в ручном режиме.
- Volts. Измерение постоянного и переменного напряжения в линии
- Current. Измерение тока шлейфа между АВ, АС, ВС.
- Stress Test. Уникальный режим, в котором производится комплекс измерений и оценивается общее состояние линии и пригодность ее для работы.
Stress Test позволяет диагностировать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением. Принцип действия его построен на подаче в линию специального сигнала который вызывает в месте неоднородности (повреждения) шум (Стрессовый шум). По уровню стрессового шума Sidekick Plus и оценивает общее состояние медной линии.
- Leakage. Сопротивление изоляции и сопротивление шлейфа
- Length. Измеряется длина кабеля, используя погонное значение емкости
- TDR (Импульсный рефлектометр). Позволяет локализовать в кабеле следующие типы повреждений:
- Низкоомное короткое замыкание между жилами пары и между каждой из жил и землей
- Плохой контакт в муфте
- Обрыв жилы или пары
- Параллельный отвод
- Пупиновская катушка
- Вода в кабеле
- Плавающие повреждения (кратковременное замыкание или пропадание контакта)
Для безошибочной диагностики вышеуказанных повреждений, в рефлектометре предусмотренные следующие режимы работы:
- Измерение пары «А»
- Измерение пары «В»
- Одновременное измерение пары «А» и «В» с возможностью их наложения и сравнения
- Вычитание рефлектограммы пары «А» из рефлектограммы пары «В» (дифференциальный режим). Применяется в случае локализации повреждения пары в условиях высоких помех, например в случае замокшего кабеля. Составляющая помех в таком случае одинаковая на всех парах. И при вычитании, она исчезает, давая возможность проанализировать «чистую» рефлектограмму.
- Coils (Счетчик Пупиновских катушек) - Используется совместно с рефлектометром для подсчета Пупиновских катушек и локализации их местоположения.
- Loss - Измеритель затухания сигнала.
- Noise, PI (Анализатор шумов и влияния сетей электропитания) – Измерение уровня наведенных шумов. Кроме численного значения существует возможность графического представления.
- ADSL/VDSL – Анализатор имитирует абонентский модем и способен измерить следующие характеристики организованного совместно с DSLAM канала:
- Текущую скорость соединения
- Максимальную скорость соединения
- Пропускную способность
- Соотношение «сигнал/шум»
- Мощность сигнала
- Затухание сигнала
- Задержку
- Отображает ошибки и сигналы тревоги
- Строит график соотношения бит/тон, сигнал/шум
- Тесты высокого уровня, такие как Ping, трассировка маршрута HTTP и FTP
- Tone (генератор)
- Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар.
- Генератор опорного сигнала для измерения затухания: мощность от +14 до –20 dBm; частотный диапазон от 200Гц до 20 кГц
- Autotest (Автотест) - Позволяет одним нажатием провести анализ всех параметров, исключая рефлектометрические и мостовые измерения, сопротивление заземления и импульсный шум.
