NetAlly AIRCHECK-G2-KIT – это расширенный комплект анализатора Wi-Fi сетей AIRCHECK-G2 за счет добавления направленной антенны, адаптера питания от автомобильного прикуривателя и защитного чехла.
Анализатор AirCheck G2 позволяет провести детальную диагностику беспроводных сетей в диапазонах 2,4 ГГц и 5 ГГц, выявить неправильно настроенные точки доступа, идентифицировать источники помех, несанкционированные точки доступа и другие угрозы безопасности сети. А входящая в состав комплекта AIRCHECK-G2-KIT направленная антенна позволяет существенно упростить локализацию физического местонахождения источников помех, несанкционированных точек доступа и клиентских устройств.
Благодаря модулю 802.11ac 3x3 анализатор AirCheck G2 поддерживает стандарты 802.11a/b/g/n/ac/ax. А встроенная во все модели по умолчанию новая функция AirMapper, позволяет тестеру NetAlly AirCheck G2 также проводить обследования сетей и составлять тепловые карты. Также анализатор имеет встроенный инструмент тестирования Ethernet и PoE.
AirCheck G2 – это обновленная и усовершенствованная модель ранее популярного тестера AirCheck от Fluke Networks. Новый тестер стал еще более компактным и удобным в использовании, он имеет большой 5” цветной сенсорный экран и всего одну кнопку для включения. Прибор адаптирован для работы одной рукой, по аналогии с современными сенсорными телефонами. Специальный облачный сервис Link-Live позволяет хранить все результаты тестирований в личном кабинете пользователя, для удобного дальнейшего анализа и печати отчетов.
Ключевые особенности WiFi анализатора NetAlly AirCheck G2
- поддержка всех распространенных стандартов Wi-Fi (включая 802.11ax);
- проведение обследования Wi-Fi сети, отображение тепловых карт ключевых показателей производительности (приложение AirMapperTM Site Survey);
- функция автоматического тестирования по заданому сценарию с автоматической выгрузкой результатов в облачное хранилище link-Live;
- квалификация покрытия и производительности WiFi сети при помощи приложения AirMapper и сервиса link-Live;
- определение перегруженности сетей или каналов;
- тестирование производительности Wi-Fi сети (требуется iPerf v3.1 и выше);
- возможность установки порогов для измеряемых величин и получение результата в виде "прошел / не прошел";
- идентификация помех в каналах, на частотах 2,4 ГГц и 5 ГГц;
- классификация не Wi-Fi устройств вносящих помехи;
- получение информации о всех Wi-Fi сетях, точках доступа, клиентских устройствах, источниках помех;
- функция поиска физического расположения выбранной точки доступа, клиентского устройства или источника помех;
- тестирование роуминга в Wi-Fi сети;
- поддержка авторизации через "Captive Portal";
- анализ перекрывающихся каналов;
- определение качественных параметров подключения к точке доступа;
- контроль несанкционированных точек доступа с помощью ACL классификатора;
- поиск несанкционированных точек доступа;
- возможность тестирования медной Ethernet линии (PoE, DHCP, DNS, шлюз, VLAN, CDP/LLDP/EDP);
- синхронизация с облачной службой Link-Live для хранения и совместной работы с результатами измерений;
- автоматическая отправка отчетов в бесплатное облачное хранилище и на email пользователя;
- возможность сохранения сессии в PCAP;
- возможность создания разных пользовательских профилей (сценариев проведения измерений).
Видео обзор NetAlly AirCheck G2
Видео обзор функции AirMapper для обследования WiFi сети

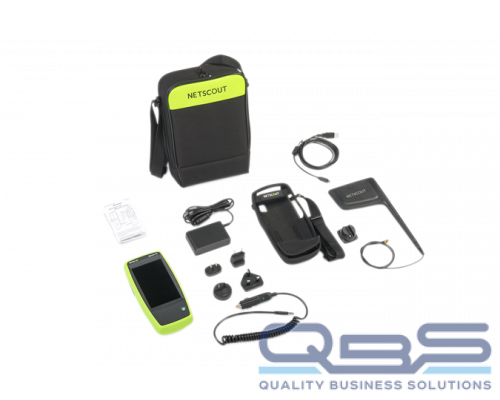

Комплектация набора AIRCHECK-G2-KIT:
- тестер AIRCHECK-G2 с аккумулятором – 1 шт.
- направленная антенна – 1 шт.
- клипса для направленной антенны – 1 шт.
- блок питания – 1шт
- адаптер питания от автомобильного прикуривателя – 1 шт.
- кабель USB – 1 шт.
- чехол с ремешком для AirCheck G2 – 1 шт.
- мягкая сумка для переноски AirCheck G2 – 1 шт.
- инструкция пользователя (ENG) – 1 шт. (Инструкция по эксплуатации на русском языке доступна по ссылке)
Виртуальная демонстрация AIRCHECK G2 (Устаревшая версия обзора, не включает функцию AirMapper)
Технические характеристики NetAlly AirCheck G2
| Общие технические характеристики | |
| Размеры | 97 x 196 x 41 мм |
| Масса | 510 гр |
| Питание | Литий-ионный аккумулятор (3,6 В, 6 Ач, 21 Вт*ч) |
| Время работы от батареи |
|
| Внешний адаптер переменного тока/зарядное устройство | Вход переменного тока: 85–264 В, при 47–63 Гц; выход постоянного тока: 15 В, при 2 А |
| Дисплей | 5-дюймовый, цветной ЖК-дисплей с емкостным сенсорным экраном (480 x 800 пикселей) |
| Клавиатура | 1 эластичная кнопка (включение\выключение питания) |
| Основной интерфейс: | 1 порт micro-USB типа B |
| Вспомогательный интерфейс | 2 порта USB 2,0 типа А |
| Беспроводная антенна | 3 внутренних (2,4 ГГц, пик 1,1 дБи, 5 ГГц, пик 3,2 дБи). |
| Порт внешней антенны | Работает только на вход\приём. Разъем SMA обратной полярности |
| Требования к окружающей среде | |
| Рабочие температуры | от 0 ºC до +45 ºC (Батарея не будет заряжаться, если внутренняя температура тестера превышает 50ºC) |
| Рабочая относительная влажность без конденсации | 90% (10 ... 35 ºC); 75% (35 ... 45 ºC) |
| Температура хранения | –20 ... +60 ºC |
| Ударные нагрузки и вибрация |
|
| Безопасность | IEC 61010-1: Степень 2 |
| Высота над уровнем моря | Эксплуатация: 4 000 м; хранение: 12 000 м |
| Электромагнитная совместимость | IEC 61326-1: Базовая ЭМ-среда; CISPR 11: группа 1, класс A |
| Спецификации беспроводных сетей | |
| Соответствие технических характеристик | IEEE 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac |
| Возможность подключения Wi-Fi | 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac |
| Рабочие частоты Это средние частоты каналов, которые поддерживает AirCheck G2. | Частоты принимаемых каналов Частоты передаваемых каналов: |
| Сертификаты и соответствия | |
 | Соответствует действующим требованиям Европейского союза. |
 | Соответствует стандартам безопасности и ЭМС Австралии. |
 | Сертифицировано группой CSA на соответствие стандартам безопасности стран Северной Америки. |
 | Соответствует требованиям 47 CFR (часть 15) Федеральной комиссии по связи США. |
 | Сертифицировано Национальным агентством по телекоммуникациям (Anatel). |
 | Соответствует актуальным стандартам ЭМС Южной Кореи. |
| Программное обеспечение AirCheck G2 менеджер | |
| Поддерживаемые ОС | Windows 7, Windows 8.1, Windows 10 |
| Процессор | Процессор Pentium 400 МГц или равный ему (минимум); процессор Pentium 1 ГГц или равный ему (рекомендуемый) с 96 МБ памяти (минимум) |
| ОЗУ | Минимум 256 МБ; 512 МБ (рекомендуется) |
| Жесткий диск | Может потребоваться до 500 МБ свободного места |
| Дисплей | 1280 x 1024 высокое качество изображения, 32-bit (рекомендуется) |
| Аппаратные характеристики | Порт USB |
Основные функции NetAlly AirCheck G2
- Поддержка 802.11a/b/g/n/ac — универсальный портативный тестер для всех технологий Wi-Fi, включая реальную поддержку 802.11ac 3x3.
- Мгновенный переход в рабочий режим — прибор быстро включается и автоматически начинает поиск сетей, точек доступа (AP) и активных каналов.
- Сенсорный экран — на 5-дюймовом сенсорном экране легко доступны все необходимые сведения и элементы управления, адаптирован под управление одной рукой, как на современных сенсорных телефонах.
- Link-Live Cloud Service — облачный сервис для управления результатами тестирований, генерации отчетов и управления пректами.
- Определение типов шифорвания точек доступа: Open, WEP, WPA, WPA2 и/или 802.1x.
- Тестирование роуминга в Wi-Fi сети - данный функционал позволяет оценить качество и время переключения клиента от одной точки доступа к другой (роуминг), в момент передвижения в пределах одной Wi-Fi сети. На экране прибора, в виде графика, будет отображаться была ли потеря связи при переключении или нет.
- Тестирование производительности Wi-Fi сети (iPerf) - быстрая проверка пропускной способностиWi-Fi сети, в конкретном месте или конкретной точки доступа, с помощью iPerf тестирования, которое можно запустить непосредственно с AirCheck G2, при этом в сети должен присутствовать iPerf сервер версии 3.1 или выше.
- Определение беспроводного трафика и помех — тестер показывает, какая часть полосы пропускания каждого из каналов расходуется на трафик 802.11, а какая занята помехами, а также отображает количество точек доступа работающих в каждом канале.
- Классификация не Wi-Fi устройств вносящих помехи - иногда проблема с работой Wi-Fi обусловлена наличием других радио-устройствами в конкретном месте, которые вносят сильные помехи. Прибор имеет функционал обнаружения источников помех, таких как микроволновые печи, беспроводные камеры и др.
- Контроль несанкционированных точек доступа с помощью ACL классификатора - пользователи могут отмечать точки доступа как авторизированные, несанкционированные, соседние или помеченные флагом. Точки доступа могут быть отсортированы по классу авторизации. При запуске «AutoTest» прибор сообщит о любых точках доступа, которые были отмечены как «Несанкционированные» или «Флаг», работающие во время тестирования.
- Поиск несанкционированных AP и клиентов — помечает неавторизованные точки доступа и клиентские устройства. Прибор позволяет находить их с помощью функции LOCATE и ускоряет этот процесс с помощью дополнительной направленной антенны.
- Проверка соединения — подключается к сетям или определенным точкам доступа по протоколам WEP, WPA, WPA2 и/или 802.1x. Получает IP-адрес и путем отправки ping-запросов маршрутизатору, шлюзу и по заданным пользователями адресам проверяет наличие подключения и доступа к сети внутри и за пределами межсетевого экрана. Проверяет качество соединения.
- Возможность сохранения сессии в PCAP - прибор позволяет сохранить сессию в виде PCAP. При захвате трафика, пакеты нарезаются длинной по 512 байт (Packet Slicing). Файлы захвата пакетов могут быть экспортированы с прибора на USB носитель.
- Тестирование медных сетей Ethernet — быстрая проверка кабелей и транзита через точки доступа.
- Может работать в полевых условиях — время работы от аккумулятора составляет несколько часов. Предназначен для работы одной рукой. Имеет прочный прорезиненный корпус.
- Простое обновление — порт мини-USB позволяет обновлять программное обеспечение за считанные минуты с помощью портативного компьютера и ПО AirCheck G2 Manager.
- Поддержка авторизации через "Captive Portal" - Этот функционал сильно востребован для тестерования публичных Wi-Fi сетей. В разделе настройки сетей теперь есть возможность задания конфигурации для авторизации на Captive Portal. Когда будет проходить процесс авторизации, на экране прибора откроется браузер, через который пользователь сможет ввести свои учётные данные доступа к Wi-Fi сети.
*Важные замечания:
Некоторые WEB страницы могут содержать мелке элементы (типа check boxes), с этим могут возникнуть некоторые сложности, так как экран прибора не большой!
Всплывающие окна (например, открытие формы правовых условий), которые открываются не на главной странице Captive Portal. Прибор не поддерживает всплывающие окна!
Быстрый поиск неисправностей:
Нажатием кнопки AutoTest активируется проведение пяти основных тестов Wi-Fi, выявляются основные проблемы беспроводной сети и дается общая оценка "Прошел / Не прошел" на основании установленых порогов для каждого из параметров:
- использование 802.11 - определение степени использования WiFi и не WiFi сигналами каждого из каналов в диапазоне (2,4 ГГц и 5 ГГц);
- помехи в совмещенном канале - определение каналов с наибольшим количеством точек доступа, превышающих минимальный порог уровня сигнала;
- помехи по соседнему каналу - определение помех на канале, вызванных точками доступа работающих на соседних каналах;
- качество сети — проверяет зону покрытия сети, помехи, безопасность и возможности подключения к указанным сетям, а также доступность критически важных сетевых служб, таких как DHCP, и возможность подключения к указанным сетевым объектам;
- определение несанкционированных точек доступа — выявление точек доступа, не перечисленных в профиле;
- профили — пользователи могут настроить функцию AutoTest, основанную на нескольких профилях, которые можно хранить в AirCheck G2 и выбирать для разных объектов или требований. Результаты также можно сохранить для экспорта в AirCheck G2 Manager или сохранить в облаке с помощью Link-Live.
Видео обзор возможностей NetAlly AirCheck G2
Видео обзор функции AirMapper для обследования WiFi сети
Презентация возможностей AirMapper Site Survey в рамках форума "Mobility Field Day"
Тестирование WiFi роуминга при помощи AirCheck G2
Видео уроки по работе с NetAlly AIRCHECK-G2
Урок 1. Тестирование WiFi сетей - Networks (49 минут)
- Обзор интерфейсов AirCheck G2 и их назначения;
- Общие настройки тестера;
- Обзор меню, настроек и результатов тестирования в режиме Networks (Сети);
- Сортировка и фильтрация результатов измерений по SSID, минимальному уровню сигнала, минимальному значению соотношению сигнал/шум, типу безопасности и др.;
- Обзор результатов тестирования выбранной сети;
- Обзор информации о подключенных к выбраной сети пользователей (информация о подключенных смартфонах, планшетах и т. д.);
- Демонстрация удаленного управления тестером AirCheck.
Урок 2 (50 мин)
Часть 1. Тестирование WiFi сетей - Networks;
- Тестирование WiFi роуминга при помощи анализатора AirCheck G2;
- Настройка и использание iPerf сервера (аксессуар + бесплатное ПО);
- Тестирование производительности WiFi сети при помощи iPerf сервера;
- Установка пороговых значений для производительности сети для передачи данных (TCP) и медиа контента (UDP);
- Тестирование гостевых сетей (с отдельным логином и паролем для каждого пользователя);
Часть 2 Проведение тестирования в разделе "Каналы" (Channels);
- Просмотр количества точек доступа, работающих на каждом из каналов диапазонов 2,4 и 5 ГГц;
- Отображение перекрывания сигналов точек доступов, работающих на разных каналах;
- Отображение загруженности каждого из каналов WiFi и не WiFi трафиком, уровня сигналов, шумов и соотношения сигнал/шум;
- Просмотр информации о каждой из WiFi сетей;
- Просмотр временной диаграммы загруженности каналов WiFi и не WiFi трафиком;
Часть 3 Обзор меню "Точки доступа (Access Points)"
- Отображение всех точек доступа и их характеристик;
- Возможность фильтрации по различным параметрам
Часть 4. Обзор меню "Клиенты"
Отображение всех клиентов, подключенных к точкам доступа и информации о них;
Возможность фильтрации клиентов по различным параметрам;
Локализация местонахождения конкретного клиентского устройства.
Урок 3 (51 минута)
Часть 1. Обзор меню "Точки доступа (Access Points)"
- Локализация местонахождения конкретной точки доступа.
Часть 2 Обзор меню "Клиенты"
- Просмотр информации о клиентских устройствах и локализация их физического местонахождения.
Часть 3 Обзор меню "Помехи (Interferers)"
Отображение источников помех и их типа;
Отображение уровня сигнала каждого из источников, каналов, на которые оказывается воздействие, длительности воздействия и степени загрузки канала в %;
Локализация местонахождения источника помех.
Часть 4 Настройка и проведение автоматическиго тестирования
Установка порогов для измеряемых параметров;
Настройка тестирования целевых страниц или сервисов;
Определение не авторизированных точек доступа и др.
Часть 5 Тестирование Ethernet
- Тестирование PoE
- Определение скорости подключения и дуплекса;
- МАС адрес, IP адрес, порт, VLAN и др.
- Тестирование доступа к целевым страницам и сервисам в интернете;
- Работа с облачным хранилищем результатов тестирования
Урок 4 Основные настройки Aircheck (36 мин.)
Видео Удаленный контроль NetAlly AirCheck G2
