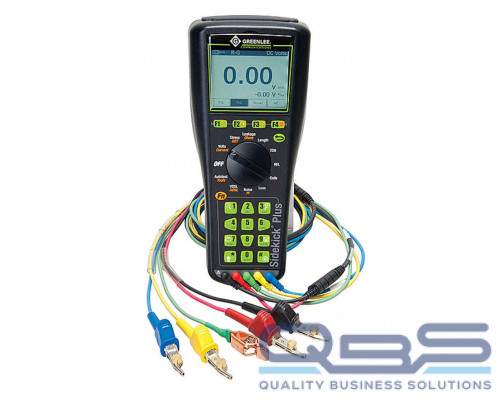

Tempo Sidekick Plus – это универсальный анализатор сети доступа, который способен упростить диагностику медных линий, сделать работу инженера комфортной и производительной.Sidekick Plus 5005 - первый анализатор из линейки Sidekick Plus, который способен локализовать все повреждения кабельной линии от порта оператора до компьютера абонента. Это достигается благодаря появлению в анализаторе функции шагового рефлектометра (для локализации повреждений на физическом уровне в помещении абонента) и анализатора импульсных помех (для устранения влияния на скорость передачи информации различной бытовой техники и линий электропитания). А при помощи встроенного генератора, совместимого со всеми индуктивными щупами Tempo, можно трассировать внутриобьектовый кабель или вызвонить нужную пару в пучке.

Высококачественное исполнение и оптимально подобранные функциональные возможности, делают  Tempo Sidekick Plus идеальным решением для инсталляции и обслуживания сети доступа на базе xDSL технологий.

Реализация переключения режимов измерений при помощи механического переключателя и русскоязычное меню обеспечивают простоту и удобство эксплуатации Sidekick Plus. Причем режимы работы расположены в порядке их использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля.

Анализатор Tempo Sidekick Plus выполняет измерение:

  • Постоянного и переменного напряжения в линии
  • Тока шлейфа между АВ, АС, ВС.
  • Сопротивления изоляции и сопротивления шлейфа
  • Емкость АВ, АС, ВС
  • Сопротивления заземления.
  • Затухания сигнала.
  • Уровня наведенных шумов
  • Спектра сигнала и шума
  • Импульсных шумов
  • Оценивает длину кабеля, используя погонное значение емкости

Для сокращения времени локализации повреждений и оперативного восстановления работоспособности линии в анализаторе Tempo Sidekick Plus предусмотрено:

  • Автоматическое тестирование параметров нажатием одной кнопки
  • Комплексный анализ линии на предмет наличия повреждений и переходных помех и пригодности ее к использованию (Stress Test)
  • Счетчик Пупиновских катушек
  • Импульсный рефлектометр для локализации:
    • Низкоомного короткого замыкания между жилами пары и между каждой из жил и землей
    • Плохого контакта в муфте
    • Обрыва жилы или пары
    • Параллельного отвода
    • Пупиновской катушки
    • Замокшего участка в кабеле
    • Плавающих повреждений (кратковременного замыкания или пропадания контакта)
  • Шаговый рефлектометр - измерительный прибор, использующий инновационный подход к измерениям. С его помощью еще проще локализуются такие повреждения как параллельный отвод, перепутанные пары и жилы, места с повышенными переходными наводками. Кроме того, он не имеет «мертвой зоны», что позволяет использовать его даже для измерения коротких участков кабеля в помещении абонента
  • Кабельный мост. Удобный инструмент для диагностики:
    • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
    • Обрыва пары, жилы или оболочки
    • Повышенного контакта в муфте

Сервисные функции анализатора Tempo Sidekick Plus

  • Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар. (Для трассировки и отбора пар в комплекте с Sidekick Plus может быть использован индуктивный щуп)
  • Генератор опорного сигнала для измерения затухания мощностью от +14 до –20 dBm в частотном диапазоне 200Гц - 20 кГц
  • Калькулятор, при помощи которого можно вычислить длину кабеля, имея измеренное сопротивление шлейфа и учитывая температуру окружающей среды и параметры кабеля.
  • Справочник кабелей
  • Телефонная книга
  • Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
  • Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);
  • Предоставление результатов измерений в аналоговом и цифровом виде.



  • Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС)



  • Результаты тестирования могут быть перенесены на ПК и использоваться для составления паспорта линии



Характеристики кабельного анализатора 1155-5005 SIDEKICK PLUS CE Impulse Noise, Step OTDR

ПараметрЗначение
Постоянное напряжениеДиапазон0-300 В
Разрешение0-10В = 001В; 10-300В =0,1В
Погрешность±3%
Переменное напряжениеДиапазон0-250 В
Разрешение0-10В = 001В; 10-250В =0,1В
Погрешность±3%
Частотный диапазон40Гц-70Гц
Стресс тестДиапазон0 - 82 dBrnC*
Разрешение0.1 dBrnC*
Погрешность±5 dBrnC* общая; ±2 dBrnC в диапазоне 10-50 dBrnC *

Сопротивление изоляцииДиапазон0 – 999 МОм
Разрешение1кОм-1МОм=1кОм; 1МОм-10МОм=10кОм;10МОм-100МОм = 100кОм; 100МОм -999 МОм = 1МОм
Погрешность±3%
Сопротивление шлейфаДиапазон0 - 100МОм
Разрешение0-99Ом =0,1Ом; 100Ом-100Мом=4 Ом
Погрешность±3%
Сопротивление заземленияДиапазон0 – 250 Ом
Ток шлейфаДиапазон0-110 мА
Разрешение

0-10мА = 001мА; 10-100мА =0,1мА;

более 100мА=1мА

Погрешность±2%
Определение длины линии по емкостиДиапазон0 - 30 км
Разрешение0-30м =0,3м; 30м-6км =4м; 6км -30км=4м
Погрешность0-30м =5%; 30м-6км =4%; 6км -30км=10%
Счетчик Пупиновских катушекКоличествоДо 5-ти
Суммарные шумы (Circuit Noise)Диапазон0 – 90 dBrnC *
Разрешение0.1 dBrnC *
Погрешность±2 dBrnC *
Частота300Гц – 4кГц
Продольный шумДиапазон частот300Гц – 3кГцДо 1.1МГц
Анализатор спектраДиапазон частотДо 4 кГц
Влияние сетей электропитанияДиапазон30 – 110 dBrnC *
Разрешение0.1 dBrnC *
Погрешность±2 dBrnC *
ЧастотаДо 4 кГц
Суммарные потериДиапазонОт +3 до –70 дБ
Разрешение0.1 дБ
Погрешность±0.5 дБ
Частота1004 Гц
Импульсный рефлектометрДиапазонДо 10км
Шаговый рефлектометрДиапазон1,2м – 10км
Кабельный мостДиапазон0-61км
Локализация поврежденийДо 2 Мом
Обнаружение повреждений0 – 19.99 Мом
Ток утечки73 – 730 мкА
Погрешность±0.5% +1
Тональный сигнал для трассировкиДиапазон частот500 – 3500 Гц
Эталонный сигнал для измерения затуханияДиапазон частот200 Гц до 20 кГц
УровеньОт 14 до –20 dBm
Импульсные шумыФильтры в диапазонах частот

С (700 - 3000Гц

Е (1 - 50 кГц)

F (5 - 245 кГц)

G (20 -1100 кГц)

Предустановка допустимых порогов-65 дБм до +5 дБм
Нагрузка100 Ω, 135 Ω, 120 Ω
Время измерения1мин – 24 часа
СтандартANSI/IEEE 743
Разрешение дисплея320 x 240
Язык менюРусский
Память400 результатоа «Автотест» а также рефлектограммы и Пупиновские катушки
Порт для связи с ПКUSB
Допустимая влажность воздуха окружающей средыДо 80% без конденсации
Диапазон рабочих температурОт -18 до +50oС
Питание3 Li-ion аккумулятора или сеть 220В 50Гц
Альтернативное питание6 батареек типа АА
Время работы от аккумулятора8 часов
Габариты279 x 121 x 76 мм
Вес

1,4 кг

*dBrnC (dB ratio/noise C) где:

(дБ) - логарифмическая единица уровней, затуханий и усилений

ratio – сигнал;

noise –шум;

C  – тип фильтра (700 - 3000 Гц)

Значение, полученное в dBrnC легко пересчитывается в дБм и Вт:

90dBrnC = 0дБм =1мВт измеренное на частоте 1кГц

Режимы работы анализатора Tempo Sidekick Plus



Анализатор Sidekick Plus имеет множество режимов работы, которые расположены в порядке их предпочтительного использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля или провести диагностику кабеля в ручном режиме.

  • Volts. Измерение постоянного и переменного напряжения в линии
  • Current. Измерение тока шлейфа между АВ, АС, ВС.
  • Stress Test. Уникальный режим, в котором производится комплекс измерений и оценивается общее состояние линии и пригодность ее для работы.

Stress Test позволяет диагностировать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением. Принцип действия его построен на подаче в линию специального сигнала который вызывает в месте неоднородности (повреждения) шум (Стрессовый шум).

По уровню стрессового шума Sidekick Plus и оценивает общее состояние медной линии.

  • Ground Resistance Test (GRT) - Измерение сопротивления заземления.
  • Leakage. Сопротивление изоляции и сопротивление шлейфа
  • Length. Измеряется длина кабеля, используя погонное значение емкости
  • TDR (Импульсный рефлектометр). Позволяет локализовать в кабеле следующие типы повреждений:
    • Низкоомное короткое замыкание между жилами пары и между каждой из жил и  землей
    • Плохой контакт в муфте
    • Обрыв жилы или пары
    • Параллельный отвод
    • Пупиновская катушка
    • Вода в кабеле
  • Плавающие повреждения (кратковременное
  • замыкание или пропадание контакта)

Для безошибочной диагностики вышеуказанных повреждений, в рефлектометре предусмотренные следующие режимы работы:

  • Измерение пары «А»
  • Измерение пары «В»
  • Одновременное измерение пары «А» и «В» с возможностью их наложения и сравнения
  • Вычитание рефлектограммы пары «А» из рефлектограммы пары «В» (дифференциальный режим). Применяется в случае локализации повреждения пары в условиях высоких помех, например в случае замокшего кабеля. Составляющая помех в таком случае одинаковая на всех парах. И при вычитании, она исчезает, давая возможность проанализировать «чистую» рефлектограмму.
  • Step TDR (Шаговый рефлектометр, включается как подменю импульсного рефлектометра) – Инструмент нового поколения, который за счет инновационного подхода к диагностике линий основанного на эффекте Доплера, способный локализовать не только повреждения на физическом уровне (подобно импульсному рефлектометру) но и детектировать наведенный сигнал в местах с параллельными отводами (Bridged Tap). Кроме того, он требует меньше навыков в чтении рефлектограмм, проще в эксплуатации и не имеет «мертвых зон», что дает возможность измерять короткие линии (даже внутри объектовую проводку).
  • RFL (Кабельный мост) -  Удобный инструмент для диагностики:
  • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
  • Обрыв пары, жилы или оболочки или повышенный контакт в муфте

  • Coils (Счетчик Пупиновских катушек) - Используется совместно с рефлектометром для подсчета Пупиновских катушек и локализации их местоположения.
  • Loss - Измеритель затухания сигнала.
  • Noise, PI (Анализатор шумов и влияния сетей электропитания) – Измерение уровня наведенных шумов. Кроме численного значения существует возможность графического представления. Анализ спектра в стандартной комплектации прибора выполняется в диапазоне частот до 4кГц
  • Impulse Noise - Импульсный шум

    - Обнаружение и подсчет импульсных шумов (всплесков за период времени от 1 мин до 24 часов, выходящих за установленный порог) а также анализ гистограммы и всплесков импульсного шума в реальном времени.

    Диапазоны частот:700Гц-3кГц; 1кГц-50кГц; 5кГц-245кГц; 20кГц-1100кГц;

  • Tone (генератор)
    • Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар.
    • Генератор опорного сигнала для измерения затухания  +14 to –20 dBm; 200 Гц to 20 кГц (с опцией расширения диапазона частот 20Гц -  4,4МГц)
  • Autotest (Автотест) - Позволяет одним нажатием провести анализ всех параметров, исключая рефлектометрические и мостовые измерения, сопротивление заземления и импульсный шум.
