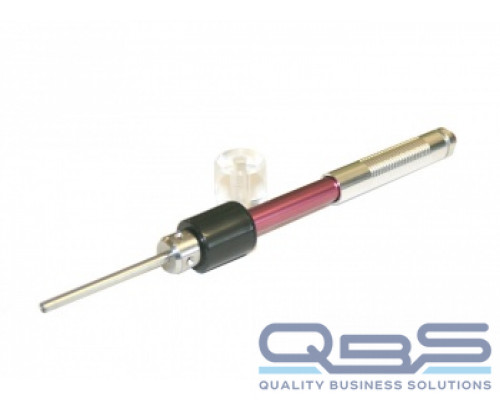

Тип DL - датчик с удлиненной насадкой, 11мДж

Датчик тип "DL" - ударный преобразователь для измерения твердости методом отскока (динамическим) по шкале Лииба в различных отверстиях диаметром от 5мм. Энергия удара индентора 11 мДж. Предназначен для твердомеров ИНАТЕСТ-Д, ИНАТЕСТ-УД, МИНИКОН-960 и др.

Позволяет контролировать различные материалы с шероховатостью поверхности сравнимой с Ra 1,6

Технические характеристики

Тип
динамический (LEEB)
Энергия удара
11 H*мм (11 мДж)
Масса индентора
7,23 гр

Наконечник шаровидного индентора
Материал: карбида вольфрама
Диаметр: 3 мм
Твердость: 1600 HV
Максимальная твердость контролируемого изделия
940 HV
Рекомендуемая шероховатость поверхности контролируемого изделия
Ra1,6
Минимальная масса контролируемого изделия
в свободном состоянии: 5 кг
на твердой подложкe : 2 кг
притертого на массивную плиту : 0.05 кг
Минимальная толщина контролируемого изделия
в свободном состоянии: 25 мм
на твердой подложкe: 3 мм

толщина покрытий /футуровки : 0.8 мм

Размер отпечатка, оставляемого на поверхности (глубина/диаметр)
при твердости 300 HV / 30 HRC : 24 мкм / ∅ 0.54 мм
при твердости 600 HV / 55 HRC : 17 мкм / ∅ 0.45 мм
при твердости 800 HV / 63 HRC : 10 мкм / ∅ 0.35 мм
Разъем соединения с кабелем
3-x контактный специальный разъем

Материал корпуса
алюминий с защитным покрытием
Габаритные размеры
H=202mm, D=20mm
