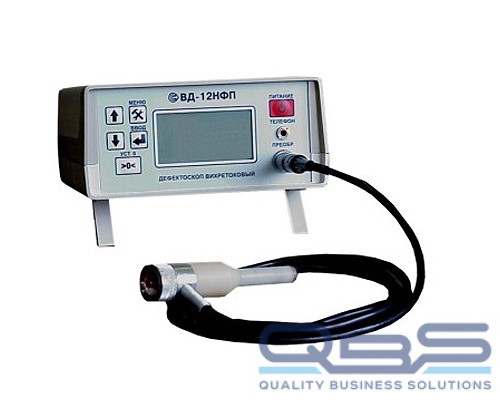

Вихретоковый дефектоскоп с 3 преобразователями ВД-12НФП

Вихретоковый дефектоскоп ВД-12НФП — это прибор, который позволяет проводить ручной неразрушающий контроль (НК) изделий из ферромагнитных и немагнитных сталей и сплавов. Устройство позволяет обнаруживать поверхностные дефекты в виде трещин, визуализируя сигнал от нарушения сплошности на дисплее. Конструкция дефектоскопа позволяет с высокой надежностью определять точное местоположение и глубину дефектов даже на шероховатых поверхностях плоской и криволинейной формы, в том числе под слоем коррозии или при наличии защитного покрытия контролируемой зоны изделия толщиной до 3 мм.

Принцип работы вихретокового дефектоскопа ВД-12НФП

Принцип работы вихретокового дефектоскопа ВД-12НФП основан на явлении электромагнитной индукции. Переменное магнитное поле, создаваемое в первичной катушке преобразователя посредством генератора синусоидального напряжения, возбуждает в контролируемом изделии вихревые токи. Паразитное магнитное поле, образуемое вихревыми токами в местах расположения дефектов, воздействует на измерительный блок (две последовательно соединенные сигнальные катушки) преобразователя, создавая в нем электродвижущую силу. Амплитуда и фаза вторичного сигнала несет информацию о свойствах дефекта и положении преобразователя относительно поверхности контролируемого изделия. Выходной сигнал с измерительного блока преобразователя после усиления и обработки с помощью микропроцессора отображается на дисплее прибора, а также сохраняется в блоке памяти для последующей передачи на персональный компьютер. Кроме того, информация о наличии дефектов выводится на пьезоэлектрический звонок, используемый в качестве звукового индикатора.

Особенности конструкции и преимущества прибора вихретокового контроля ВД-12НФП

Вихретоковый дефектоскоп ВД-12НФП выполнен в виде портативного устройства, способного работать как в настольном, так и в подвешенном положении в специальной сумке-футляре. Это обеспечивает удобную эксплуатацию прибора в самых разных условиях: в лаборатории, в заводском цехе или при полевых испытаниях. Дефектоскоп состоит из электронного блока с элементами управления и индикации результатов испытаний, а также трех сменных преобразователей с износостойкими корундовыми наконечниками, подключаемых к электронному блоку с помощью разъема. Выбор нужного преобразователя зависит от магнитных свойств материала. Для контроля деталей с пазами предлагается преобразователь с наклонным наконечником. Питается прибор от 4-х аккумуляторов типа АА, расположенных в батарейном отсеке электронного блока.

К достоинствам дефектоскопа относятся:

• наличие экрана для визуализации сигнала в ходе измерения;
• небольшой вес и компактные габариты, которые позволяют использовать устройство практически в любых условиях;
• возможность производить контроль качества изделий различной кривизны и шероховатости поверхности даже при наличии защитного покрытия или слоя коррозии;
• износостойкость преобразователей, что важно при контроле изделий с повышенной шероховатостью поверхности R_z£320;
• автоматическое определение типа преобразователя при подключении, а также наличие встроенной памяти для сохранения результатов контроля;
• возможность передачи данных на персональный компьютер для хранения или распечатки протоколов контроля.

Область применения

Портативность, высокая производительность, способность работать на криволинейных и шероховатых поверхностях, также тот факт, что на работу дефектоскопа практически не влияют влажность, давление и загрязнение газовой среды или поверхности контролируемого изделия непроводящими веществами обеспечивают универсальность применения прибора для обнаружения трещин в различных материалах.

Вихретоковый дефектоскоп ВД-12НФП активно применяется в тяжелой промышленности для диагностики металлических конструкций, узлов и механизмов различного назначения в условиях заводского цеха или лаборатории, в том числе на предприятиях железнодорожного транспорта, автомобильной промышленности, машиностроения, на производствах трубопроводов и металлоконструкций.

Дефектоскоп ВД-12НФП с одинаковым успехом может быть использован в полевых условиях, заводских цехах, депо, лабораториях и мастерских для контроля текущего состояния, а также оценки степени износа, возможности и сроков дальнейшей эксплуатации таких изделий из металлов и сплавов, как надрессорные балки, диски вагонных колес, корпуса автосцепок, боковые рамы, колесные пары и другие.

Порог чувствительности дефектоскопа минимальная глубина обнаруживаемого поверхностного протяженного искусственного дефекта в виде риски на ОИД соответствует данным таблицы

Технические характеристики

• радиус положительной кривизны контролируемой поверхности не менее 10 мм
• угол отклонения преобразователя от нормали к контролируемой поверхности не более 30 град
• минимальное расстояние от края контролируемого изделия до центра преобразователя, мм, не мене:
  1. для преобразователя Иа5.125.030 – 4;
  2. для преобразователя Иа5.125.031 – 1;
  3. для преобразователя Иа5.125.031-01 – 1;
  4. для преобразователя Иа5.125.041 – 5.

Комплектация

• Электронный блок.
• Преобразователь, тип 1.
• Преобразователь, тип 2.
• Преобразователь, тип 3.
• Комплект образцов КОИДЗ-ВД (ОИД Иа8.896.34, ОЗ Иа8.896.035, Иа8.896.035-01).
• Аккумуляторы типа АА.
• Зарядное устройство.
• Телефон малогабаритный.
• CD с программным обеспечением.
• Ключ специальный.
• Футляр для ОИД Иа8.896.082.
• Сумка-чехол.
• Комплект документации
