Технические характеристики
Вариант датчиков для взрывозащищенного дальномера LASERTECH LM 10. ОПЦИЯ|
FLS-C10 |
FLS-C30 |
FLS-CH10 |
FLS-CH30 | |
|
Точность измерений |
±1.0 mm |
±3.0 mm |
±1.0 mm |
±3.0 mm |
|
Средняя точность измерений |
±0.3 mm |
±0.5 mm |
±0.3 mm |
±0.5 mm |
|
Диапазон измерения на |
0.05 до 65 m |
0.05 до 65 m |
0.05 до 65 m |
0.05 до 65 m |
|
Диапазон измерения на отражатель |
0.5 до 500 m |
0.5 до 500 m |
0.5 до 500 m |
0.5 до 500 m |
|
Частота измерений |
200 Hz |
200 Hz |
200 Hz |
200 Hz |
|
Диаметр лазерной точки | ||||
|
10 m |
8 mm |
8 mm |
8 mm |
8 mm |
|
50 m |
25 mm |
25 mm |
25 mm |
25 mm |
|
100 m |
40 mm |
40 mm |
40 mm |
40 mm |
|
Напряжение питания |
9V ... 30 VDC |
9V ... 30 VDC |
24V ... 30 VDC |
24V ... 30 VDC |
|
Потребляемая мощность |
max. 0.6A@24 V |
max. 0.6A@24 V |
max. 2.5A@24 V |
max. 2.5A@24 V |
|
Диапазон рабочих температур | ||||
|
при одиночных измерениях |
-10°C to 50°C |
-10°C to 50°C |
-40°C to 50°C |
-40°C to 50°C |
|
при постоянных измерениях |
-10°C to 45°C |
-10°C to 45°C |
-40°C to 45°C |
-40°C to 45°C |
|
Температура хранения |
-40°C to 70°C |
-40°C to 70°C |
-40°C to 70°C |
-40°C to 70°C |

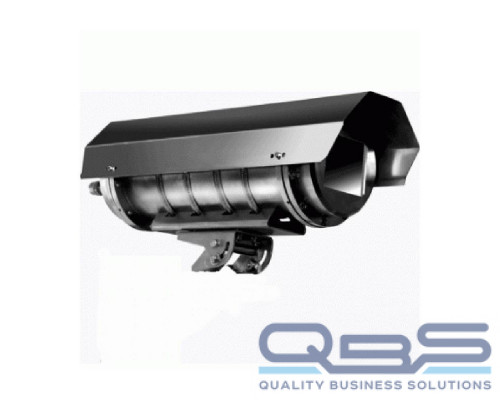

Характеристики взрывозащитного корпуса дальномера LASERTECH LM 10
1. Используемый вид взрывозащиты – взрывонепроницаемая оболочка (“d” ГОСТ Р 51330.1-99) Взрывозащищенность достигается тем, что внутренний объем и все электрические части заключены во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри нее и исключает передачу взрыва в окружающую среду.
2. Встроенный источник питания вырабатывает набор стандартных напряжений питания и обеспечивает гальваническую развязку по питанию.
3. В целях создания температурных условий, благоприятных для функционирования датчика, термокожухи оснащены трехступенчатой системой обогрева. В состав системы обогрева входит блок нагревателей, поддерживающий температуру непосредственно корпуса датчика, двухрежимный обогреватель смотрового окна и мощный нагреватель монтажной пластины.
4. Блоки управления термокожухов реализуют режим безаварийного включения (напряжение питания на датчик подается только после предварительного прогрева).
5. Нагреватель корпуса датчика (6 Вт), управляемый электронным реле.
6. Нагреватель монтажной пластины (20 Вт) и двухрежимный обогреватель стекла (4,5/13,5 Вт), управляемые биметаллическим термореле.
7. Входящий в комплект термокожуха настенный кронштейн с двумя степенями свободы обеспечивает крепление термокожуха к вертикальной поверхности и выбор направления обзора датчика расстояния (наведение на цель) в широком диапазоне углов.
8. Напряжение питания ~24В.
9. Внешние элементы конструкции термокожуха, выполнены из коррозионностойких материалов.
10. Комплектуется устройствами передачи видеосигнала по кабелю типа «витая пара» на дальность до 1500 м с защитой линии от повреждения высоким напряжением.
Конструктивные параметры дальномера LASERTECH LM 10
|
Диаметр кабелей для подключения термокожуха |
3.1, 13.9 мм |
|
Вес термокожуха в сборе |
15 кг |
|
Максимальная нагрузка на кронштейн |
60 кг с коэффициентом запаса 2,6 |
|
Материал корпуса и кронштейна |
нержавеющая сталь 12Х18Н10Т (AISI 321Ti) |
|
Стекло |
ударостойкое многослойное |
|
Крепежные детали |
нержавеющая сталь |
|
Материал герметизирующих прокладок |
ТМКЩ (термо-, масло-, кислото-, щелочностойкая резина) |
|
Кабельные вводы |
взрывозащищенные (латунь) |
Электрические параметры
Максимальная мощность, потребляемая термокожухом (включая телекамеру) | 55Вт | |
Максимальный ток, потребляемый термокожухом (включая телекамеру) | 2,25A (~24В) | |
Обогреватель телекамеры | мощность | 6Вт |
Нагреватель монтажной пластины | мощность | 20Вт |
Двухрежимный нагреватель стекла | мощность | 4,5Вт/13,5Вт |
Источник питания телекамеры | входное напряжение | ~24В±10% |
выходное напряжение (используется одно из | ~24В±10% (400 мА max); =12В±10% (400 мА max); | |
>Гальваническая развязка по питанию | трансформаторная | |
Технические характеристики устройств передачи видеосигнала
Максимальная дальность передачи | 1500м |
Устройство защиты от повреждения линии видеосигнала высоким напряжением | >Ест |
Технические характеристики
Габариты и вес
