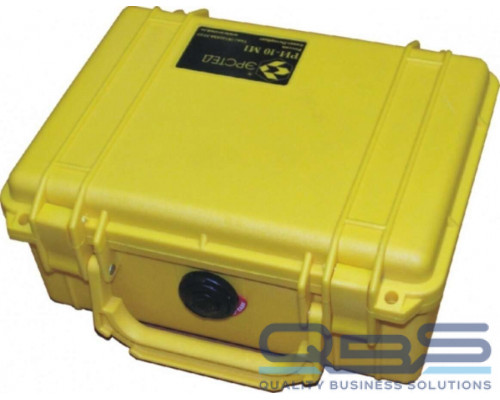

Защищённый импульсный рефлектометр ЭРСТЕД РИ-10М1 «СТРИЖ» – это одноканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар). Прибор предназначен для работы, как в полевых, так и в стационарных условиях. Прибор имеет защищенное исполнение, благодаря герметичному, ударопрочному корпусу (IP68).
РИ-10М1 «СТРИЖ» по характеристикам заменяет приборы ИР-10, ИР-10М, РИ-10 и является обновленной версией легендарного рефлектометра РИ-10М.
Особенности РИ-10М1 «СТРИЖ»
- Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек
- Измерение в реальном масштабе времени
- Максимальная дальность - до 50 км
- Высокое разрешение по дальности:
- 1 м в диапазонах 250 м – 2,5 км
- 2 м – 20 м в диапазонах 5 км – 50 км
- Возможность детального рассмотрения любого участка рефлектограммы
- Подавление асинхронных помех
- Режим регистрации разбитости пар
- Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения
- Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти
- Сравнение с рефлектограммой из памяти прибора
- Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
- Возможность обмена данными с ПК
- Брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP68)
Комплект поставки
- Рефлектометр импульсный РИ-10M1 «СТРИЖ» – 1 шт.
- Блок питания (зарядное устройство) – 1 шт.
- Кабель соединительный 1 м, 75 Ом, BNC.M-крокодилы – 2 шт.
- Кабель COM-to-COM – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Сумка для аксессуаров – 1 шт.
Внимание! Диск с ПО не входит в комплект поставки. Скачать ПО можно с сайта (см. ниже Дополнительные материалы).
Технические характеристики ЭРСТЕД РИ-10М1 «СТРИЖ»
| Диапазон измерения расстояния (временной задержки) | от 0 до 50000 м (от 0 до 500 мкс) |
| Поддиапазоны измерений |
|
| Инструментальная погрешность измерения расстояния | от 0,04% до 0,4% в зависимости от поддиапазона измерений от 1 м до 20 м при КУ=1,500 |
| Эффективная частота дискретизации | 100 МГц |
| Длительность зондирующего импульса | от 10 нс до 20 мкс |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку (20 В в режиме х/x) |
| Чувствительность приёмного тракта | не хуже 1 мВ |
| Диапазон перекрываемого затухания | не менее 80 дБ |
| Диапазон установки коэффициента укорочения | от 1,00 до 3,00, с шагом 0,01 |
| Дисплей | монохромный 3,8” (320×240 пикселей) |
| Время непрерывной работы от аккумуляторной батареи | не менее 8 часов |
| Время непрерывной работы через блок питания | не ограничено |
| Габаритные размеры | 240х200х115 мм |
| Вес прибора с аккумуляторной батареей | не более 2 кг |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Степень защиты от пыли и влаги | IP68 |
Применение ЭРСТЕД РИ-10М1 «СТРИЖ»
Рефлектометр РИ-10М1 «СТРИЖ» служит для проведения следующих типов измерений на симметричных и несимметричных кабелях:
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений.
РИ-10M1 «СТРИЖ» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ, СИП и т.п.);
- воздушные кабельные линии;
- компьютерные сети (СКС и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
РИ-10М1 «СТРИЖ» может использоваться для определения длины кабеля при его производстве, складировании и торговле.
