Модель:
15750
Артикул:
RI-407
Производитель:
Эрстед
Наличие:
6 шт.
210 000 ₽
Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно
7 дней на возврат

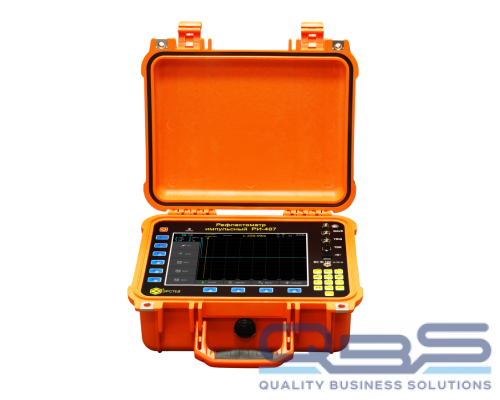

Защищённый импульсный рефлектометр для силовых КЛ ЭРСТЕД РИ-407 «СТРИЖ-С» – высокоточный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях (КЛ): обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля. Реализация дополнительных высоковольтных методов позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр. Прибор имеет защищенное исполнение, благодаря герметичному, ударопрочному корпусу (IP68).



Особенности ЭРСТЕД РИ-407 «СТРИЖ-С»

  • Применение современных методов диагностики и определения мест повреждения кабельных линий:
    • импульсный (Time Domain Reflectometry (TDR))
    • импульсно-дуговой (Arc-Reflection Method (ARM))*
    • метод колебательного разряда по напряжению (Decay)*
    • метод колебательного разряда по току (Impulse Current Method (ICE))*
  • Отображение рефлектограмм на цветном 10″ TFT-дисплее с разрешением 800х600 точек
  • Максимальная дальность — 256 км
  • Возможность зондирования импульсом повышенной амплитуды (U2 = 86 В в режиме х/x) для работы на длинных КЛ или КЛ с большим затуханием
  • Двухкурсорная измерительная система
  • Высокая точность измерения — до 0,01%
  • Возможность детального рассмотрения любого участка рефлектограммы — функция многократной растяжки
  • Подавление асинхронных помех
  • Режим «Разность» — режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия
  • Режим «Захват» — режим выявления непостоянных во времени неоднородностей
  • Встроенная таблица коэффициентов укорочения на 500 значений, с возможностью ее пополнения
  • Энергонезависимая память — не менее 1000 рефлектограмм с возможностью одновременного отображения до 3 из них для сравнения
  • Возможность редактирования некоторых параметров (КУ и положение измерительных курсоров) в уже записанной в память рефлектограмме с последующей перезаписью. Позволяет быстро провести зондирование, а уточнение КУ и положения курсоров сделать позже, в «спокойной» обстановке
  • Функция «Снимок экрана» позволяет мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени
  • Снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов
  • USB-порт для записи/чтения рефлектограмм и таблицы коэффициентов укорочения и «снимков» экрана на внешний USB-накопитель
  • Легкое и безопасное обновление встроенного ПО
  • Брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью

* при использовании совместно с генераторами высоковольтных импульсов (ГВИ), например: ADG-200-2 (АО «ЭРСТЕД»), ГВИ-2000M, CFL-2020M (ООО «ЯЭМЗ»), SFX 8-1000 (Seba Spektrum), SYSCOMPACT 2000 (Baur) и др.



Комплект поставки

  • Рефлектометр импульсный РИ-407 «СТРИЖ-С» – 1 шт.
  • Сетевой адаптер – 1 шт.
  • Кабель соединительный 75 Ом, 3 м, BNC.M – «крокодил» с шириной захвата 25.4 мм – 1 шт.
  • Кабель соединительный 75 Ом, 1 м, BNC.M-BNC.M – 2 шт.
  • Руководство по эксплуатации – 1 шт.
  • Сумка для аксессуаров – 1 шт.

Внимание! Диск с ПО не входит в комплект поставки. Скачать ПО можно с сайта (см. ниже Дополнительные материалы).



Обзор прибора

Технические характеристики ЭРСТЕД РИ-407 «СТРИЖ-С»

ПараметрЗначение
Методы измерений
  • импульсный (Time Domain Reflectometry (TDR))
  • импульсно-дуговой (Arc-Reflection Method (ARM))
  • метод волны напряжения (Decay)
  • метод волны тока (Impulse Current Method (ICE))
Диапазон измерения расстояния (временной задержки)от 0 до 256 000 м (от 0 до 2560 мкс)
Поддиапазоны измерений
  • 0 – 62,5 м (0 – 0,625 мкс)
  • 0 – 125 м (0 – 1,25 мкс)
  • 0 – 250 м (0 – 2,5 мкс)
  • 0 – 500 м (0 – 5 мкс)
  • 0 – 1000 м (0 – 10 мкс)
  • 0 – 2000 м (0 – 20 мкс)
  • 0 – 4000 м (0 – 40 мкс)
  • 0 – 8000 м (0 – 80 мкс)
  • 0 – 16000 м (0 – 160 мкс)
  • 0 – 32000 м (0 – 320 мкс)
  • 0 – 64000 м (0 – 640 мкс)
  • 0 – 128000 м (0 – 1280 мкс)
  • 0 – 256000 м (0 – 2560 мкс)
Инструментальная погрешность измерения расстоянияот 0,025% до 0,2% в зависимости от поддиапазона измерений
Эффективная частота дискретизации800 МГц
Выходной импеданс75 Ом
Длительность зондирующего импульсаот 10 нс до 100 мкс
Амплитуда зондирующего импульса (на открытую цепь)
  • U1 — не менее 18 В (не менее 9 В на согл. нагрузку)
  • U2 — не менее 86 В (не менее 43 В на согл. нагрузку)
Чувствительность приёмного трактане хуже 10 мВ
Диапазон перекрываемого затуханияне менее 73 дБ
Диапазон установки коэффициента укороченияот 1,000 до 3,000, с шагом 0,001
Диапазон регулировки временной задержки (импульсно-дуговой метод)от 0 до 50 мс, с шагом 0,2 мс
Синхронизация (импульсно-дуговой метод)
  • измерительный вход
  • вход TRIG
Синхронизация по амплитуде (волновой метод)от -165 до +165 В, с шагом 2 В
Связь с ПКчерез внешний накопитель USB-Flash
Объем энергонезависимой памяти
  • 1000 рефлектограмм
  • 500 КУ
Дисплейцветной TFT 10” (800×600 пикселей)
Время непрерывной работы от аккумуляторной батареине менее 6 часов
Время непрерывной работы через сетевой адаптерне ограничено
Габаритные размеры152 х 339 х 295 мм
Вес прибора с аккумуляторной батареейне более 4 кг
Диапазон рабочих температурот -20 °С до +40 °С
Степень защиты от пыли и влагиIP68

Применение ЭРСТЕД РИ-407 «СТРИЖ-С»

Импульсный рефлектометр РИ-407 «СТРИЖ-С» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • силовые кабели (АСБ, ВВГ, СИП и т.п.)
  • воздушные кабельные линии
  • медножильные кабели связи (ТПП, МКС и т.п.)
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.)
  • компьютерные сети (СКС и т.п.)
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)

Рефлектометр может применяться для определения длины кабеля при его производстве, складировании и торговле.
