Модель:
15767
Артикул:
TDR-107
Производитель:
Эрстед
Наличие:
4 шт.
120 120 ₽
Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно
7 дней на возврат

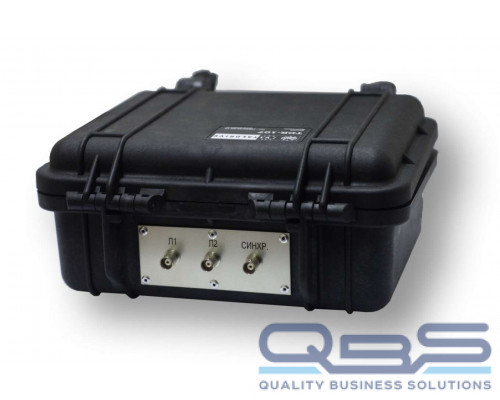

Рефлектометр импульсный ЭРСТЕД TDR-107 «СТРИЖ-С» – цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях (КЛ): обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля. Реализация дополнительных высоковольтных методов позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.

Особенности ЭРСТЕД TDR-107 «СТРИЖ-С»

  • Применение современных методов диагностики и определения мест повреждения кабельных линий:
    • импульсный (Time Domain Reflectometry (TDR))
    • импульсно-дуговой (Arc-Reflection Method (ARM))*
  • Отображение рефлектограмм на 5,7″ ЖК-дисплее с разрешением 320х240 точек
  • Максимальная дальность — 50 км
  • Подавление асинхронных помех
  • Режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия
  • Режим сравнения с рефлектограммой из памяти прибора
  • Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти
  • Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения
  • Энергонезависимая память на 100 рефлектограмм с возможностью оцифровки всех параметров измерения
  • Возможность обмена данными с ПК
  • Брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью

* при использовании совместно с генераторами высоковольтных импульсов (ГВИ), например: ADG-200-2 (АО «ЭРСТЕД»), ГВИ-2000M, CFL-2020M (ООО «ЯЭМЗ»), SFX 8-1000 (Seba Spektrum), SYSCOMPACT 2000 (Baur) и др.

Комплект поставки

  • Рефлектометр импульсный TDR-107 «СТРИЖ-С» – 1 шт.
  • Сетевой адаптер – 1 шт.
  • Кабель соединительный 75 Ом, 1 м, BNC.M – «крокодил» – 2 шт.
  • Кабель соединительный 75 Ом, 1 м, BNC.M-BNC.M – 2 шт.
  • COM-кабель для подключения к ПК – 1 шт.
  • Руководство по эксплуатации – 1 шт.
  • Сумка для аксессуаров – 1 шт.

Внимание! Диск с ПО не входит в комплект поставки. Скачать ПО можно с сайта (см. ниже Дополнительные материалы).

Технические характеристики ЭРСТЕД TDR-107 «СТРИЖ-С»

Методы измерений
  • импульсный (Time Domain Reflectometry (TDR))
  • импульсно-дуговой (Arc-Reflection Method (ARM))
Диапазон измерения расстояния (временной задержки)от 0 до 50 000 м (от 0 до 500 мкс)
Поддиапазоны измерений
  • 0 – 250 м (0 – 2,5 мкс)
  • 0 – 500 м (0 – 5 мкс)
  • 0 – 1000 м (0 – 10 мкс)
  • 0 – 2000 м (0 – 20 мкс)
  • 0 – 5000 м (0 – 50 мкс)
  • 0 – 12500 м (0 – 125 мкс)
  • 0 – 25000 м (0 – 250 мкс)
  • 0 – 50000 м (0 – 500 мкс)
Инструментальная погрешность измерения расстоянияот 0,04% до 0,4% в зависимости от поддиапазона измерений (от 1 м до 20 м, при КУ=1,50)
Эффективная частота дискретизации100 МГц
Диапазон согласованных сопротивленийот 25 до 600 Ом
Длительность зондирующего импульсаот 10 нс до 100 мкс
Амплитуда зондирующего импульса10 В на согласованную нагрузку
Чувствительность приёмного трактане хуже 1 мВ
Диапазон перекрываемого затуханияне менее 80 дБ
Диапазон установки коэффициента укороченияот 1,00 до 3,00, с шагом 0,01
Диапазон регулировки временной задержки (импульсно-дуговой метод)от 0 до 4 мс, с шагом 0,2 мс
Синхронизация (импульсно-дуговой метод)
  • измерительный вход
  • вход TRIG
Связь с ПКCOМ-порт RS-232
Объем энергонезависимой памяти100 рефлектограмм
Дисплеймонохромный ЖКИ 5,7” (320×240 пикселей)
Время непрерывной работы от аккумуляторной батареине менее 8 часов
Время непрерывной работы через сетевой адаптерне ограничено
Габаритные размеры70х246х124 мм
Вес прибора с аккумуляторной батареейне более 2,5 кг
Диапазон рабочих температурот -20 °С до +40 °С

Применение ЭРСТЕД TDR-107 «СТРИЖ-С»

Импульсный рефлектометр TDR-107 «СТРИЖ-С» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • воздушные кабельные линии;
  • компьютерные сети (СКС и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).

Рефлектометр может служить для определения длины кабеля при его производстве, складировании и торговле.
