Генератор сигналов специальной формы RGK FG-1602 – старшая и наиболее функциональная модель в линейке комбинированных приборов лабораторного класса со встроенным частотомером, подходящая для решения профессиональных задач при разработке, производстве и ремонте электронной и цифровой аппаратуры различного типа.
Прибор оборудован двумя идентичными каналами с частотным диапазоном до 160 МГц и собственными отдельными синхровыходами, которые способны работать независимо, с индивидуальными настройками и вариантами запуска, либо в синхронном режиме. Устройство изготовлено в настольном исполнении и может использоваться автономно или с дистанционным управлением при подключении к ПК через интерфейсы LAN/USB.
Основные режимы работы каналов
- BASE – воспроизведение сигналов базовых форм.
- MOD – наложение выбранного вида модуляции/манипуляции.
- SWEEP – реализация функции качания частоты.
- BURST – пакетное моделирование последовательностей импульсов.
Функциональные возможности

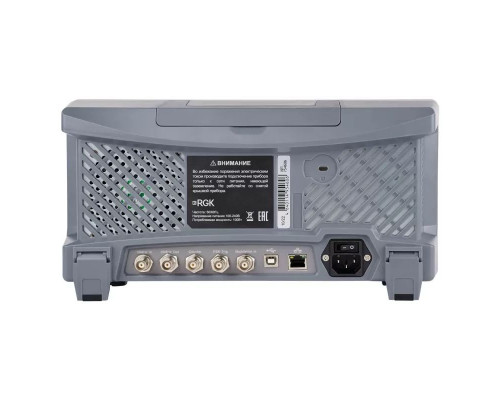

Двухканальный генератор сигналов произвольной формы RGK FG-1602 может воспроизводить сигналы из внутренней энергонезависимой памяти или со съемного носителя, подключенного через порт USB на передней панели. В прибор встроено более 140 форм произвольных сигналов, включая медицинские, биоэлектрические, тригонометрические, автомобильные стандарты и пр. Поддерживается 13 типов модуляции с использованием внутренних средств. При задействовании внешнего источника для аналоговой и цифровой модуляции предусмотрены различные входы, размещенные с тыльной стороны прибора.
Особенности
Двухканальный генератор сигналов специальной формы RGK FG-1602 работает на основе технологии прямого цифрового синтеза, за счет чего обеспечивается высокая точность моделирования форм сигналов; при воспроизведении прямоугольных импульсов время нарастания-спада не превышает 5 мс. В отличие от других модификаций семейства FG, приборможет использоваться для работы с микроконтроллерами. Оборудование, помимо прочего, может воспроизводить цифровые последовательности с разрядностью 16 бит в соответствии со спецификациями SPI, I2C и UART через интерфейс цифровых протоколов на передней панели.

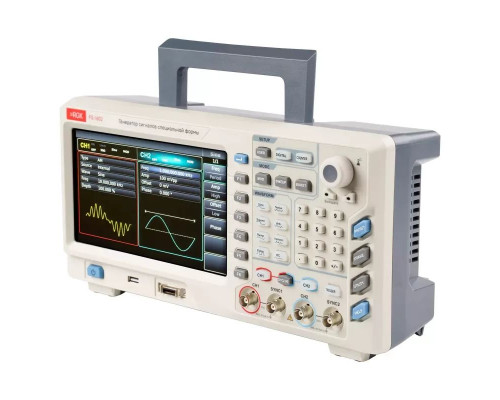

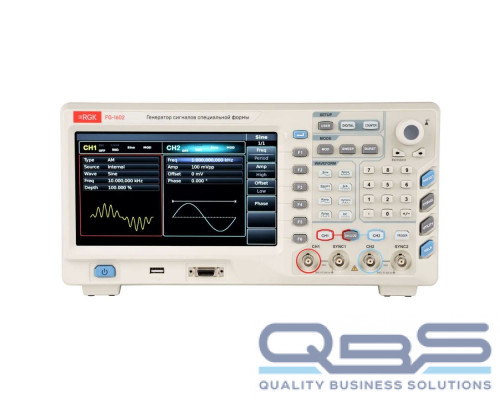

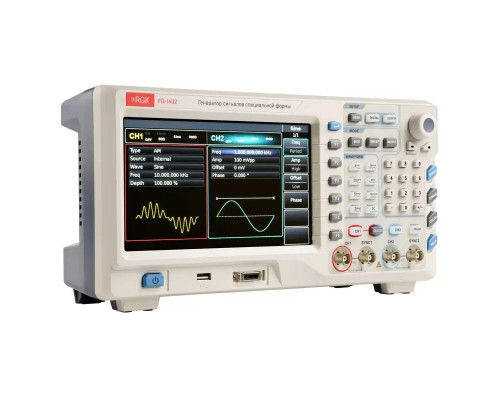

Дисплей увеличенного размера (по сравнению с младшими моделями серии) обеспечивает улучшенную информативность, отображая информацию о параметрах выдаваемых сигналов, включая изображение их формы, одновременно для обоих каналов генератора сигналов произвольной формы RGK FG-1602.
Технические характеристики
| RGK FG-1602 | |
|---|---|
| Количество каналов | 2 |
| Максимальная рабочая частота | 160 МГц |
| Частота дискретизации | до 500 Мвыб/с |
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток |
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
| Поддерживаемые типы модуляций | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM) |
| Характеристики выходного сигнала | |
| Размах по амплитуде | до 20 МГц: от 1 мВ до 10 В (50 Ом) |
| от 20 МГц до 80 МГц: от 1 мВ до 5 В (50 Ом) | |
| от 80 МГц до 120 МГц: от 1 мВ до 2,5 В (50 Ом) | |
| от 120 МГц до 160 МГц: от 1 мВ до 1 В (50 Ом) | |
| Погрешность установки амплитуды | ± (1% от установленного значения + 1 мВ) |
| Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) | до 10 МГц: ± 0,1 дБ от 10 МГц до 80 МГц: ± 0,2 дБ от 80 МГц до 120 МГц: ± 0,4 дБ от 120 МГц до 160 МГц: ± 0,8 дБ |
| Характеристики выходного сигнала | |
| Сопротивление | 50 Ом |
| Изоляция | максимальное значение напряжения 42 В относительно земли |
| Защита | защита от короткого замыкания, в случае перегрузки сигнал автоматически отключается |
| Частотомер | |
| Уровень входного сигнала | совместимый с ТТЛ (200мВ ~ 9В) |
| Диапазон частот входного сигнала | от 100 мГц до 800 МГц |
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
| Разрешение по частоте | 7 бит/с |
| Высокочастотное подавление | включено или выключено подавление высокочастотных помех |
| Регулируемая чувствительность запуска | 0% ~ 100.0% |
| Тип связи | по постоянному / переменному току |
| Дисплей | |
| Дисплей | TFT ЖК-дисплей диагональю 8 дюйма |
| Разрешение дисплея | 800 x 480 пикселей |
| Питание | |
| Напряжение питания | переменное 100-240 В, 45-440Гц, CAT II |
| Энергопотребление | не более 50 Вт |
| Предохранитель | 250В, 2А |
| Условия эксплуатации | |
| Диапазон температур: - рабочая - хранения и транспортировки | от -10 до +40 ℃ от -20 до +60 ℃ |
| Относительная влажность: - при температуре не выше 35 ℃ - при температуре от 35 ℃ до 40 ℃ | не более 90% не более 60% |
| Высота над уровнем моря: - рабочая - хранения и транспортировки | до 3000 м не более 15000 м |
| Габаритные размеры | 118 x 336 x 174 мм |
| Масса | 3,3 кг |

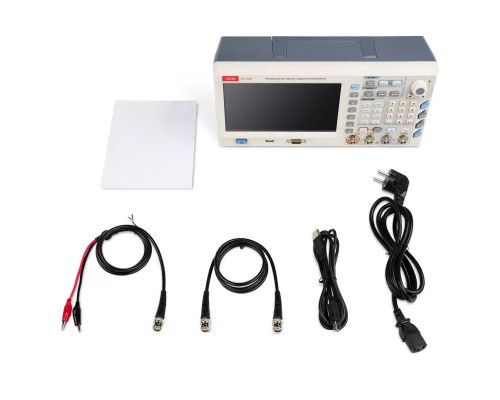

Комплектация
- Генератор сигналов специальной формы RGK FG-1602,
- Кабель питания,
- USB - кабель,

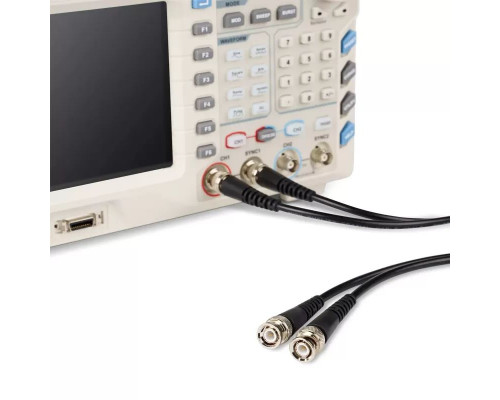

- Соединительный кабель с разъемом BNC и зажимами "крокодил",
- Соединительный кабель с разъемами BNC - BNC
