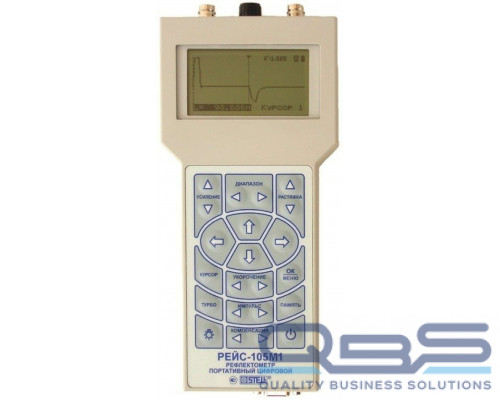

Мощный импульсный рефлектометр СТЭЛЛ РЕЙС-105М1 предназначен для обнаружения и определения расстояния до места повреждения в линиях. РЕЙС-105М1 заменяет прибор РЕЙС-105М, является модернизацией прибора РЕЙС-105Р и относится к новому поколению импульсных рефлектометров, разработанных для широкого применения в практике поиска повреждений и диагностики силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов. Заменяет многие импульсные рефлектометры, в том числе широко известные измерители неоднородностей линий Р5-10, Р5-13 и Р5-17.
Особенности СТЭЛЛ РЕЙС-105М
- Прямое управление всеми основными параметрами
- Большой диапазон измеряемых расстояний: от единиц сантиметров до 25 километров
- Низкая погрешность измерения: не более 0,2 %
- Высокая разрешающая способность: не хуже 2 сантиметров
- Реализация и улучшение всех функций больших рефлектометров
- Большая внутренняя энергонезависимая память (более 200 рефлектограмм)
- Связь с компьютером по интерфейсу RS-232
- Мощная программа обработки информации на компьютере
- Встроенная таблица коэффициентов укорочения с возможностью ее пополнения в процессе работы
- Простота и удобство пользования, малые габариты и вес
- Автономное питание, питание от промышленной и от бортовой сети, низкое энергопотребление
Комплект поставки
- Рефлектометр РЕЙС-105М1 (со встроенными аккумуляторами) - 1 шт.
- Блок питания-зарядки от сети 220 В - 1 шт.
- Кабель присоединительный - 2 шт.
- Кабель соединительный (2 метра) - 2 шт.
- Кабель для контроля частоты встроенного калибратора - 1 шт.
- Кабель связи с компьютером - 1 шт.
- Тройник и нагрузка 50 Ом для поверки - 1 шт.
- Предохранитель ВП-1-1 (0,25 А) - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Сумка для переноски - 1 шт.
Технические характеристики СТЭЛЛ РЕЙС-105М1
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) |
|
| Коэффициент укорочения |
|
| Зондирующие сигналы |
|
| Выходное сопротивление | 20...450 Ом, плавно регулируемое |
| Перекрываемое затухание | 60…80 дБ (в зависимости от амплитуды зондирующего импульса) |
| Инструментальная погрешность измерения расстояния | не более 0,2 % |
| Разрешающая способность | не хуже 2 см |
| Система управления прибором | уникальная система прямого управления параметрами прибора - для упрощения и ускорения измерений |
| Система отсчета | при помощи двух вертикальных курсоров: нулевого и измерительного |
| Режимы измерения |
|
| Растяжка | возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, ... 131 072 раза |
| Память |
|
| Время хранения информации во внутренней памяти | не менее 10 лет |
| Борьба с помехами и шумами |
|
| Отображение информации |
|
| Дисплей |
|
| Калибровка | автоматическая |
| Питание |
|
| Энергопотребление | не более 2,5 Вт |
| Температура эксплуатации | от -10 до +50 °С |
| Габаритные размеры | 106 х 224 х 40 мм |
| Масса (со встроенными аккумуляторами) | 0,75 кг |
Основные функции СТЭЛЛ РЕЙС-105М
- Определение отсутствия обрыва или короткого замыкания в линии
- Обнаружение в линии места повреждения или неоднородности (муфты, подключения к линии и др.)
- Определение характера повреждения (обрыв, короткое замыкание и др.)
- Измерение расстояния до места повреждения или неоднородности
- Измерение длины линии, в том числе длины кабеля на барабане или в бухте
- Измерение расстояния до места повреждения в проложенной под землей (в коробе и т.п.) линии неизвестного типа, если имеется отрезок такой же линии с известной длиной
- Определение расстояния до места перепутывания жил в кабеле
- Оценка величины волнового сопротивления линии
- Запись и хранение информации об измерениях в памяти прибора
- Выполнение паспортизации линии
- Передача информации в компьютер и считывание из компьютера
Применение СТЭЛЛ РЕЙС-105М
- Эксплуатация и прокладка кабельных линий всех типов в связи, энергетике и т. п
- Эксплуатация нефтепроводов и газопроводов, угледобывающая промышленность
- Эксплуатация горэлектротранспорта и железнодорожного транспорта, ТЭЦ, ГЭС, АЭС, ГРЭС
- Гражданская и военная авиация, речной и морской флот и транспорт, эксплуатация портов, аэродромов и космодромов, судостроение и самолетостроение
- Кабельные и воздушные системы электропередачи, телекоммуникаций и связи промышленных предприятий, учреждений, жилищных массивов
- Кабельное телевидение и компьютерные сети
- Монтаж и эксплуатация тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции
- Производство и торговля кабелями
