Модель:
15777
Артикул:
3-20-7090
Производитель:
Связьприбор
Наличие:
2 шт.
85 700 ₽
Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно
7 дней на возврат

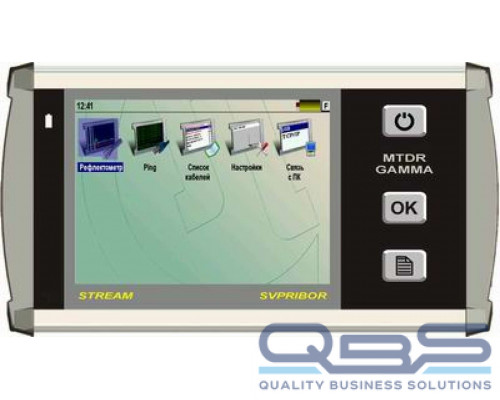

Импульсный рефлектометр высокого разрешения на компактной платформе STREAM СВЯЗЬПРИБОР MTDR GAMMA STREAM предназначен для магистральных кабелей и городских кабелей ТПП с высоким затуханием, а также для всех типов силовых кабелей и обладает специальными функциями "антилыжа" и компенсация затухания.

Особенности СВЯЗЬПРИБОР MTDR GAMMA STREAM

  • Система «мгновенный старт»
  • Цветной сенсорный дисплей с разрешением 640х480 точек
  • Многофункциональное меню
  • Связь с компьютером через USB и Ethernet
  • Запись результатов на внешний Flash накопитель
  • Поддержка работы с компьютерной мышкой

Возможности рефлектометра

  • Определение расстояния до места повреждения кабеля
  • Определение характера повреждений
  • Измерение расстояния между неоднородностями волнового сопротивления
  • Определение длины кабеля
  • Функция подавления шумов в условиях интенсивных помех и стабилизация рефлектограмм
  • Функция «антилыжа» для выравнивания рефлектограммы при измерениях на длинных кабелях
  • Компенсация затухания в кабеле

xDSL

  • Спектральный анализ шумов, сигнала, отношения сигнал/шум
  • Анализ скоростного потенциала
  • Поддержка технологий SHDSL, HDSL, E1 (ИКМ) и различных вариантов ADSL

Ethernet

  • Проверка связи с удаленными компьютерами по протоколу TCP/IP
  • Проверка IPTV



Комплект поставки

  • Рефлектометр MTDR GAMMA STREAM - 1 шт.
  • Кабель интерфейсный USB - 1 шт.
  • Кабель интерфейсный Ethernet (прямой) - 1 шт.
  • Кабель измерительный - 1 шт.
  • Блок питания от сети 220 В (выходное напряжение 15 В) - 1 шт.
  • Аккумуляторная батарея Li-Ion (встроенная) - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Компакт-диск с программным обеспечением - 1 шт.

Технические характеристики СВЯЗЬПРИБОР MTDR GAMMA STREAM

Рефлектометр
Диапазон измеряемых расстояний131, 262, 523, 1046, 2093, 4186, 8371, 16742, 33485, 66970 м
Максимальное разрешение0,2 м
Перекрываемое затуханиене менее 80 дБ
Длительность зондирующего импульса16 ÷ 30 000 нс
Диапазон установки коэффициента укорочения1-7, с шагом 0,001
Количество усреднений 2, 4, 8, 16, 32, 64, 128, 256, 512
Общие характеристики
Связь с ПКUSB и Ethernet
Дисплейцветной TFT, 640 × 480, сенсорный
Питание

встроенный аккумулятор Li-Ion (7,2 В, 4,4 А/ч)

от сети переменного тока с напряжением (220±22) В и частотой (50,0±1) Гц через блок питания с выходным напряжением 15 В, входящий в комплект поставки.

Время заряда аккумуляторной батареи4 часа
Габаритные размеры220×125×45 мм
Вес1 кг
Условия эксплуатации
Температура окружающего воздухаот -10 до +50°С
Относительная влажность воздухане более 90% при 25°С
Атмосферное давлениеот 70 до 106,7 кПа

Основные функции СВЯЗЬПРИБОР MTDR GAMMA STREAM

Специальные функции рефлектометра

  • Функция «антилыжа»
  • Функция подавления затухания

«Лыжа» – проблема для рефлектометров. Зондирующий импульс заряжает кабель, смещая рефлектограмму вверх и маскируя дефект. Справа показана работа рефлектометра на одном и том же кабеле с выключенной и включенной функцией «антилыжа». Расположение маркеров идентично.

Измерительный маркер, отмеченный стрелками на концах, стоит на подозрительном месте, где наблюдается какое-то изменение. Идентифицировать его практически невозможно.

Вид рефлектограммы с исправленной «лыжей» принципиально лучше. Исчезла мертвая область после зондирующего импульса. Слабо различимый дефект кабеля теперь может быть четко локализован.
