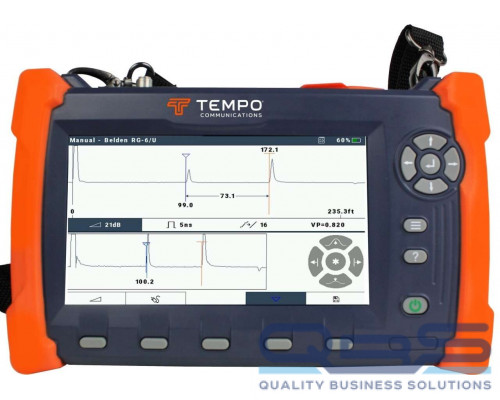

Tempo CableScout CS90 - импульсный рефлектометр для локализации повреждений в коаксиальных и симметричных кабелях. Он оснащен функцией “overview”, которая в автоматическом режиме позволяет находить наиболее значимые повреждения линии. Прибор имеет узкие зондирующие импульсы, благодаря чему удалось практически до нуля свести мертвую зону прибора. А продуманное до мелочей исполнение и меню прибора создадут максимальный комфорт в его эксплуатации.
Русскоязычное меню прибора и наличии в нем контекстно-зависимой справки (на русском языке) избавляет от необходимости использования инструкции по эксплуатации. Все подсказки можно получить в меню прибора в процессе измерений.
Особенности импульсного рефлектометра Tempo CableScout CS90
- тестирование витой пары и коаксиальных кабелей;
- почти нулевая мертвая зона (0,3 м);
- поиск наиболее значимых повреждений линии в автоматическом режиме;
- возможность поиска обрыва, короткого замыкания, плавающих неисправностей и др. повреждений;
- автоматическое масштабирование и усиление для удобства чтения рефлектограммы;
- автоматическое определение расстояния до конца кабеля для удобства первоначальных настроек;
- возможность просмотреть всю линию целиком нажатием одной кнопки;
- яркий 7' цветной экран высокого разрешения с подсветкой (адаптирован для работы при ярком солнечном свете и недостаточном освещении);
- брызго-, ударо - и пылезащищенный корпус;
- мощная аккумуляторная батарея (более 8-ми часов работы);
- контекстно зависимое меню справки;
- все необходимые кабели в комплекте;
- портативное исполнение и малый вес
Обзор импульсного рефлектометра Tempo CableScout CS90
Комплект поставки импульсного рефлектометра Tempo CableScout CS90
| Комплектующая | Количество |
| Основной блок рефлектометра CableScout CS90 | 1 шт. |
| Зарядное устройство постоянного тока (розетка 12 В) | 1 шт. |
| Блок питания / зарядки от сети переменного тока | 1 шт. |
| Измерительный коаксиальный провод (2 м) | 1 шт. |
| Коннектор F типа | 1 шт. |
| BNC адаптер | 1 шт. |
| SV-03 адаптер | 1 шт. |
| Адаптер F - крокодилы | 1 шт. |
| Наплечный ремень | 1 шт. |
| Сумка для транспортировки | 1 шт. |
| SD карта памяти | 1 шт. |
Технические характеристики импульсного рефлектометра Tempo CableScout CS90
| Параметр | Значение |
| Измерение | |
| Максимальная рабочая длина линии | 2,9 км |
| Ширина мертвой зоны | 0,3 м |
| Тестовый сигнал | Импульс 1/2 синусоиды |
| Ширина зондирующего импульса | 1 нс, 5 нс, 25 нс |
| Импеданс | 75 Ом |
| Напряжение | Более 4 В (пиковое) |
| Фильтрация | 1, 2, 4, 8, 16, 32 |
| Отображение результатов | |
| Диагональ экрана | 7” (180 мм) |
| Разрешение экрана | 800 х 480 |
| Горизонтальное разрешение | 204 пикс. (прибл. 3”/75 мм) |
| Яркость подсветки экрана | 1 000 кд/м² |
| Сохранение результатов измерения | |
| Сохранение результатов | SD карта или USB флеш память |
| Питание | |
| Тип аккумуляторной батареи | Li-Ion polymer |
| Мощность аккумуляторной батареи | 30 Вт/ч |
| Время работы от аккумуляторной батареи с подсветкой экрана | более 8 час. |
| Защита | |
| Защита входа по постоянному напряжению | +/- 400 В |
| Защита корпуса от пыли, брызг и ударов | есть |
| Категория защищенности | CAT 1, 60В макс без использования дополнительных изолирующих устройств |
| Общие характеристики | |
| Температура эксплуатации | -20 ...+ 50 C (0 ... 30 C при зарядке) |
| Температура хранения | -20 ... +60 C |
| Габариты | 262 х 162 х 55 мм |
| Вес | 900 гр. |
