Tempo CableScout TV220 - лучший рефлектометр для локализации повреждений в коаксиальном кабеле. Он, подобно оптическим рефлектометрам, способен автоматически определить все события (повреждения) в кабеле. Более того, Tempo CableScout TV220 может выделить среди всех повреждений - наиболее влияющее на работоспособность линии. Прибор предоставляет пользователю выбор типа фильтрации событий:
- отобразить наиболее значимое повреждение линии;
- отобразить три наиболее значимых повреждения линии;
- отобразить все повреждения линии
CableScout TV220 также имеет возможность фильтрации верхних частот, сравнения и вычитания рефлектограмм, поиска плавающих неисправностей. Это позволяет существенно повысить эффективность локализации повреждений в коаксиальных кабелях.
Tempo CableScout TV220 обладает высокой точностью измерений, благодаря использованию зондирующего импульса длительностью от 1нс. Вместе с тем, максимальная протяженность измеряемого кабеля составляет 3658м
Несмотря на высокую производительность и обилие функций, прибор очень прост в применении. Фирменная технология TestWizard позволяет проводить весь комплекс измерений нажатием одной кнопки!
Рефлектометр снабжён интерфейсом для подключения к ПК.
Особенности рефлектометра Tempo CableScout TV220
- автоматический поиск всех дефектов кабельной линии (порог обнаружения события регулируется пользователем)
- функция автоматического поиска наиболее значимого повреждения линии
- режим автоматического поиска трех наибольших повреждений в линии
- система интеллектуального масштабирования рефлектограмм
- фильтр верхних частот (включается при необходимости проведения тестирования в сильно зашумленой среде)
- измерение возвратных потерь на событиях рефлектограммы
- сравнение и вычитание рефлектограммы кабеля с рефлектограммой из памяти прибора (более подробно смотри во вкладке "функциональные особенности")
- поиск плавающих (кратковременно возникающих) повреждений
- запись рефлектограмм, выгрузка их в ПК, формирование отчетов и базы рефлектограмм
Комплект поставки рефлектометра Tempo CableScout TV220
- рефлектометр CableScout TV220
- адаптер питания от сети переменного тока 100-240В, 2,5 А
- шнур питания
- комплект тестовых шнуров BNC – крокодилы
- USB кабель
- коаксиальный измерительный шнур F-F
- адаптер F (female) -F (female)
- адаптер F (female) – BNC (male)
- сумка для транспортировки
- наплечный ремень
- инструкция по эксплуатации
Технические характеристики рефлектометра Tempo CableScout TV220
| Характеристика | Значение |
| Выходной тестовый сигнал | Положительный синусоидальный импульс |
| Амплитуда | 4 В (при нагрузке 105 Ом); 6 В (при нагрузке 75 Ом) |
| Полное выходное сопротивление | 75 Ом |
| Длительность импульса | 1 нс, 5 нс, 25 нс |
| Защита по напряжению | ± 400 В по постоянному напряжению + пиковое значение переменного напряжения на максимальной частоте 440 Гц в течение 30 сек |
| Максимальная дальность | 3658 м, в зависимости от типа кабеля и условий тестирования |
| Коэффициент усиления | от 0 до 90 дБ (с шагом в 3 дБ) |
| Точность измерения по горизонтали | от 0 до 610 м: ±0.6 м + погрешность Vp от 610 до 1830 м: ±0.9 м + погрешность Vp от 1831 до 3658 м: ±1.2 м + погрешность Vp |
| Возвратные потери | автоматическое измерение в месте расположения курсора, разрешающая способность ±1 дБ |
| Дисплей | разрешение 640×440 точек высококонтрастный ЖК дисплей с диагональю 7,2 дюйма, подсветка |
| Разрешение дисплея (мин.) | 4.6 см |
| Память | до 20 рефлектограмм |
| Рабочие расстояния | 8 рабочих расстояний от 29 м до 3658 м, плюс возможность увеличения/ уменьшения изображения |
| Температура | рабочая: от -10°C до +40°C; хранения: от -20°C до +60°C |
| Влажность | до 95%, без конденсации |
| Единицы измерения расстояния | метры, футы, наносекунды |
| Порт для вывода данных на ПК | USB тип B |
| Защита корпуса | защищен от ударов (падение с высоты 2 м), попадания влаги и пыли |
| Источник питания |
|
| Время работы от аккумулятора | 8 часов (без подсветки) |
| Температура эксплуатации | –10° C ... +40° C |
| Температура хранения | –20° C ... +60° C |
| Влажность | 10% ... 95% (без конденсации) |
| Сертификат безопасности | IEC61010-1:2001(2nd Edition); EN61010-1:2001(2nd Edition) |
| Размеры | 240 × 300 х 90 мм |
| Вес | 2,3 кг |
Основные функции рефлектометра Tempo CableScout TV220
| Наименование | Фото | Комментарии |

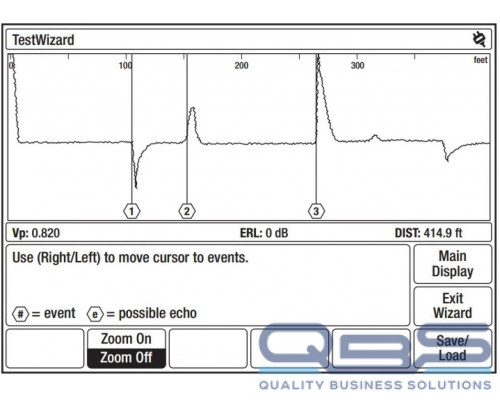

| Диагностика линии (автоматический поиск неоднородностей) |  | Просмотр рефлектограммы коаксиального кабеля, локализация неоднородностей волнового сопротивления (муфты, замокшие участки, обрыв), определение длины кабеля и расстояния до повреждений. Прибор TV220 способен автоматически определить места с неоднородностью импеданса: муфты, короткое замыкание, паралельный отвод, обрыв и т.д.) |
| Чтение рефлектограммы из памяти |  | Просмотр сохраненной рефлектограммы, , локализация неоднородностей волнового сопротивления (муфты, замокшие участки, обрыв), определение длины кабеля и расстояния до повреждений |
| Сравнение снятой рефлектограммы с памятью |  | Режим упрощает локализацию повреждений. Используется в случаях, когда имеется база рефлектограмм кабеля. Позволяет оценить изменения рефлектограммы с момента последней диагностики линии |
| Вычитание рефлектограммы кабеля из рефлектограммы, находящейся в памяти прибора |  | Режим позволяет легко локализовать повреждения в кабельной линии, даже при наличии большого количества помех. Реализуется в процессе математического вычитается одной рефлектограммы из другой. В случае, если в линии имеются шумы и наводки, они наблюдаются на обоих рефлектограммах (в памяти и на живой линии). В результате вычитания рефлектограмм, вычитаются и шумы, в результате чего пользователь наблюдает чистую рефлектограмму. |
| Режим поиска плавающих неисправностей |  | Позволяет локализовать кратковременно появляющиеся неоднородности: пропадание контакта, короткое замыкание. В данном режиме рефлектометр фиксирует рекущую рефлектограмму и продолжает измерения до тех пор, пока не зафиксирует изменения рефлектограммы. Зафиксировав изменения, он хранит изображение до момента прихода инженера (до 1 суток) |
