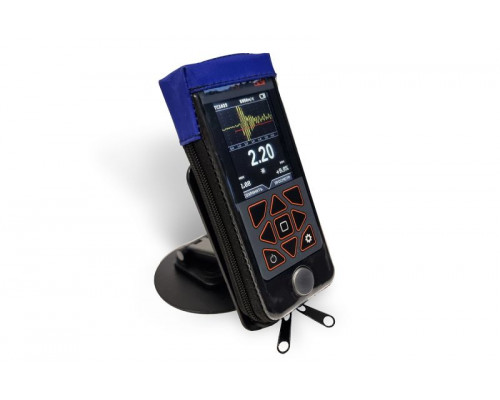

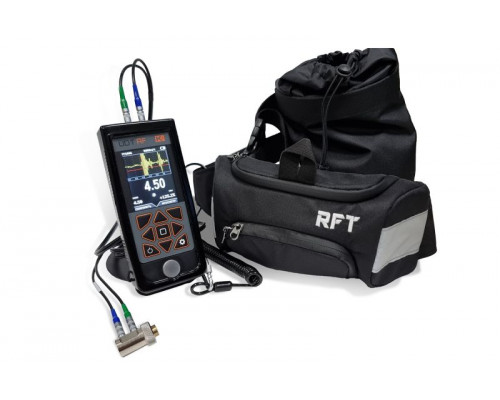

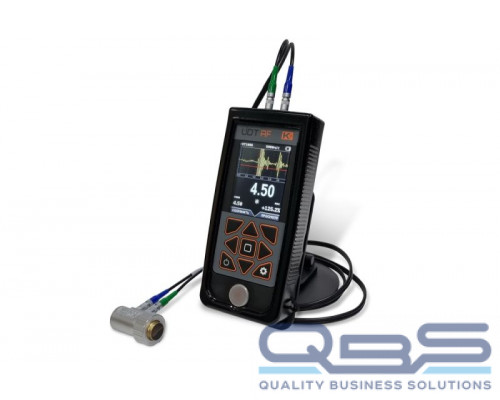

UDT-RF pro ультразвуковой толщиномер

UDT-RF pro - профессиональный многофункциональный ультразвуковой толщиномер с возможностью подключения любых типов прямых преобразователей. В приборе реализованы режимы А-скан, Б-скан, режим записи результатов измерений по точкам в виде табличного файла, а также обычный цифровой режим с возможностью задания браковочного уровня и измерения остаточной толщины в процентах (%). В А-скане возможно проводить измерения ЭХО-ЭХО с использованием двух стробов.

Также можно рассмотреть младшую простую модель - UDT-RF - простой функциональный бюджетный прибор без массы "наворотов", но в современном исполнении.

Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

Отличительные особенности:

• Многофункциональность – работа в цифровом режиме, А-скане, Б-скане, табличном режиме с записью результатов (РЕЖИМЫ: А-СКАН, Б-СКАН, ТАБЛИЦА, ЦИФРА)
• Работа с двумя стробами в режиме ЭХО-ЭХО
• Прецезионная толщинометрия по переходу через "0"
• Библиотека преобразователей
• Режим пользовательского РС и совмещенного преобразователей, позволяющих настроить любой преобразователь, любого производителя
• Измерение-калибровка скорости распространения ультразвуковой волны на образце с заранее известной толщиной
• АСД – управляемая система измерений, где возможно установить норму толщины для детали и настроить пороги отклонения от нормы в мм или в % с цветовой сигнализацией выхода за установленные пределы
• Дискретность измерения 0,1/0,01/0,001 мм
• Регулируемая яркость экрана
• Настраиваемая палитра – цветовое отображение экрана
• Настраиваемый таймер автоотключения
• Эргономичный корпус из ABS пластика
• Цветной дисплей
• Функциональная рабочая сумка-чехол RFT

Толщиномер UDT-RF pro работает в 4-х основных режимах измерений:

• Режим А-СКАН – предназначен для измерения толщины металла/пластика, на основе введенной оператором скорости распространения УЗ колебаний в материале исследуемого объекта с визуализацией радиосигналов на экране толщиномера. При этом на экране отображается минимальное измеренное значение и отклонение от нормы в мм или %.
• Режим Б-СКАН – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины. В этом режиме на экране отображаются одновременно Б-скан, измеренное значение и значение установленного минимума.
• Режим ЦИФРА – предназначен для измерения толщины изделия, на основе введенной оператором скорости распространения УЗ колебаний в материале исследуемого объекта. При этом на экране отображается минимальное измеренное значение и отклонение от нормы в мм или %.
• Режим ТАБЛИЦА – предназначен для записи результатов измерений по точкам в виде табличного файла, количество строк и столбцов задается при создании файла, после сохранения и каждое значение в таблице можно скорректировать выполнив повторные измерения и перезаписав его.

Сертификат Госстандарта России RU.C.27.004.A №68187, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.

Технические характеристики

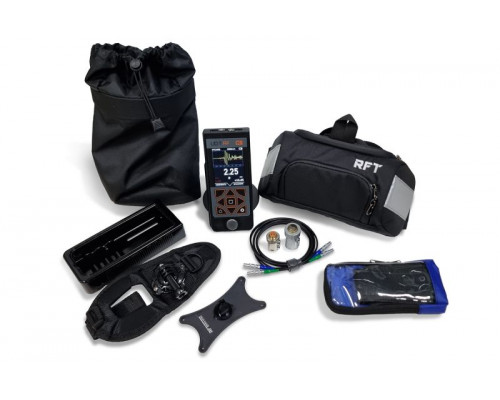

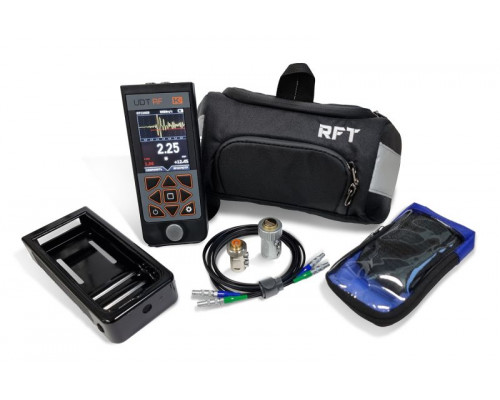

Комплектация

• UDT-RF pro ультразвуковой толщиномер электронный блок
• РС преобразователь 5,0 МГц
• РС преобразователь 10,0 МГц
• Кабель подключения преобразователя Lemo-Lemo двойной
• Зарядное устройство 220 В
• Сумка RFT
• Комплект документации
