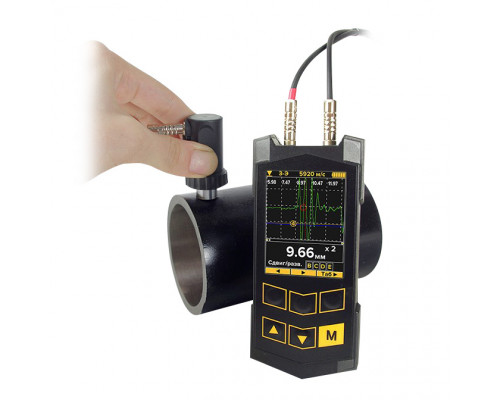

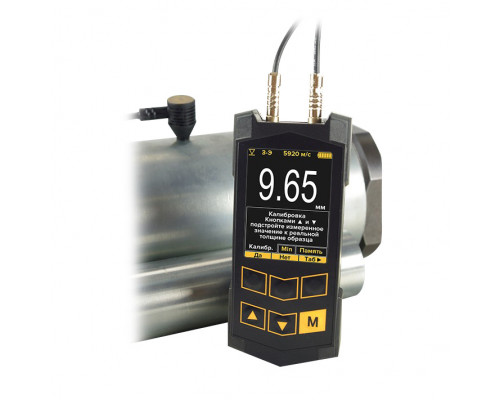

Для эффективного контроля толщины стенок металлических и неметаллических изделий был разработан новый портативный ультразвуковой толщиномер Булат 3. Объектом контроля могут стать изделия как специального, так и общего назначения (в том числе под защитными покрытиями толщиной до 2 мм) в диапазоне толщин от 0,25 до 300 мм. В ходе работы используются совмещенные и раздельно-совмещенные преобразователи, обеспечивающие высокую достоверность полученных результатов в любых условиях. Модель отличается наличием нескольких режимов измерения, функций А- и В-сканов, цветным высококонтрастным графическим дисплеем.
Области применения толщиномера: представленная модель может быть использована в цеховых, полевых, лабораторных условиях.
Отличительные особенности измерителя Булат 3:
- использование нескольких режимов измерения, каждый из которых обеспечивает высокую достоверность результатов и подавление влияния мешающих параметров в температурном диапазоне от -30 до +50 °C;
- широкая номенклатура совмещенных и раздельно-совмещенных малоистираемых преобразователей;
- наличие преобразователей для измерения толщины нагретых изделий (температура до 350 °C);
- автоматическая программно-аппаратная установка нуля преобразователей;
- цветной высококонтрастный графический индикатор (TFT 2,4”, 320x240 пикселей);
- возможность графического отображения ЭХО-сигнала в режиме А-скан, а также наличие функции В-скана;
- контроль толщины стенок металлических изделий под диэлектрическими покрытиями (в режимах ЭХО-ЭХО и ЗОНД-ЭХО-ПОКРЫТИЕ);
- контроль толщины покрытия (в режиме ЗОНД-ЭХО-ПОКРЫТИЕ);
- опознавание раздельно-совмещенных преобразователей в автоматическом режиме со встроенной памятью;
- запоминание результатов измерения, а также графиков А- и В – сканов в памяти прибора с возможностью их последующего просмотра и передачи на ПК для статистической обработки, составления протоколов, хранения;
- габариты, форма и эргономика блока обработки информации обеспечивают удобство удержания и считывания информации, а также возможность работы с клавиатурой одной рукой (правой или левой);
- возможность самостоятельного обновления программного обеспечения по интерфейсу USB.
Технические характеристики
Технические характеристики многофункционального толщиномера:
Диапазон измеряемых толщин (по стали)* Т, мм: | |
– с раздельно-совмещенными преобразователями общего назначения | 0,5–300 |
– со специализированными раздельно-совмещенными преобразователями (под защитными покрытиями толщиной до 2 мм) | 0,6–100 |
– с совмещенными преобразователями (с линией задержки) | 0,25–10 |
Скорость распространения ультразвука, м/с | 1000–9999 |
Дискретность измерений, мм | 0,1; 0,01 |
Основная погрешность измерения по диапазонам Т, мм, не более: | |
– Т = 0,5–10 | ± (0,001Т+0,005) |
– Т = 10–300 | ± (0,001Т+0,1) |
Габаритные размеры, мм | 120х57х20 |
Питание: LiIon аккумулятор, В | 3,7 |
Диапазон рабочих температур для прибора (базовый) | -30 …+50 °C |
Диапазон рабочих температур для преобразователей (базовых) | -50 … +80 °C |
Диапазон рабочих температур для преобразователей (высокотемпературных) | до 450 |
Время непрерывной работы, ч, не менее | 9 |
Масса прибора, г | не более 150 |
Количество результатов измерений, сохраняемых в памяти | 100000 |
Количество А- и В- сканов, сохраняемых в памяти | 500 |
*Зависит от характеристик контролируемого материала и типа преобразователя.
Варианты исполнения толщиномера Булат 3
Характеристики | Б3.1 | Б3.2 | Б3.3 |
Возможность измерения толщины металла под покрытием | Только в режиме | В режимах | В режимах |
Диапазон контролируемых толщин (по стали) Т, мм | 0,5-300 | 0,25*-300 | 0,25*-300 |
Диапазон контролируемых толщин (для базового комплекта) Т, мм: | |||
Наличие А-скана | --- | да | да |
Наличие В-скана | --- | да | да |
Наличие памяти результатов измерения | --- | --- | да |
Возможность передачи данных в компьютер | --- | --- | да |
Состав базового комплекта: | |||
Преобразователи: | Преобразователь серии Е (1шт.), Преобразователь «стандартный» (5-10/2-A или 10-6/2-А)-1шт. | Преобразователь серии Е (1шт.), Преобразователь «стандартный» (5-10/2-A или 10-6/2-А)-1шт. | Преобразователь серии Е (1шт.), Преобразователь «стандартный» (5-10/2-A или 10-6/2-А)-1шт. |
Зарядное устройство | 1 | ||
Кабель USB-A/miniUSB | 1 | ||
Кейс | 1 | ||
*Зависит от характеристик контролируемого материала и типа преобразователя.
Комплектация
- Блок обработки информации с двумя преобразователями, один из которых специализированный для контроля металлических изделий под покрытием;
- дополнительные преобразователи (по индивидуальному заказу);
- инструкция по эксплуатации с методикой поверки;
- кабель связи с ПК (USB - mini-USB);
- программа обработки информации;
- зарядное устройство;
- транспортировочный кейс.
Технические характеристики
Представитель высококлассного оборудования Булат 3 приятно удивит своей скоростью и качеством выполняемой диагностики. Он применим для измерений толщины стенок различных изделий из металла и прочих материалов. Осуществляет работу в диапазоне: от 0,25 мм до 300 мм и способен измерять, в том числе, и защитные нанесения специального или общего назначения с толщиной до двух миллиметров.
Булат 3 поддерживает эксплуатацию с совмещенными и раздельно-совмещенными адаптерами. Общий результат работы отличается высокой достоверностью, данное устройство можно использовать в лабораторных, производственных и полевых условиях.
Аппарат представлен двумя моделями. У второй присутствуют опции А-скана и B-скана, данные могут сохраняться во внутренней памяти, а также имеется возможность отправки необходимых файлов на персональный компьютер, что придает работе характер более тщательного исследования.
Прибор функционирует в нескольких конфигурациях, каждая из которых обеспечивает решение определенного круга задач в наиболее быстром темпе и качественном исполнении.
Измеритель может функционировать при температурах: от -30°C до +50°C. Работает с адаптерами для диагностики объектов, нагретых до 350°C. Нулевой показатель достигается автоматически посредством программно-аппаратурной установки. Возможна эксплуатация инструмента до девяти часов подряд без подзарядки.

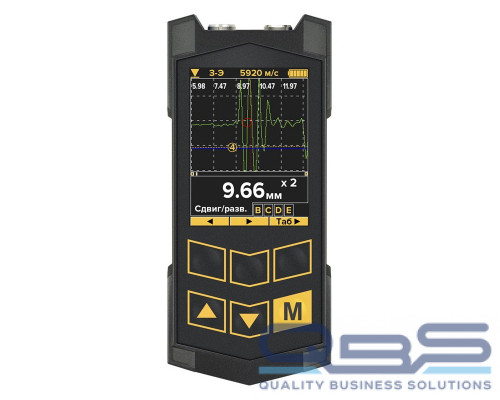

Имеется высококонтрастный, цветной графический дисплей TFT на 2,4 дюйма (320x240 пикселей), который демонстрирует данные в хорошо видном, четком формате. Сам прибор является малогабаритным и эргономичным. Он весит всего: 150 г., а его размеры составляют: 120x57x20 мм.
Решить множество самых разных задач позволит Булат 3. Это высококачественный инструмент для достижения целей наиболее оптимальным путем.
