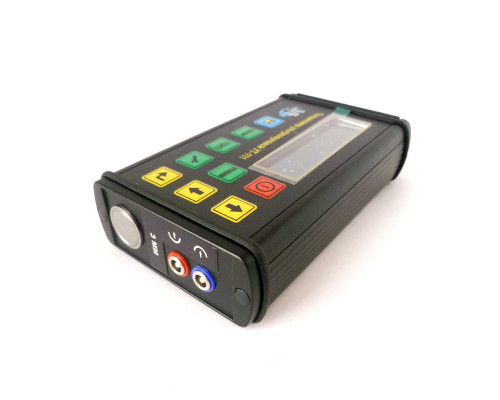

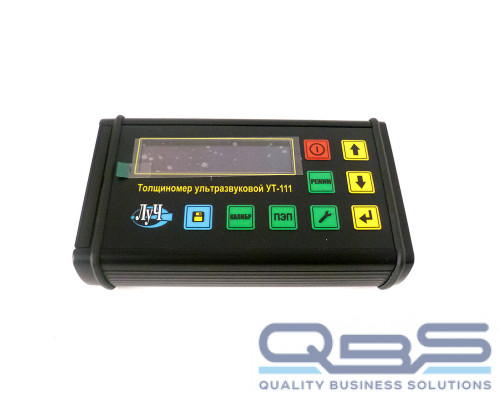

Толщиномер ультразвуковой УТ-111 общего назначения по ГОСТ 28702-90, предназначен для ручного контактного измерения толщины изделий из различных металлов и сплавов, стекла, керамики, полимерных и композиционных материалов, у которых коэффициент затухания ультразвуковых колебаний на частоте 5,0 МГц не превышает 0,3 дБ/см, со скоростями распространения продольных ультразвуковых колебаний (УЗК) от 100 до 9999 м/с при одностороннем доступе к объекту измерения.
Толщиномер УТ-111 применяется для измерения толщины изделий с плоской и выпуклой цилиндрической поверхностями со стороны контакта с УЗ ПЭП. Предназначен для эксплуатации в лабораторных и цеховых условиях, на предприятиях черной и цветной металлургии, в машиностроении, химической, нефтедобывающей и нефтеперерабатывающей промышленности и т.п. для контроля остаточной толщины изделий и металлоконструкций, подвергающихся коррозионному, в том числе и атмосферному воздействию. Толщиномер УТ-111 (при использовании соответствующих типов УЗ ПЭП) может контролировать остаточную толщину изделий и металлоконструкций, находящихся под водой: обшивки корпусов судов и плавучих технических средств, стальных листовых и панельных элементов гидротехнических сооружений, трубопроводов, дюкерных переходов и т.п.
Отличительные особенности ультразвукового толщиномера:
- Толщиномер содержит встроенные средства диагностирования
- Рабочее положение толщиномера – произвольное, удобное для считывания оператором информации с графического дисплея толщиномера
- USB - порт связи с компьютером
- Возможность формирования протоколов отчета
- Возможность обновления программного обеспечения с компьютера
- Индикация времени наработки толщиномера
Технические характеристики
Диапазон измерения толщины по стали типа 40Х13 | от 0,6 до 500,0 мм. |
Диапазон установки скорости распространения УЗК в материале контролируемого изделия | от 100 до 9999 м/с |
Дискретность отсчета цифрового индикатора толщиномера в режиме измерения или ввода значения толщины в диапазоне толщин | - до 99,99 мм - 0,01 мм; |
Минимальный радиус кривизны поверхности измеряемого изделия в зависимости от типа и частоты используемого УЗ ПЭП | соответствует значениям, приведенным в таблице 2.2 паспорта толщиномера |
Максимально допустимая шероховатость поверхности измеряемых изделий, в зависимости от типа и частоты используемого УЗ ПЭП | должна соответствовать таблице 2.3 паспорта толщиномера |
Электрическое питание толщиномера осуществляется от следующих источников | - сеть переменного тока частотой (50±1) Гц и напряжением от 187 до 242 В (сетевой блок питания); |
Время непрерывной работы толщиномера от полностью заряженной аккумуляторной батареи | не менее 12 ч. |
Время установления рабочего режима толщиномера | 6 с. |
Время, необходимое для одного измерения | не более 4 с. |
Время автоматического отключения толщиномера после последнего измерения или воздействия на любую из кнопок | 5 ± 0,5 мин. |
Габаритные размеры электронного блока толщиномера | не более 150 х 90 х 40 мм. |
Масса толщиномера с встроенной аккумуляторной батареей | не более 0,5 кг. |
Память толщиномера | 20 000 ячеек |
Диапазоны измерения толщины различными УЗ ПЭП соответствуют значениям, приведенным в таблице:
Условное обозначение УЗ ПЭП | Поддиапазон измеряемых толщин |
П112-10,0-6/2-Т-003 | от 0,6 до 30,0 мм |
П112-5,0- 10/2-Т-003 | от 1,0 до 300,0 мм |
П112-2,5-12/2-Т-003 | от 2,5 до 500,0 мм |
П112-2,5Т-12/2-Б до 300 °С | от 3,0 до 50,0 мм |
П112-5,0Т-12/2-Б до 300 °С | от 3,0 до 50,0 мм |
П112-5,0-10/2-Т-100ПР * | от 3,0 до 50,0 мм |
П112-2,5-12/2-А | от 3,0 до 100,0 мм |
П112-1,25-20/2-А ** | от 15,0 до 200,0 мм |
П111-1,25-К20 *** | от 20,0 до 500,0 мм |
П111-1,25-П20 *** | от 20,0 до 200,0 мм |

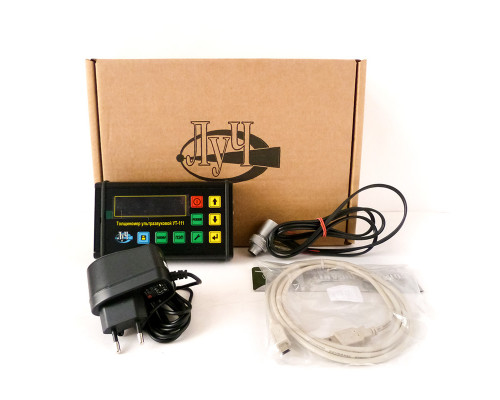

Комплектация
Толщиномер ультразвуковой УТ-111 (электронный блок) | 1 шт. |
УЗ ПЭП * | 1 шт. |
Кабель соединительный (УЗ ПЭП – электронный блок) ** | 1 шт. |
Кабель соединительный (электронный блок - компьютер) | 1 шт. |
Блок аккумуляторный (встроенный) | 1 шт. |
Сетевой блок питания (зарядное устройство) | 1 шт. |
Программное обеспечение | 1 компл. |
Тест-образец 3 мм (встроенный)*** | 1 шт. |
Толщиномер ультразвуковой УТ-111. Руководство по эксплуатации ЛИВЕ.415119.030 РЭ | 1 экз. |
Толщиномер ультразвуковой УТ-111. Паспорт ЛИВЕ.415119.030 ПС | 1 экз. |
Чехол для электронного блока**** | 1 шт. |
Сумка для переноски**** | 1 шт. |
Транспортная тара | 1 шт. |
* - толщиномер поставляется с одним УЗ ПЭП. Количество дополнительно поставляемых УЗ ПЭП, их тип и рабочая частота оговариваются при оформлении заказа. | |
Ультразвуковые преобразователи для толщиномера УТ-111
Условное обозначение УЗ ПЭП | Поставляемый тест-образец |
П112-10,0-6/2-Т-003 | Тест-образец 3 мм (встроенный) |
П112-5,0- 10/2-Т-003 | Тест-образец 3 мм (встроенный) |
П112-2,5-12/2-Т-003 | Тест-образец 3 мм (встроенный) |
П112-2,5Т-12/2-Б до 300 °С | Тест-образец 3 мм (встроенный) |
П112-5,0Т-12/2-Б до 300 °С | Тест-образец 3 мм (встроенный) |
П112-5,0-10/2-Т-100ПР | Тест-образец 3 мм (встроенный) |
П112-2,5-12/2-А | Тест-образец 3 мм (встроенный) |
П112-1,25-20/2-А | Тест-образец 5 мм |
П111-1,25-К20 | Тест-образец 20 мм |
П111-1,25-П20 | Тест-образец 20 мм |
Технические характеристики
Универсальное измерительный прибор толщиномер ультразвуковой УТ-111 используется при измерении толщин самых различных материалов. Это могут быть металлы и их сплавы, всевозможные пластики и др. При работе с прибором не имеет принципиального значения форма измеряемой поверхности.
Толщиномер ультразвуковой УТ-111 нашел применение во многих сферах деятельности. Он с одинаковым успехом может быть использован в машиностроении, металлургии, при добыче нефти и т.д.
Неоспоримым преимуществом прибора перед его конкурентами является возможность определения толщины конструкций или их отдельных деталей, расположенных под поверхностью воды. Например, с его помощью можно измерить толщину обшивки судов, трубопроводов и различных плавсредств.
Отличительные черты устройства:
- прибор оснащается системой диагностики;
- инструмент при необходимости подготовит протокол отчета о выполненных измерениях;
- все программное обеспечение прибора можно быстро обновить, используя для этого ПК;
- инструмент можно подключать к ПК для обработки данных и дальнейшего их хранения;
- прибор показывает время наработки.
Пользователи, уже работающие с устройством смогли по достоинству оценить его богатые функциональные возможности. Инструмент является уникальным и при его создании были использованы самые последние технологии и собственные разработки производителя. Толщиномер ультразвуковой УТ-111 уже с успехом применяется на большом количестве предприятий, относящихся к различным сферам производства. Он может работать, как в автономном режиме используя литий ионную аккумуляторную батарею, так и от стандартной электрической сети, что еще больше расширяет сферу применения толщиномера. Внешний сетевой адаптер входит в состав комплекта инструмента.
