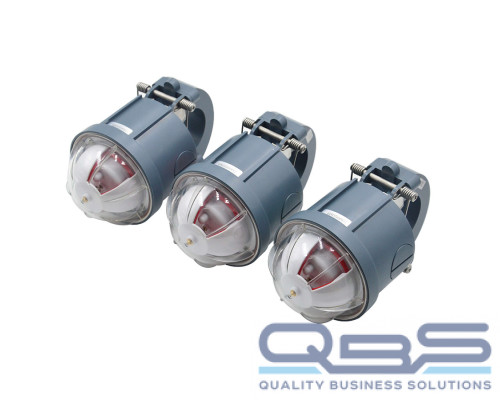

ИМАГ-LF - индикаторы короткого замыкания для воздушной линии. Обычно используются на распределительных электрических сетях напряжением 6 ~ 35 кВ (по заказу пользователя могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности сигнализирует механический флажок и три ярких мигающих светодиода с обзором на 360. Информацию о неисправности и значение тока также можно выгружать в систему SCADA по сетям 2.5G/3G/4G.
Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, и т.д., можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. В качестве индикации низкого заряда батареи используется локальная механическая индикация с помощью красного флажка.
Индикатор замыкания на землю и короткого замыкания типа ИМАГ-LF включает:
1) Один блок сбора данных (DCU), обеспечивающий передачу информации о неисправности и значения тока нагрузки в систему SCADA.
2) Три индикатора, обнаруживающих короткое замыкание и замыкание на землю и обеспечивающих визуальную индикацию.
Особенности
Короткое замыкание: | Индикация с помощью красного механического флажка и трех ярких мигающих светодиодов. |
Замыкание на землю: | Индикация с помощью красного механического флажка и трех ярких мигающих светодиодов. |
Предупреждение о низком заряде батареи: | Индикация с помощью красного механического флажка. |
Регулировка параметров: | Параметры можно считывать и настраивать с помощью беспроводного инструмента |
Удаленная передача: | Блок сбора данных может передавать информацию в систему SCADA. |
Электропитание: | Индикатор может получать питание от воздушных линий; в качестве резервного источника используется литиевая батарея. Блок сбора данных может получать питание от солнечной панели; в качестве резервного источника используется литиевая батарея. |
Примечание: Тип неисправности нельзя определить локально, но необходимую информацию можно получить из системы SCADA. | |
Общие данные
Параметр | Значение |
| Ток срабатывания при коротком замыкании (между фазами) | 50 ~ 1200 А, регулируемый, шаг 1 А, по умолчанию 150 А |
Падение напряжения при замыкании на землю (между фазой и землей) | Регулируемое: шаг 1%, по умолчанию 30% |
Задержка срабатывания при замыкании на землю | Регулируемая: шаг 1 секунда, по умолчанию 30 секунд |
Сброс устройства индикации | 1. Вручную с помощью магнита. |
Класс защиты | IP68 |
Внутреннее тестирование | Согласно IEEE495-2007 |
Диапазон рабочих температур | -40~+70°C |
Электропитание | Литиевая батарея типа AA 3,6 В / 4 Ач, сменная |
Срок службы батареи | 10 лет |
Масса индикатора | Приблизительно 620 г |
Габариты | Диаметр: 93 мм Высота: 170 мм |
Погрешность | 0 А ~ 300 А ±3 А 300 А ~ 800 А ±1% |
Диаметр кабеля | 6 мм ~ 42 мм |
Частота мигания | 10 в минуту, регулируемая |
Максимальный ток нагрузки/замыкания | 1200 A |
Диапазон напряжения | 6 ~ 35 кВ, по заказу пользователя может быть модернизирован до 110 кВ |
Выдерживаемый ток | 31,5 кА/4 с |
Связь | 433MHz от индикаторов на блок сбора данных |
Коммуникационный протокол | От индикатора до блока сбора данных: собственный |
