ИМАГ-LL - индикатор короткого замыкания для воздушной линии, которые обычно используются на распределительных электрических сетях напряжением 6 ~ 35 кВ (по заказу могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности локально сигнализируют три ярких мигающих светодиода с обзором на 360 градусов. Информацию о неисправно- сти и значение тока также можно выгружать в систему SCADA по сетям 2.5G/3G/4G.
Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, и т.д., можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. Для постоянной неисправности, неустойчивой неисправности и низкого напряжения батареи могут индивидуально подаваться сигналы тревоги с помощью трех ярких мигающих светодиодов. Сигнализация замыкания на землю подается с помощью двух попеременно мигающих светодиодов.
Индикатор замыкания на землю и короткого замыкания типа ИМАГ-LL включает:
Один блок сбора данных, обеспечивающий передачу информации о неисправности и значения тока нагрузки в систему SCADA.
- Три индикатора, обнаруживающих короткое замыкание и замыкание на землю и обеспечивающих визуальную световую индикацию.
Особенности
Постоянная неисправность: | Мигает яркий красный светодиод. |
Неустойчивая неисправность: | Мигает яркий зеленый светодиод. |
Замыкание на землю: | Попеременно мигают красный и зеленый светодиоды. |
Предупреждение о низком заряде батареи: | Мигает яркий желтый светодиод. |
Регулировка параметров: | Параметры можно считывать и настраивать с помощью беспроводного инструмента |
Удаленная передача: | Блок сбора данных может передавать информацию в систему SCADA. |
Электропитание: | Индикатор может получать питание от воздушных линий; в качестве резервного источника используется литиевая батарея. Блок сбора данных может получать питание от солнечной панели; в качестве резервного источника используется литиевая батарея. |

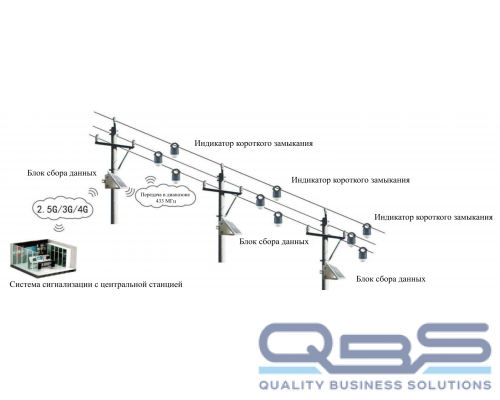

Топология
Общие данные
Параметр | Значение |
| Ток срабатывания при коротком замыкании (между фазами) | 50 ~ 1200 А, регулируемый, шаг 1 А, по умолчанию 150 А |
Падение напряжения при замыкании на землю (между фазой и землей) | Регулируемое: шаг 1%, по умолчанию 30% |
Задержка срабатывания при замыкании на землю | Регулируемая: шаг 1 секунда, по умолчанию 30 секунд |
Сброс устройства индикации | 1. Вручную с помощью магнита. |
Класс защиты | IP68 |
Внутреннее тестирование | Согласно IEEE495-2007 |
Диапазон рабочих температур | -40~+70°C |
Электропитание | Литиевая батарея типа AA 3,6 В / 9 Ач, сменная |
Срок службы батареи | 10 лет |
Масса индикатора | Приблизительно 600 г |
Масса блока передачи данных | Приблизительно 3,6 кг |
Габариты | Диаметр: 93 мм Высота: 170 мм |
Погрешность |
|
Диаметр кабеля | 6 мм ~ 42 мм |
Частота мигания | 10 в минуту, регулируемая |
Максимальный ток нагрузки/замыкания | 1200 A |
Диапазон напряжения | 6 ~ 35 кВ, по заказу пользователя может быть модернизирован до 110 кВ |
Выдерживаемый ток | 31,5 кА/4 с |
Связь | 433MHz от индикаторов на блок сбора данных |
Коммуникационный протокол | От индикатора до блока сбора данных: собственный |
