Модель:
15556
Артикул:
SWT-DTA-100D+DTA-100A-OTN-SDH-PDH
Производитель:
ShinewayTech
Наличие:
5 шт.
1 496 711 ₽
Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно
7 дней на возврат

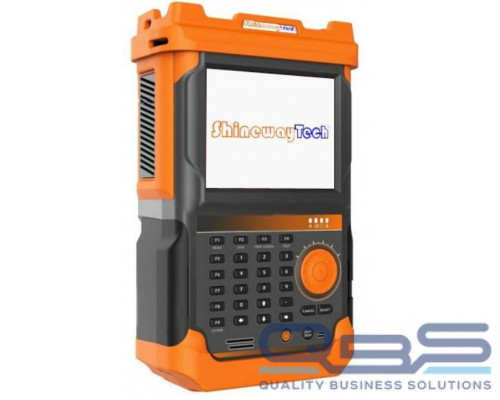

ShinewayTech SWT-DTA-100D+DTA-100A-OTN-SDH-PDH - транспортный анализатор предназначенный для установки и обслуживания сетей Metro/Carrier Ethernet, IP-услуг, SDH/SONET, OTN, PDH/DSn для тестирования каналов вплоть до 10G. DTA-100D предоставляет собой компактное решение для пакетного Ethernet 10G, включает в себя Стандарт ITU-T Y.1564 для функций тестирования SLA, тестирование сетей PDH/DSn на скоростях E1, E3, E4, DS1, DS3, а также для SDH/SONET поддержка тестирования на неподключенным оборудовании (Out-of Service), задержку, тестирование в процессе эксплуатации, контроль и декодирование служебных данных, устранение неисправностей, синхронизация APS и т.д.

Ключевые особенности ShinewayTech SWT-DTA-100D+DTA-100A-OTN-SDH-PDH

SDH/SONET:

  • Двойной SFP+ порт для STM-1/STM-4/STM-16/STM-64;
  • Управление заголовками SDH/SONET;
  • Двойной порт SFP+ для OC-3/OC-12/OC-48/OC-192;
  • Коэффициент битовых ошибок и анализ производительности;
  • Контроль и настройка указателей, тестовые последовательности указателей G.783.

OTN:

  • Двойные порты SFP+ для OTU2E/OTU1E/OTU2/OTU1;
  • Испытание OTN APS и SDT;
  • Тестирование задержки распространения;
  • OTN BERT Test;
  • Сквозной режим OTN с возможностью вставок ошибок и аварий;
  • Тестирование FEC в соответствии с ITU-T O.182.

PDH и DSn:

  • Порты для тестирования:
    • PDH: E1, E3, E4 - 1 порт
    • DSn: DS1, DS3 - 1 порт
    • Разъём BNC, RJ48(Только для Е1);
  • Стандарты:
    • E1, E3, E4 - ITU-T G.703
    • DS1 - ANSI T1.102 / DS3 - ANSI;
  • Формат кадра:
    • E1: Unframed, PCM30, PCM31, PCM30CRC, PCM31CRC
    • E3/E4: Unframed, Framed (G.751)
    • DS1: Unframed, SF-D4, ESF,
    • DS3: Unframed, Framed
  • Генерация аварийных сигналов:
    • E1: LOS, LOF, OOF, RAI, AIS, CRCLOFM, MFASOOF, LOFMFAS, MFASRAI, LSS
    • E3: LOS, LOF, AIS, RDI
    • E4: LOS, LOF, AIS, RAI, LSS
    • DS1: LOS, LOF, OOF, RAI, AIS, LSS
    • DS3: LOS, LOF, AIS, RAI, LSS, IDLE
  • Введение ошибки:
    • E1: FAS, CRC4, E-BIT, Code, Bit
    • E3: FAS, Bit
    • E4: FAS, Bit
    • DS1: FAS, Code, Bit, CRC6
    • DS3: FAS, C-BIT, P-BIT, FEBE, BIT

Комплектация ShinewayTech SWT-DTA-100D+DTA-100A-OTN-SDH-PDH

ShinewayTech SWT-DTA-100D+DTA-100A-OTN-SDH-PDH - транспортный анализатор PDH/SDH E1-STM64 и OTN до OTU21 шт
LC/PC - LC/PC full-duplex одномодовое волокно, 3 метра1 шт
Патчкорд CAT5, 3 метра1 шт
Оптический модуль SFP+ 10G 1310nm 10Km LC 2 шт
Пылезащитный колпачок для оптического порта SFP/SFP+ - черный - резиновый2 шт
Пылезащитный колпачок для электрического порта RJ45 - черный - резиновый2 шт
Кабель-переходник с 3-пиновый1 шт
Адаптер питания AC/DC 100-240V input и19V output1 шт
Диск с руководством пользователя и программным обеспечением для дистанционного управления1 шт
Сумка для переноски1 шт
Отчёт о заводской проверки1 шт
Калибровочный сертификат1 шт
1 год гарантийного обслуживания1 шт

Технические характеристики ShinewayTech SWT-DTA-100D+DTA-100A-OTN-SDH-PDH

Общие характеристики
Дисплей6.5 дюймов TFT touch Screen (640x480)
USB

USB2.0, A type, 2;

USB2.0 Mini B type, 1;

EthernetEthernet 10/100M, RJ45;
АудиоРазъём 3.5 мм
Память16 Гб
Температура

Рабочая: от -10°C до 50°C;

Хранения: от -40°C до 70°C;

Относительная влажностьот 0% до 95%(без конденсации);
Габариты (ДхШхГ)

Платорма: 319 мм x 202 мм x 105 мм;

Модуль:25 мм x 97 мм x 259 мм;

Вес3.2 кг
Вибрацииот 10 Гц до 500 Гц < 1.5 г (по 3-м главным осям);
Механическое воздействие6 сторон, 8 граней < 760 см, согласно GR-196-CORE;
EMC

EN55022/CIPSR22;

EN61000-3-2;

EN55024;

БатареяПерезаряжаемые Li-lon батареи;
Время работы: 4 часа (для тестирования 10G Ethernet);
Время зарядки: 3,5 часа (при 25°C);
АдаптерВход: 100-240 В АС, 50-60 Гц, 2A;
Выход: 19 В DC, 4 А.

Применение ShinewayTech SWT-DTA-100D+DTA-100A-OTN-SDH-PDH

SDH/SONET и OTN:

Out of Service

  • Проверка безошибочной передачи данных из конца в конец
  • Проверка автоматического переключения защиты
  • Проверка отображения SDH/SONET вплоть до VC12/VT1.5

Round Trip Delay

In-Service Testing

  • Сквозной режим
  • Мониторинг в процессе эксплуатации защищенных точек мониторинга или оптических разветвителей
  • Мониторинг и декодирование накладных байтов
  • Мониторинг указателей
